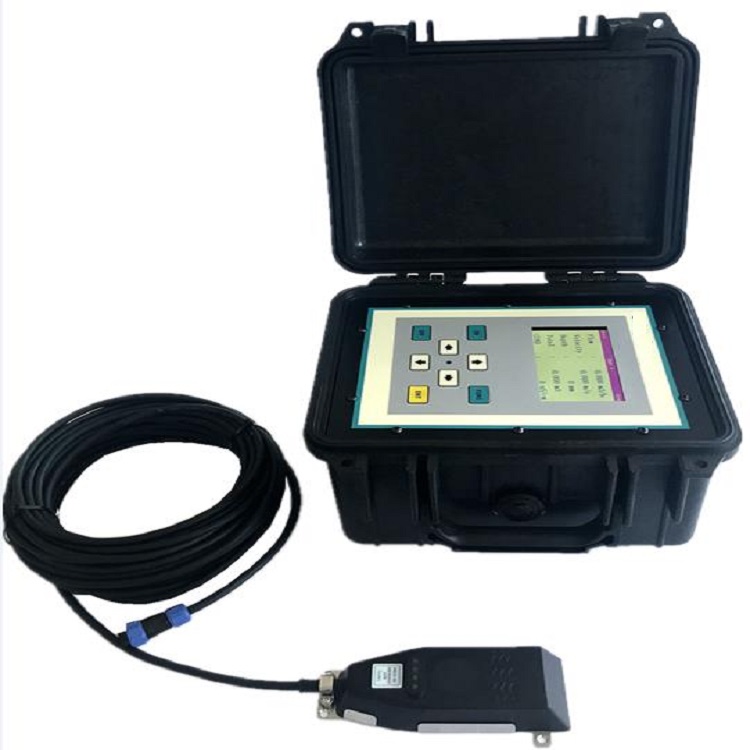

面积流速法声波流量计Starflow QSD 6537B

面积流速法声波流量计Starflow QSD 6537B面积流速法声波流量计Starflow QSD 6537B

适用于非满管&明渠&河道

概述

QD6537 系列专为明渠和非满管的流速和流量测量而设计。

它采用声波多普勒原理测量流体流速，通过压力和声

波传感器测量液位，从而测量并监测流量。

QD6537 传感器还增加了电导率测试，温度补偿，坐校正

等功能。

由于其紧凑，坚固，低成本的特性，近几年来在污水和工

业废水、溪流、河道、饮用水甚至海水的测量, 海绵城

市，黑臭水体的流量监测等方面得到了的应用。

特点：

? 内置锂电池，完充电状态可工作长达 50 小时。

? 20 个坐点定位，可编程测量任何形状的明渠和非满管管道的流量。

? 可测流速范为 0.02-12m/s，1%示值。

? 采用 4.5 寸彩色 LCD 显示器，可直观地查看所有检测.

? 可以测正反双向流速，有正负累计功能。

? 压力传感器和声传感器同时测量液位，为 0.2%。

? 声传感器内置坐校正功能。

? 新增压力补偿功能，当外界压力改变时，确保压力传感器测量液位的准确性。

? 可以测量液体的电导率，从而确定所测介质的成份。

? 采用数字处理（DP）方式，使信号稳定，流量测量准确。

? 采用低功耗设计，可以使用电池供电。

? 传感器整体为灌封，防护等级 IP68。

? 4～20mA、R485/MODBU 接口输出方式，可选配 GPR

? 可配置 D 卡存储。

应用: :

应用于水道，雨水，废水处理厂，小溪和河流及城市排水系统，灌溉用水，工业废水，

供排水系统的流量测量和监测，还可应用于江河和潮汐的研究等领域。

性能指

传感器

流速: :

量程 20mm/s-12m/s 双向测量

 ±1% 示值

辨率 1mm/s

声波液位：

范 20mm to 5000mm (5m)

 ±1%

辨率 1mm

压力液位：

范 0mm to 10000mm (10m)

 ±1%

辨率 1mm

温度：

量程 0 ~ 60°C

 ±0.5°C

辨率 0.1°C

电导率：

量程 0 to 200,000 μ/cm

 ± 1% 示值

辨率 ±1 μ/cm

坐偏移: :

量程 纵轴和横轴±70°

 角度 45°以内±1°

通讯: :

DI-12 DI-12 v1.3 长电缆长度 50 米

Modbus Modbus RTU 长电缆长度 500 米

显示: :

屏幕显示 流速，流量，液位

应用 管道，明渠，天然河流

环境：

操作温度 0°C ~+60℃ (水温)

存储温度 -20℃ ~+60℃

防护等级 IP68

其他：

线缆 配 15m,可选多 500 米

材料 环氧密封壳体, 不锈钢安装架

尺寸 135mm x 50mm x 20mm (LxWxH)

重量 200g（带有 15m 电缆时 1kg）

积算仪

安装方式 便携式

供电 内置锂电池，充电电源 AC: 85-265V

防护等级 IP66

操作温度 -20℃ ~+60℃

壳体材料 AB

积算仪显示 积算仪 4.5 寸彩色 LCD

通讯输出 脉冲，2 路 4-20mA（流速，液位），R485/Modbus，可以选配存储，GPR

尺寸 270L×215W×175H (mm)

重量 3 kg

存储 16GB

应用范 非满管: 150-6000mm; 明渠: 渠宽大于 200mm

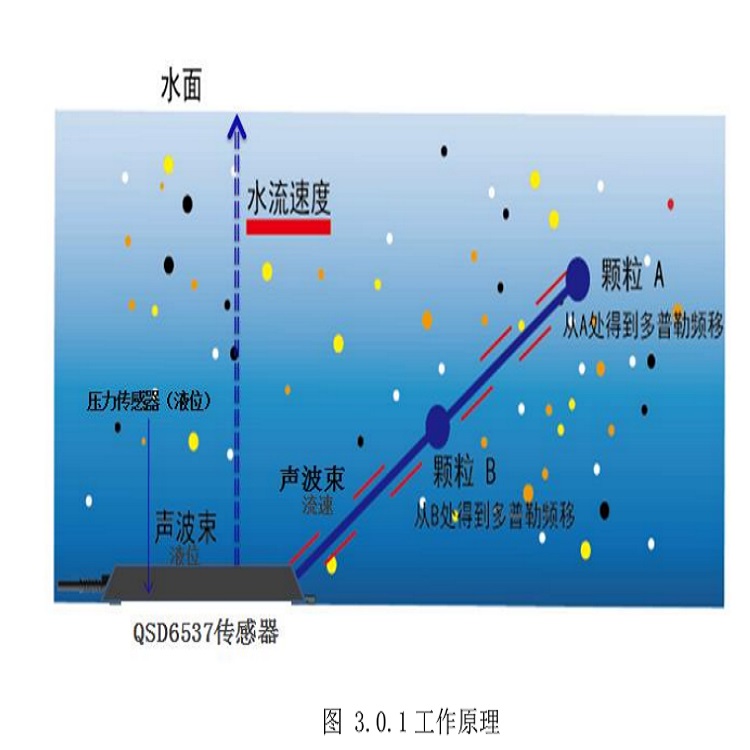

工作原理和测量参数

tarflow QD6537 可以测量如：

? 流速

? 流量

? 液位（声波）温度

? 液位（压力）

? 电导率（EC）

? 倾斜（传感器角度偏移）
