一、适用范围：
本说明适用于本公司的标准产品GJS119-08型光缆接头盒，是为了正确的进行光缆接续施工而制定。
二、适用性：
本产品可直埋，也可架空或在管道人井内挂壁使用。
三、操作过程
1.先用扳手将本接头盒插板固定螺钉卸下，并把螺钉拧入插板固定孔旁边的螺丝孔内，用扳手将插板顶出。
2.用扳手打开外壳定位固定螺钉，同时卸下四个脚上的挂钩螺钉即可将接头盒打开。
3.本接头盒配有四个光缆进出孔，用户根据实际需要装几条光缆进出，并取出相应数量的堵头，但多只能有四根光缆进出的安装，如图所示，光缆孔适用于光缆的外径为∮18mm。
4.开剥光缆，剥除光缆外套，一般开剥长度为1米—1.6米，加强芯开剥后留长度3.5公分—5公分，并按图所示将光缆头部用缘带，并应与光缆压板相匹配。光缆密封部位用密封胶带将光缆外径，接头盒孔内径标准为∮18mm，然后将光缆固定，同时加强芯也应该用加强芯固定螺钉用扳手固定牢固。
5.卸下熔纤盘盖依次熔接，注意：在开剥光纤保护套管时应留有光纤熔纤盘扎带固定处与光缆开剥处距离的长度。
6.安装熔纤盘应从底部熔纤盘先装，依次叠加熔纤盘，并将光纤保护套管固定在熔纤盘进出口处，用尼龙扎带（或线扣）固定，然后收纤热缩管固定在固定热缩管槽内，后盖上熔纤盘盖，用插销固定即可。
7.熔接、安装完后须检查上述过程，在未安装光缆的堵头应安装到位，接头盒密封条应放置平整，密封的两端结合处是否完好，如有缝隙，用少量的密封带垫平，然后将两端的小块密封件盖上。
8.外壳安装：
①将光缆接头盒盖与底对正，然后盖好；
②将接头盒定位固定螺钉用扳手将螺钉拧紧；
③将插板（共四块），这时应注意每边有两块插板（其中一块中心有螺纹孔，另一块无螺纹孔）。用手将插板推紧，穿入螺钉，用扳手将插板锁紧。
④根据用户需要，是否需要安装挂钩。如需安装挂钩的，如图所示；如不需安装挂钩，接头盒四个角上的螺钉也应安装拧紧，接头盒的性。
9.安装结束。GJS119-08型光缆接头盒

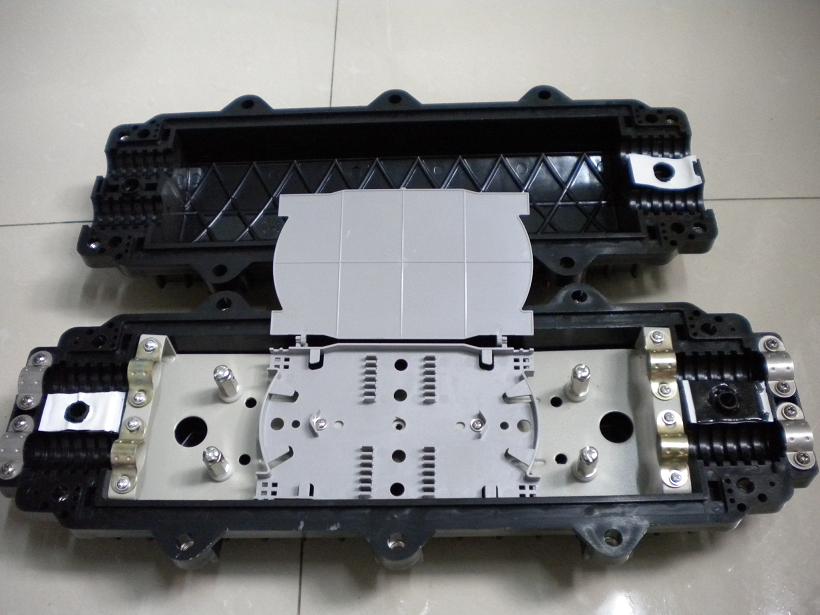

安装示意图
慈溪市欣昊通信设备有限公司
GJS119-08型光缆接头盒
工艺规程
总装配步骤
1）放桥板：把步骤4.1、4.2做好的桥板放到光缆接头盒的下半壳体，下半壳体左右长度比上半壳体较长，且已按照步骤4.3将压板装配好；
2）将密封圈放到光缆接头盒下半壳体的密封槽内；
3）将光缆接头盒上、下壳体合并，插上插板（注：插板共四块，其中两块为一组；在每一组中有一块插板中心孔中有螺纹，一块没有螺纹，将该两块分为一组）；
4）用两颗M8X40螺钉将光缆接头盒上、下壳体拧紧，再用4颗M5X20螺钉将四个角分别拧紧（该四个孔位主要用于架空时固定的电缆挂钩，但不用于架空是仍须将该四个空位拧紧，便于光缆接头盒的密封性能）
5）将接头盒不锈钢顶片放至接头盒中部的突起处，让后用1颗M8X70内六角螺钉穿过一块无中心孔的插板，再穿过接头盒不锈钢顶片的一端和接头盒和上下壳体合并后的中心孔，再穿过接头盒不锈钢顶片的另一端，再穿至另一块中心孔有螺纹的铲板，直至拧紧到位置（注：另一端的插板方向与前面所装配的插板方向相反，这样更有利于密封性能的）
6）装配完毕。
