误码测试仪 型号:DD-BER-8000

误码测试仪 型号:DD-BER-8000误码测试仪 型号:DD-BER-8000

?关键特性

?完备的2M、8M接口测试功能，支持群路A接口、K接口、R232接口、TTL接口；

?大容量锂电池可以保证无外电时大于8小时的测试工作；

?大容量的数码存储可以存储大于5000条的记录。

?产品概述

DD-BER-8000可以进行多种速率的误码测试，测试速率范从16kbit/s到8448Kbit/s，支持的接口有G.703 2M、G.703 8M、R232接口、群路A接口、K接口、TTL接口。

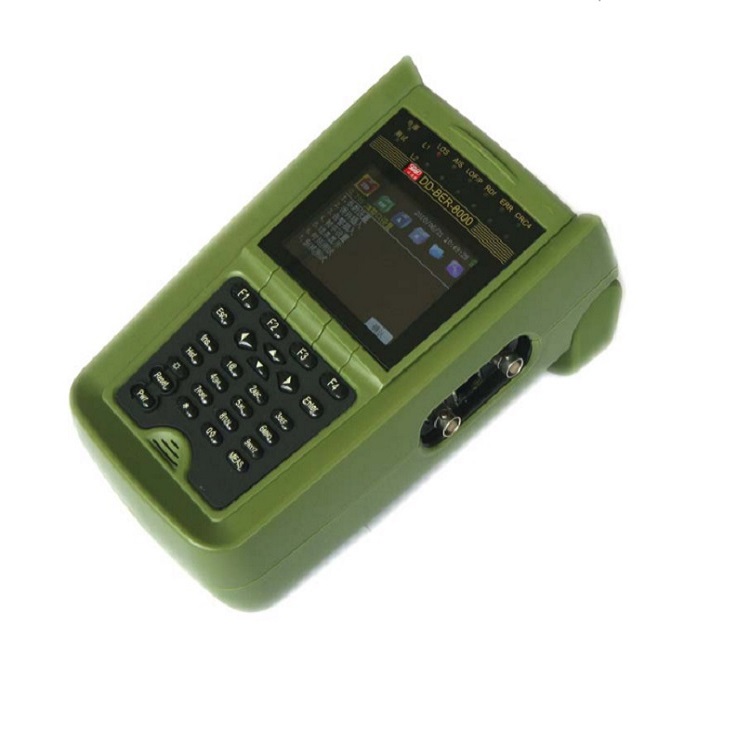

DD-BER-8000为手持式仪表，采用大屏幕带背光的彩色液晶显示器，显示内容齐，操作简单，并内置可充电锂电池，无外电时可工作8个小时以。

DD-BER-8000还支持RJ45网络接口，支持完整的TCP/IP协议，可进行以太网的IP PING测试，可在线升级。

?主要指

?2M接口技术指

2M接口技术指

发送时钟 内时钟/收时钟

时钟拉偏设置 范：±125ppm 辨率：1ppm

时钟频偏测试 范：±1000ppm 辨率：0.1ppm ：±10ppm

信号电平检测 范：0～37.5dB ：2.5dB

接口阻抗 75Ω不平衡/120Ω平衡

帧结构 非成帧/PCM30/PCM31/PCM30C/PCM31C

码型 HDB3/AMI

性能析准 G.821、G.826、M2100

?8M接口技术指

8M接口技术指

发送时钟 内时钟/收时钟

内时钟 ±30ppm

接口阻抗 75Ω不平衡

码型 HDB3

?群路A接口技术指

群路A接口技术指

接口速率 64K、128K、256K、512K、1024K、2048K、4096K

内时钟 ±50ppm

接口阻抗 130Ω平衡

码型 AMI

?K接口技术指

K接口技术指

接口速率 16K、32K、64K、128K

内时钟 ±50ppm

接口阻抗 130Ω平衡

码型 条件二相码

?通用技术指

通用技术指

规格尺寸 190×108×50 (mm)3

重量 1.2kg

显示屏 3.5-inch LCD 320x240像素

操作方式 键盘

远程管理接口 RJ45

电源要求 AC198～242V

存储 容量 5000条记录

交互接口 UB

电池 容量 4400mAh

充电时间 约6小时

连续工作时间 大于8小时

运行环境 工作温度 -10～50℃

存储温度 -40～70℃

操作湿度 10%～90%

存储湿度 5%～95%

振动 正弦5～55Hz，随机10～500Hz（符合GJB 3974-2000 2类设备要求）

冲击 30G（符合GJB 3974-2000 2类设备要求）

性 MTBF: ≥3000 h

维修性 MTTR: ≤30 min

重量：1.5公斤
