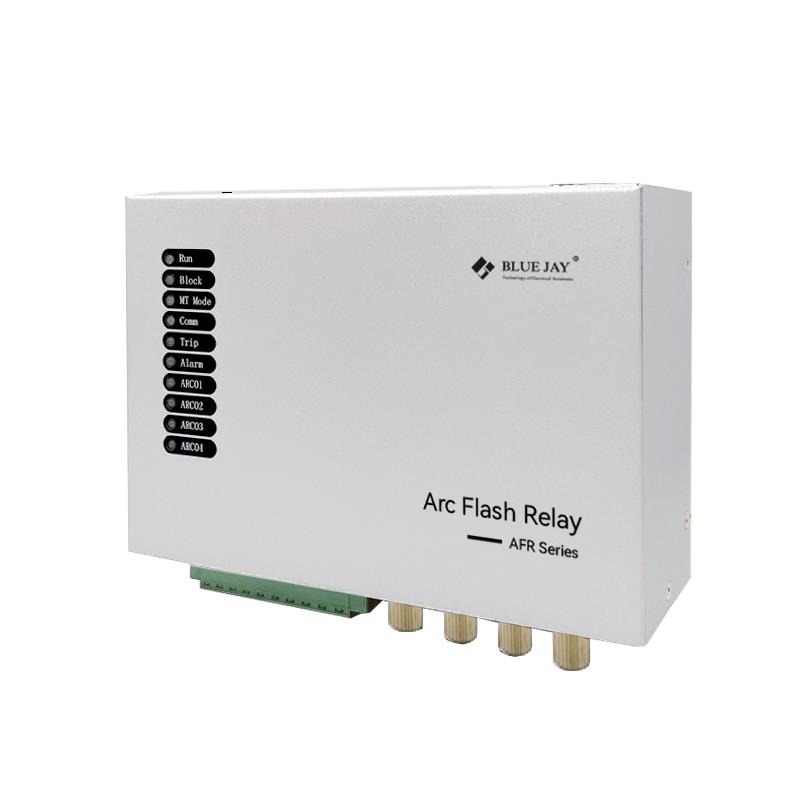

弧光保护装置是一款多功能的弧光监测系统，广泛应用于电力、 水利、交通、工业、矿产、新能源、舰船、建筑楼宇等行业。装置集保护、监视、控制、通讯、事件记录等多种功能于一体，实现输配电系统的弧光保护和自动控制功能。
AFR-4中高压柜多通道弧光保护继电器特点
≤5ms快速继电器跳闸；
区域弧光检测；
多种组合跳闸模式；
断路器失灵保护；
4路弧光信号检测；
电弧检测和过流检测双判据；
集成/RS485 MODBUS通讯协议；
支持ST可见光和ST紫外线传感器接入。
AFR-4中高压柜多通道弧光保护继电器参数
工作电源(Working power) | |
装置电源 | AC/DC 85-265V |
Power supply | AC/DC 85-265V |
电源功耗 | ≤8W |
Power consumption | ≤8W |
采样电流(Current) | |
额定电流输入 | 5A或1A，频率50/60Hz |
Rated current input | 5A/1A，Frequency 50Hz/60Hz |
测量范围 | 0.06-6In |
Measuring range | 0.06-6In |
精度误差 | ±2.5% |
Error | ±2.5% |
弧光信号(ARC signal input) | |
弧光通道数 | 4个 |
Number of channels | 4channels |
传感器类型 | 无源物理透镜 |
Sensor type | Passive physical lens |
传输介质 | 塑料光纤 |
Transmission Medium | Plastic Optical Fiber |
动作阈值 | 8000lux（±20%） |
Visible optical threshold | 8000lux（±20%） |
光谱响应带宽 | 280nm-550nm |
Visible Spectrum | 280nm-550nm |
紫外光动作阈值 | 5mw/cm2（±20%） |
UV threshold | 5mw/cm2（±20%） |
紫外光谱响应带宽 | 280nm~400nm |
UV Spectrum | 280nm~400nm |
动作时间(Action time) | |
单纯弧光动作时间(快速出口) | ≤5ms |
ARC Trip（Fast trip） | ≤5ms |
单纯弧光动作时间（继电器出口） | ≤8ms |
ARC Trip（Relay） | ≤8ms |
弧光&电流动作时间 | ≤15ms |
ARC + Current | ≤15ms |
继电器输出(Relay) | |
开入量类型 | 1路，无源接点 |
Digital Input (DI) | 1 channel，Passive Dry Contact |
继电器数量 | 6路 |
Relay quantity | 6 Relay output |
快速跳闸出口 | 1路 |
Fast trip | 1 Fast trip output |
工作电压 | AC250V/5A |
Operating Voltage | 5A@250VAC |
通讯接口(Communication Interface) | |
通讯类型 | RS485 |
Communication type | RS485 |
AFR-4中高压柜多通道弧光保护装置应用场景
变电站；
箱式变电站；
水利工程；
火电厂电气开关设备；
风电场和光伏电站开关设备；
大型市政工程项目。
