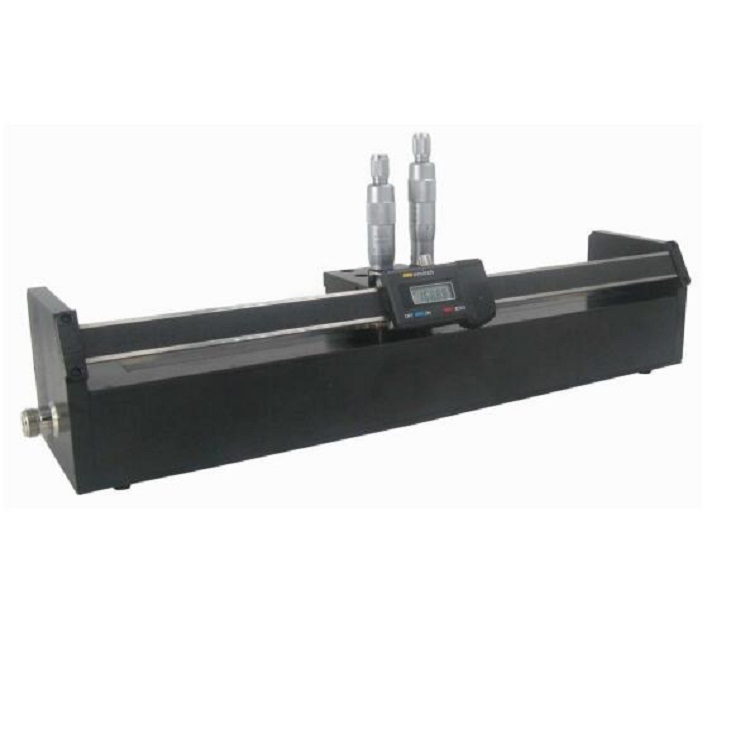

驻波相位调配器 型号:M31/SHX-0680-N

驻波相位调配器 型号:M31/SHX-0680-N

一、产品用途

驻波相位调配器适用于微波测量领域，能使用户在完真实的操作条件，将很宽范的已知的

源阻抗及负载阻抗加到被测件，从而找出被测件参数的各种变化以及值。可应用于有源相

控阵雷达 T/R 组件、微波芯片、微波晶体管、微波元器件及子系统的功率参数、IMD 、ACPR、谐波、

噪声及很多其他特性的测量及化。

二、使用方法

1.将 N 型连接器接入设备。旋开尺锁紧螺母及千尺锁紧螺母。

2.移动尺调节相位，旋动千尺调节驻波。

3.需要大驻波比时，两个千尺可相互调节。

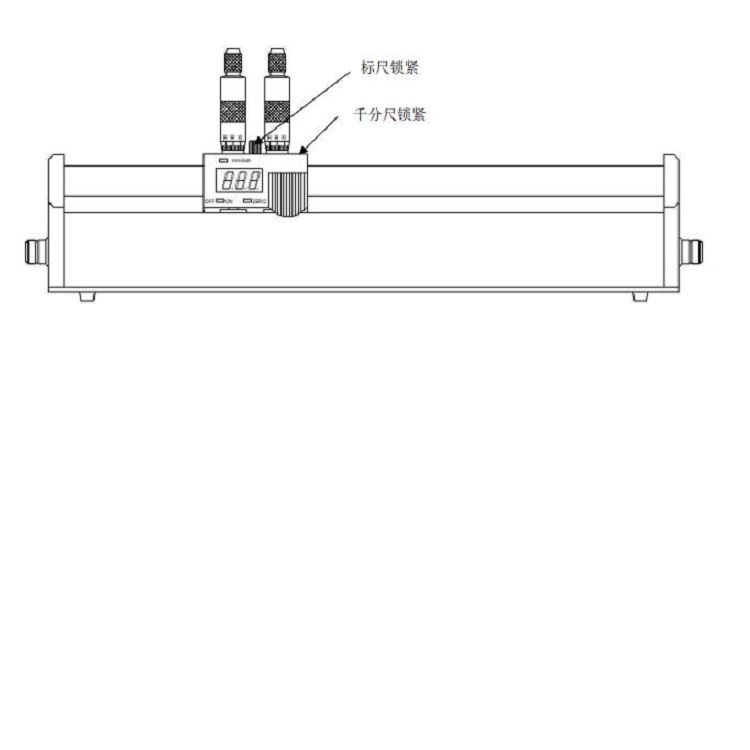

尺锁紧

千尺锁紧

注意事项：

1.千尺零位为可移动的大驻波位置。再向调节可使驻波进一步变大，但此位置

时不建议移动尺。

2.器件各部件通过平行度、垂直度校准，请勿松紧任一螺钉（除锁紧装置），否则可

能造成器件不能正常工作。

3.尺直纹处为电池盖板。向滑动可换纽扣电池。

4.日常使用中请注意防尘。导轨部可定期添加少量润滑油。如导轨发生滑动阻

力时，请勿强行滑动，需检查导轨表面是否有异物，清除异物可使用压缩空气等除尘

方式。强行移动会导致导轨降低，增加误差。

2

四、仪器性能指

特性阻抗： 50Ω（未调节时）

频率范： 0.6-8GHz

平均功率： 300W

插入损耗： ≤0.6dB(小 VWR）

驻波比： 1.2～20

相位可调： 0-360°

连接器： N(F,F)

温度范： -55℃～+85℃

外形尺寸： 430×169×96.2mm（公差±5%）

重量： 4.5Kg
