- 频率：45-65HZ
- 显示方式：数显
- 基本电流：1A5A
- 电流：APM-96Y
- 准确度等级：0.2
- 材质：ABS
- 是否定制：是
一、低压面板安装智能多功能表特点
1. 具有强大的数据采集和处理功能
具有三相电压、三相电流、平均电压电流、总有功功率、总无功功率、各相的有功及无功功率、功率因数、需量、各相的功率因数、系统频率、总有功电度、总无功电度、各相的有功电度和无功电度、复费率功能、电压和电流的总谐波畸变率、电流、电压的2~31谐波分量（可选）、奇次谐波总畸变率、偶次谐波畸变率、电压电话谐波因数、电压波峰因子、电流K系数等的测量与计算功能。
具有2路继电器控制输出，可扩充至4路。
具有4路开关量输入功能，可扩充至6路。
具有模拟量输出功能，可选1-4路。
具有2路RS485接口，支持MODBUS-RTU通讯协议
具有50条事件记录功能，实时保存发生的开关量输入及继电器输出事件。
可当地查看一条回路及开关的各种电参量、运行状态等；可查看或设定运行参数，进行合、分闸等操作。
其中复费率、谐波为可选功能，用户在购买仪表时可自行选择。
2. 显示直观、操作简便
大尺寸专用液晶模块可以实时显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能准确阅读数据。
3. 体积小，安装方便
外形尺寸符合74×74、83×83、96×96、120×120标准，仪表安装总长:72型为78mm（含端子）、其余为74 mm（含端子），采用自锁面板式安装机构，无需螺丝固定即可安装。
二、APM-96Y 低压面板安装智能多功能表性能参数
性能 | 参数 | |
配电网络 | 单相、三相三线、三相四线 | |
电
压 | 额定值 | AC100V、220V、380V(96和42型可支持AC690V，订货时请注明) |
过负荷 | 测量：1.2倍 瞬时：2倍/10s | |
功 耗 | <0.1VA(每相) | |
阻 抗 | >1MΩ | |
精 度 | 精度等级：0.2，RMS(真有效值)测量 | |
电
流 | 额定值 | AC1A、5A (订货时请注明) |
过负荷 | 测量：1.2倍 瞬时：10倍/1s | |
功 耗 | <0.4VA(每相) | |
阻 抗 | <10mΩ | |
精 度 | 精度等级：0.2，RMS(真有效值)测量 | |
频 率 | 40~65Hz，精度等级：±0.02Hz | |
功 率 | 有功：0.5S级 无功：1级 | |
电 能 | 四象限电能计量 有功精度0.5S级，无功精度1级 | |
显 示 | 4排段码液晶字符显示(带中文提示，可编程设置) | |
事 件(选配) | 实时循环保存50条事件记录 | |
复费率(选配) | 带4套复费率 | |
工作范围 | AC、DC 85V~265V（DC48V或AC380V可特殊定制） | |
功 耗 | ≤4VA | |
数字接口 | 2路RS-485，MODBUS-RTU或DLT645-2007协议 | |
脉冲输出 | 2路电能脉冲输出 | |
开关量输入(选配) | 4路开关量输入（可扩充至6路），干接点方式 | |
Ri<500Ω接通，Ri>100kΩ断开 | ||
开关量输出(选配) | 2路继电器输出（可扩充至4路） | |
继电器触点容量：5A/250V AC；5A/30V DC | ||
模拟量输出(选配) | 电流4~20mA，负载<390Ω | |
电压0~10V，负载>100kΩ | ||
工作环境 | -10~55℃ 海拔≤2000m，93%RH，不结露，无腐蚀性气体 | |
储存环境 | -30~70℃ |

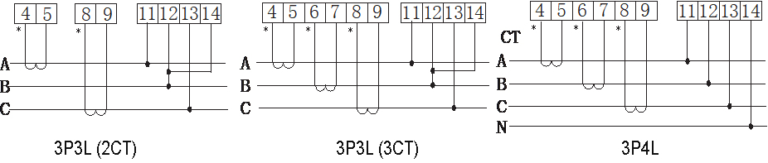

三、APM-96Y 低压面板安装智能多功能表接线图
