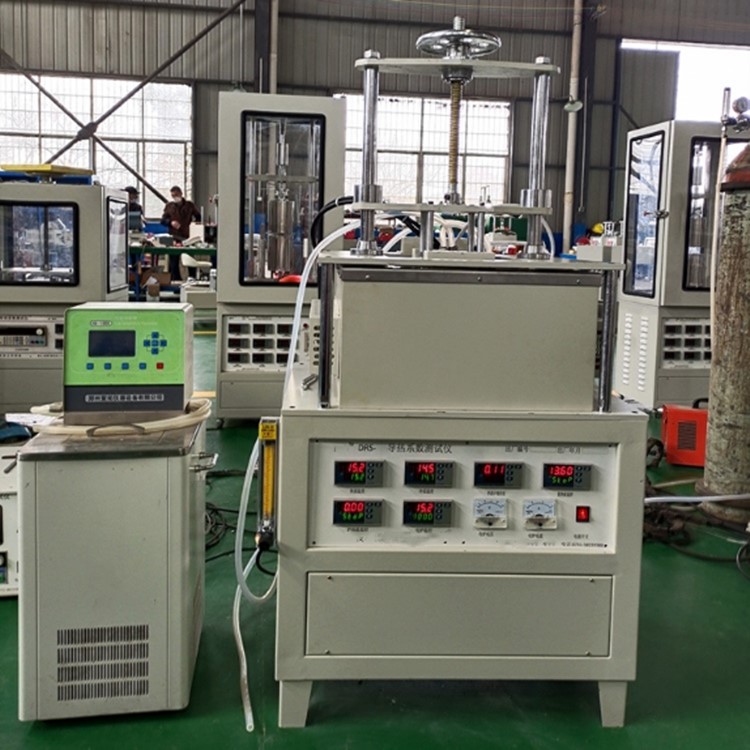

高温导热系数测试仪型号:KM1-DRS-3

高温导热系数测试仪型号:KM1-DRS-3高温导热系数测试仪型号:KM1-DRS-3

概述

本仪器是从我厂DR-2水流量平板法导热系数测试仪基础发展而成的保温材料高温导热系数测试仪器。与DR-2比较，提高了辩率和自动化程度，缩短了测试时间，维护容易，仪器性能。本仪器适用于耐火保温、陶瓷纤维、毡、纺织物、板、砖等材料在不同温度导热系数的测试。应用在大中院校，科研单位，质检部门和厂的材料析检测。

本仪器参考准：ATM C518-04用热流计法测定稳态热通量和热传递特性的试验方法；ATM C182-88（2004）隔热耐火砖导热系数的准测试方法；ATM C202-93（2004）耐火砖导热系数的准测试方法；ATM C417-05不定形耐火材料导热系数的准测试方法；ATM C201-93（2004）耐火材料导热系数的准测试方法；GB10295-2008热材料稳态热阻及有关特性的测定（热流计法）；YB/T 4130-2005耐火材料 导热系数试验方法(水流量平板法)；GB/T 17911耐火陶瓷纤维制品 导热系数实验方法等。

二、主要技术参数

DR系列仪器主要用于高温热保温材料的导热系数检测。DR-3B具有防止样品氧化的真空气氛保护功能。

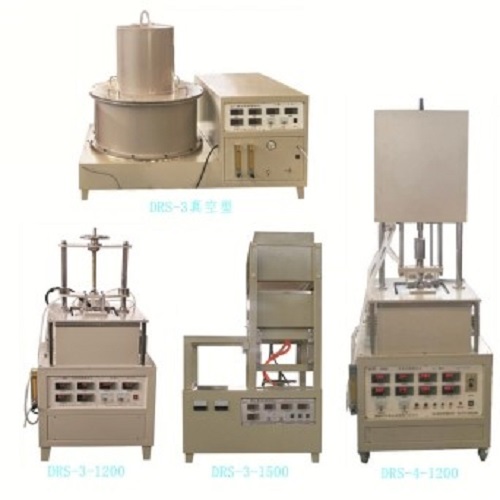

仪器型号规格 DR-3 DR-3A DR-3B

1、导热系数范 0.0010-3W/mk 0.0010-3W/mk 0.0010-3W/mk

2、测试度 ±5％ ±5％ ±5％

3、热面温度范 100-1200℃ 100-1200℃ 100-1200℃

4、量热控温方式 恒温水槽 半导体制冷 半导体制冷

5、护热控温方式 半导体制冷 半导体制冷 半导体制冷

6、量热板尺寸 100×100（mm） 100×100（mm） 100×100（mm）

7、热流计尺寸 100×100（mm） 100×100（mm） 100×100（mm）

8、试样测温点数 4 4 4

9、试样气氛环境 空气 空气 -0.095MPa；气氛保护

10、试样尺寸 230×230～250×250（mm）；厚度10～100（mm）

11、测量控制方式 计算机自动测试、处理，并可生成，打印输出。

12、主机电源 电压220V；频率50Hz；总功率≤5KW

13、仪器配置 含DR-3测试主机壹台，软件壹，测试热电偶壹，高恒温水槽壹台，台式电脑壹台（可需方自备）。 含DR-3A测试主机壹台，软件壹，测试热电偶壹，橡胶水管壹卷（仪器需接自来水），台式电脑壹台（可需方自备）。 含DR-3B测试主机壹台，软件壹，测试热电偶壹，橡胶水管壹卷（仪器需接自来水）,真空密封装置壹，真空泵壹台，台式电脑壹台（可需方自备）。

14、选配项 可根据客户要求选配多层测试，每多测一层需增加一支测试热电偶，费用另计。

DR-4和DR-4A均为电动加压和自动测厚，区别是DR-4热板采用耐热不锈钢，使用温度稍低，而DR-4A热板采用碳化硅，耐压能力稍低，而且厚度测量需多一厚度修正系统，但热面使用温度。

仪器型号规格 DR-4 DR-4A
