| 商品名称：台湾荣牌止回阀 |
| 品牌:台湾荣牌 |
| 型号:台湾荣牌止回阀 |
| 口径:DN15-1000MM |
| 材质:铸钢、不锈钢316、304 |
| 压力:1.6-100MPA |
| [加入购物车]&sp;&sp;&sp;&sp;[放入收藏夹]&sp;&sp;&sp;&sp;[查看评论] |
CC111
台湾荣牌止回阀，台湾荣牌旋启式止回阀，台湾荣牌升降式止回阀，台湾荣牌蝶式止回阀

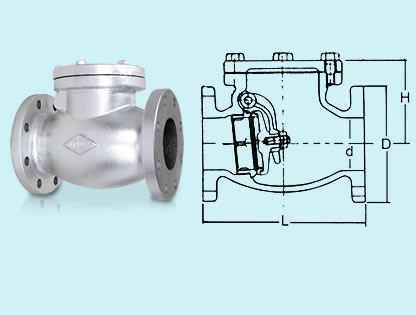

JIS-10K型 鑄鐵橫式逆止閥&sp;F式
CAST IRON SWING CHECK VALVE FLANGE
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 15kg/cm2 | |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | FC 20 |
| 2 | 閥蓋 | FC 20 |
| 3 | 閥座 | FC 20 |
| 4 | 閥體襯圈 | BC |
| 5 | 閥座襯圈 | R |
| 6 | 掛勾銷 | SUS 304 |
| 7 | 塞 | SS 41 |
| 8 | 閥座螺栓 | SS 41 |
| 9 | 閥蓋螺栓 | SS 41 |
| 10 | 密合墊 | CAF 201 |
| 11 | 墊圈 | FC 20 |
寸法表
| 尺寸 | d | L | H | D |
|---|---|---|---|---|
| 50A | 2" | 203 | 100 | 155 |
| 65A | 2-1/2" | 216 | 115 | 175 |
| 75A | 3" | 241 | 125 | 185 |
| 100A | 4" | 292 | 150 | 210 |
| 125A | 5" | 330 | 165 | 250 |
| 150A | 6" | 356 | 185 | 280 |
| 200A | 8" | 505 | 240 | 330 |
