| 商品名称：台湾荣牌手柄蝶阀 |
| 品牌:台湾荣牌 |
| 型号:台湾荣牌手柄蝶阀 |
| 口径:DN15-1000MM |
| 材质:铸钢、不锈钢316、304 |
| 压力:1.6-100MPA |
| [加入购物车] [放入收藏夹] [查看评论] |
126
台湾荣牌手柄蝶阀，台湾荣牌手柄对夹式蝶阀，台湾荣牌手柄法兰蝶阀
JIS-10K型 不鏽鋼蝶型閥 (把手式) ASA-125通用
STAINLS STEEL BUTTERFLY VALVE (HANDLE TYPE) APPLICABLE TO ASA125
| 常用壓力 | 10kg/cm2 | |
|---|---|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
| 閥座 | 12kg/cm2 | |
材質表
| 號碼 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | SS 304 |
| 2 | 閥片 | SS 304 |
| 3 | 閥桿 | SS 304 |
| 4 | 閥座 | EPDM |
| 5 | 插銷 | SS 304 |
| 6 | 把手 | SS 304 |

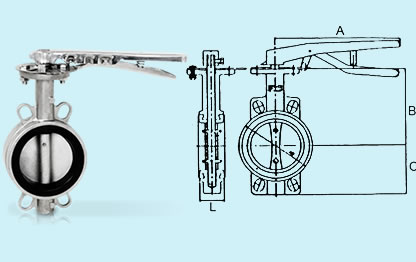

寸法表
| 尺寸 | L | A | B | C |
|---|---|---|---|---|
| 2" | 46 | 260 | 129 | 70 |
| 2-1/2" | 49 | 260 | 139 | 76 |
| 3" | 49 | 260 | 145 | 93 |
| 4" | 56 | 260 | 165 | 105 |
| 5" | 60 | 260 | 188 | 117 |
| 6" | 61 | 260 | 203 | 138 |
| 8" | 65 | 375 | 238 | 165 |
| 10" | 72 | 375 | 272 | 193 |
| 12" | 83 | 510 | 317 | 233 |
