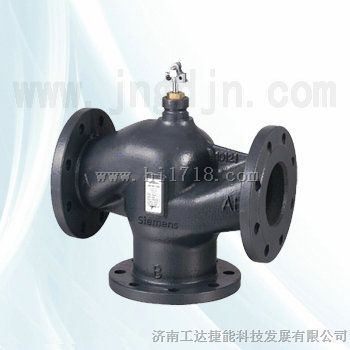

VXF47.65|VXF47.50|VXF47.80西门子调节阀VXF47.100
VXF47.65|VXF47.50|VXF47.80西门子调节阀VXF47.100参数
1、阀门材质：球墨铸铁EN-GJS-250或更高材质的阀体
2、阀门口径：DN65
3、可以配备X执行器
4、介质温度：1—95度
5、行程：20mm 40mm
VXF47西门子调节阀订货型号：VXF47.50,VXF47.65,VXF47.80,VXF47.100,VXF47.125,VXF47.150
产品型号 | DN | kvs [m3/h] | Sv |
VXF47.50 | 50 | 40 | > 50 |
VXF47.65 | 65 | 63 | |
VXF47.80 | 80 | 100 | |
VXF47.100 | 100 | 160 | |
VXF47.125 | 125 | 250 | |
VXF47.150 | 150 | 315 |
注：
DN=标称口径
kvs=当阀门全开(H100)/阀门前后压差为100kPa (1 bar) 时,5°C至30°C的水每小时
流过阀门的额定流量
Sv=可调比kvs/kvr
kvr=小kv值，在100kPa (1 bar)压差情况下，还可以保持调节特性的小流量
VXF47西门子调节阀配套组合
阀门 | 执行器 | |||
X31、X81、X61 | V31、V81、V61 | |||
?ps | ?pmax | ?ps | ?pmax | |
kPa | kPa | |||
VXF47.50 | | 300 | | |
VXF47.65 | | 175 | | 300 |
VXF47.80 | | 100 | | 250 |
VXF47.100 | | | | 200 |
VXF47.125 | | | | 100 |
VXF47.150 | | | | 75 |
注：
pmax =阀门两端的允许差压，在此压差范围内相配执行器能在整个行程地驱动阀门
pS=在执行器可关闭的情况下，阀门两端的允许差压（关闭压差）
