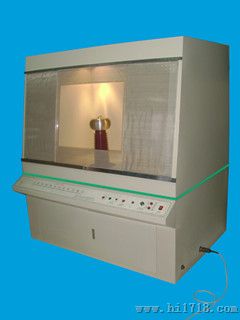

计算机控制电压击穿试验仪
技术方案书
一 产品名称： 计算机控制电压击穿试验仪
二 产品型号： ZJC-50KV
三 主要用途及功能
电压击穿试验仪 满足GB1408-2006 GB/T1695-2005 GB/T3333 GB12656 及ASTM D149 标准要求.主要适用于固体缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、缘漆等介质在
工频电压或直流电压下击穿强度和耐电压时间的测试。
四 软件程序控制功能：
1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析。
2．可对试验数据进行编辑修改，灵活适用；
3．试验条件及测试结果等数据可自动存储；
4．试验格式灵活可变，适用于不同用户的不同要求。
5．可对一组试验中曲线数据的与否进行人为选定。
6．试验结果数据可导入EXECL。
7． 软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能。
五、高压击穿设备说明：
◇ 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电距离试验箱壁的近距离大于370mm，50KV测试设备高压电距离试验箱
壁的近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◇ 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◇ 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◇ 直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身,不能直接
拿取电,起到提醒使用人员放电以免造成人身伤害)。
◇ 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
◇ 六级高压断电控制：
①总电源开关
②高压断电开关（钥匙开关）
③调压器复位开关
④试验箱门开关
⑤高压变压器输入侧限流空开
⑥漏电保护开关
六 主要技术要求：
01、输入电压： 220V
02、输出电压： 交流 0--50 KV ;
03、电器容量： 5KVA
04、高压分级： 0--5KV； 0-10KV； 0--20KV；0--50KV；
05、升压速率： 10-5000 V/S（可以根据用户需求设定不同的升压速率）
06、试验方式： 直流试验：1、匀速升压 2、梯度升压 3、耐压试验
交流试验：1、匀速升压 2、梯度升压 3、耐压试验
07、安装灵敏度较高的过电流保护装置试样击穿时在0.1S内切断电源
08、采用的无触点原件匀速调压方式。
09、支持短时间内短路试验要求。
10、电规格：￠25mm 两个 片材电 ￠75mm一个(可按客户需求生产)
11、主机尺寸：长宽高900*800*1500mm
12、操作台尺寸：长宽高900*700*1500mm
13、护罩材质：白色透明玻璃
14、油槽尺寸：长宽高100*80*80
15、设备重量：约100KG
注意事项：
本仪器为高压试验设备，使用时须注意以下几点
1， 仪器安装时应具有的接地线。
2， 在开机前，操作者要先熟悉操作方法。
3， 仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。
4， 试验环境温度15度到25度之间，相对湿度60％到70％之间
5， 试样击穿有火花产生并伴有声响，属正常现象。
6， 每次更换试样或接触高压电时须用高压放电棒对高压电进行放电，放电时间5秒以上。
7， 每次进行试验前，须检查仪器接地。
计算机控制电压击穿试验仪配置清单
序号 主要配置 数量
1 试验主机 一台
2 控制装置 一套
3 放电系统 一套
4 数据采集系统 一套
5 试验油盒 一只(兼试验平台)
6 试验电 一套（∮25两只+∮75一只）
7 试验软件（光盘） 一套
8 品牌计算机 一套
9 惠普A4喷墨打印机 一台
10 数据线 一根
11 电源线 一根
12 照明系统 一套
13 镊子 一把 随机
14 保险丝 二只 随机
15 产品使用说明书 一份
16 产品合格证 一份
17 产品保修单 一份
18 装箱单 一份
设备调试培训方案
为所购设备正常运行，用户能够熟练使用，我公司负责为用户调试安装，培训技术人员。
安装调试：
1.仪器到货后，用户方应对所到货物的外包装进行检查。若发现损坏及损坏到何程度，应立即以电话或书面形式通知我公司。用户须在我公司派安装工程师去现场的情况下方可开箱，
否则任何物品的损坏或缺少配件将由用户方负责。{一些事宜可以协商}
2.在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，（具体安装调试日期双方可以协商而定）。
3.我公司负责派专人安排该设备的安装调试事宜，设备到厂后以快的速度进行使用
培训分为：现场培训，电话指导。
1.现场培训，货物到达客户方后，我司会派出相关技术人员到达客户地点，指导客户现场安装设备，并进行调试，客户能够正确掌握设备的使用方法，熟练的进行操作！
电话指导，若客户在使用过程中遇到问题，可以及时打电话进行询问，我司会有专门客服工程师为您进行解答！如在保修期内，设备自身出现非人为问题，我司行电话指导，如解决不了，
和客户沟通维修时间进行上门维修！及时的客户设备的正常运行！
设备重量：105kg
输入电源电压：220V
设备需要放在工作台上面
需要自配电脑桌椅一套
需要附合标准要求的接地线。
设备的主机与计算机都需要一个的电源接头电源电压：220V
北京中航时代仪器设备有限公司部分产品一览表
ZWN材料试验机（电子，液压伺服试验机）
ZJC-50KV电压击穿试验仪（10KV-100KV）
ZST-121体积表面电阻率测定仪（1×104Ω ～1×1018 Ω）
M-200滑动摩擦磨损试验机（国标，非国标）
ZJD-A介电常数介质损耗测试仪（可测试固体液体）
ZWK-300系类热变形维卡点温度测定仪
ZQYH-96塑料球压痕硬度计
ZRT-400Z熔体流动速率测定仪/熔融指数仪
ZYX-2000海绵泡沫压陷硬度测定仪
ZLQ-500海绵泡沫落球回弹仪
ZPL-2000海绵泡沫疲劳冲击测定仪
ZLS-1000海绵拉伸强度试验机
ZYS-A海绵压缩变形试验机
ZQG-500海绵泡沫切割机
ZRS-3水平垂直燃烧试验仪
ZDH-Z耐电弧试验仪
ZLD-3漏电起痕试验仪
ZY-A针焰试验仪
ZR-A灼热丝试验仪
ZWD系类橡胶塑料低温脆性冲击试验机
ZJZL-A简支梁冲击试验机（指针，数显，触摸屏）
ZXBL-A悬臂梁冲击试验机（指针，数显，触摸屏）
ZJX-A简支梁悬臂梁组合冲击试验机（指针，数显，触摸屏）
ZLC-2000落球冲击试验机
ZLB-30落镖冲击试验机
BCM-03摆锤薄膜冲击试验机
ZWN-A制样机
ZQK-A缺口制样机（手动，自动）
ZYL-A哑铃制样机（手动，自动）
Z-C高低温交变试验箱
ZQH-C人工气候箱
ZLH-A老化试验箱
ZWS-02高低温试验箱
ZYZS-C氧指数测定仪
ZDR-C导热系数测定仪
中航产品保修：
1、设备保修二年，服务，二年内非人为损坏的部件更换，保修期内接到用户邀请后， 迟响应时间为2小时内，在与用户确认故障后，我公司会在48小时内派工程师到达现场进行服务，尽快查清故障所在位置和故障原因，并向用户及时故障的原因和排除办法 。
2、保修期内人为损坏的部件按采购（加工）价格收费更换。
3、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买配件的待遇。
4、传感器过载及整机电路压损坏不在保修范围内。
中航仪器售后服务
一、安装调试：协助试验机的安装，负责试验机的运输、调试。
二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试。
三、培训：安装调试同时，在仪器操作现场性培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升级：终生提供新版本控制软件。
五、保修：
1、设备保修两年，售后服务，一年内非人为损坏的部件更换，保修期内接到用户邀请后， 迟响应时间为2小时内，在与用户确认故障后，我公司会在48小时内派工程师到达现场进行服务，尽快查清故障所在位置和故障原因，并向用户及时故障的原因和排除办法 。
2、保修期内人为损坏的部件按采购（加工）价格收费更换。
3、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买配件的待遇。
4、传感器过载及整机电路压损坏不在保修范围内。
六、售后管理：
我公司实现计算机化管理，实行客户定期电话回访制度，定期复查设备的工作情况，定期电话指导用户对设备进行保养和检测，以便设备正常运转，跟踪客户的设备使用情况，以便及时对设备进行维护。
中航仪器使用说明
试验单位：对材料进行试验检测的单位名称。
送试单位：送材料检测的单位名称 。
试验方式：选择进行“交流试验”或“直流试验”。
试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。
试验人员：输入检测人员姓名。
试验温度：输入试验温度。
试验湿度：输入试验湿度。
