永嘉县全立阀门制造有限公司是一家生产各种不锈钢、铸钢阀门的企业，有着多年生产不锈钢闸阀、不锈钢截止阀的历史，本厂拥有现代化封闭式车间和的加工设备，可生产各种不同材质的球阀、闸阀、截止阀、止回阀、蝶阀。本厂靠的科学管理，精良的生产装备，合理的工艺设计完善的检测设备。以科技、质量、服务，为广大用户提供优质的产品与满意服务。
&sp;&sp;&sp;&sp;&sp; 企业坚持不断，诚信为本，客户至上的经营理念，将不断应用新技术新工艺新材料。积开发新品种为广大用户提供优质的阀门产品和更完善的售后服务。
球阀主要优点如下：&sp;适用于经常操作，启闭、轻便。 1. 流体阻力小。 2. 结构简单，相对体积小，重量轻，便于维修。 3. 密封性能好 4. 不受安装方向的限制，介质的流向可任意。 5. 无振动，噪声小。 球阀主要缺点如下：球阀按结构形式可分为：浮动球阀、固定球阀、弹性球阀和油封球阀；按通道可分为直能式、角式和三通式等，三通式又可分为T形和L形两种。 按连接方工可分为螺纹式连接、法兰连接和焊接式三种。 球阀安装与维护应注意以下事项： 1. 要留有阀柄旋转的位置 2. 不能用作节流。 3. 带传动机构的球阀应直立安装。 &sp;

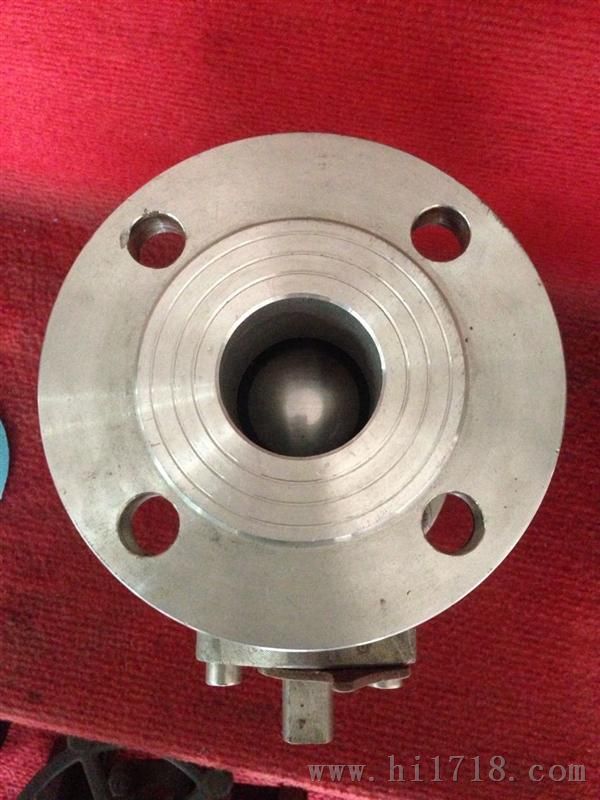

Q41F美标不锈钢球阀阀体材质：不锈钢304、304L、316、316L等
连接方式：法兰&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp; 驱动方式：手动、气动、液动、电动
| 产品性能规范 |
| 公称压力(PN) | 1.6 | 2.5 | 4.0 | 6.4 |
| 壳体试验压力 | 2.4 | 3.8 | 6.0 | 9.6 |
| 密封试验(液) | 1.8 | 2.8 | 4.4 | 7.0 |
| 密封试验(气) | 0.5～0.7 | |||
| 适用介质 | C P R 水、油品、蒸气 硝酸类 醋酸类 | |||
| 适用温度 | ≤200℃ | |||
主要件材料
| 名称 | WCB类 | CF8类 | CF3类 | CF8M类 | CF3M类 | |
| 阀体左体 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 球体 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
| 阀杆 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
| 阀座 | PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion | |||||
| 阀座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 弹簧 | &sp; | 3yc-7/17-49H | ||||
| O形圈 | R | 氟橡胶 | ||||
| 螺柱 | A193-B7 | A193-B8 | ||||
| 螺母 | A194-2H | A194-8 | ||||
| &sp; |
| 公称通径NPS | 单位 | L | D | T | G | C | n-φd | W | H | |
| in | mm | |||||||||
| 1/2" | 15 | mm | 108 | 89 | 12 | 35 | 60.5 | 4-15 | 115 | 72 |
| in | 4.25 | 3.5 | 0.47 | 1.38 | 2.38 | 4-0.59 | 4.53 | 28.3 | ||
| 3/4" | 20 | mm | 117 | 98 | 12 | 43 | 70 | 4-15 | 115 | 76 |
| in | 4.61 | 3.86 | 0.47 | 1.69 | 2.76 | 4-0.59 | 4.53 | 29.9 | ||
| 1" | 25 | mm | 127 | 108 | 12 | 51 | 79.5 | 4-15 | 150 | 92 |
| in | 5 | 4.25 | 0.47 | 2 | 3.13 | 4-0.59 | 5.9 | 3.62 | ||
| 11/2" | 40 | mm | 165 | 127 | 14.3 | 73 | 98.5 | 4-16 | 200 | 123 |
| in | 6.5 | 5 | 0.56 | 2.88 | 3.88 | 4-0.62 | 7.87 | 4.84 | ||
| 2" | 50 | mm | 178 | 152 | 15.9 | 92 | 120.5 | 4-19 | 200 | 132 |
| in | 7 | 6.00 | 0.625 | 3.62 | 4.75 | 4-0.75 | 7.87 | 5.20 | ||
| 21/2" | 65 | mm | 190 | 178 | 17.5 | 105 | 139.5 | 4-19 | 320 | 164 |
| in | 7.5 | 7 | 0.69 | 4.12 | 5.5. | 4-0.75 | 12.6 | 6.45 | ||
| 3" | 80 | mm | 203 | 190 | 19.1 | 127 | 152.4 | 4-19 | 320 | 173 |
| in | 8 | 7.50 | 0.75 | 5 | 6 | 4-0.75 | 12.6 | 6.8 | ||
| 4" | 100 | mm | 229 | 229 | 23.9 | 157 | 190.5 | 8-19 | 450 | 210 |
| in | 9 | 9 | 0.94 | 6.19 | 7.5 | 8-0.75 | 17.72 | 8.26 | ||
| 6" | 150 | mm | 394 | 279 | 26 | 216 | 241.5 | 8-22 | 8000 | 288 |
| in | 15.5 | 10.98 | 1.02 | 8.5 | 9.50 | 8-0.88 | 31.5 | 1.34 | ||
| 8" | 200 | mm | 457 | 343 | 29 | 270 | 298.5 | 8-22 | 1120 | 374 |
| in | 18.00 | 13.50 | 1.12 | 10.62 | 11.75 | 8-0.88 | 44.10 | 14.72 | ||
| 10" | 250 | mm | 533 | 406 | 31 | 324 | 362 | 12-25 | 1420 | 366 |
| in | 20.98 | 16 | 1.2 | 12.75 | 14.75 | 12-1 | 55.12 | 14.40 | ||
| 12" | 300 | mm | 610 | 483 | 32 | 381 | 432 | 12-25 | 1420 | 412 |
| in | 24 | 19 | 1.26 | 15 | 17 | 12-1 | 55.12 | 16.22 | ||
特点及优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，
当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度HB220～250。阀杆通过平键或花键或方契与手柄连接，
通用，拆装方便。阀杆设有吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在的润滑情况下实现的密封。
4、根据需要，球阀可设计成静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，
系统。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、火阀座等结构；DN150以下为浮球形式，DN200以下为
固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
订货须知：
&sp;&sp;
&sp;&sp;&sp; 一、①Q41F美标球阀产品名称与型号②Q41F美标球阀口径③Q41F美标球阀是否带附件以便我们的为您正确选型。
&sp;&sp;&sp; 二、若已经由设计单位选定Q41F美标球阀型号，请按Q41F美标球阀型号直接向我们全立销售部订购。
&sp;&sp;&sp; 三、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们全立的阀门为您审核把关。
