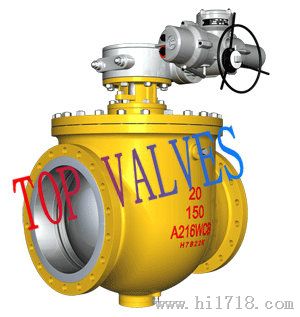

【产品说明】 上装式球阀—德国托普，整体式阀体设计，上装式耳轴固定支持，法兰或对接焊结构,适合用于天然气管道，阀体是一体化设计，减少泄，维修方便，工艺，接受压力高，使用范围广。 【上装式球阀特点】 1、整体式阀体设计，上装式耳轴固定支持，法兰或对接焊结构 2、因科镍波纹弹簧使密封的金属阀座向球移动，具有和出口双向密封功能 3、采用的阀座可缩回技术，在线可更换球杆，阀杆密封圈金属阀座及波纹及波纹弹簧，扭矩减小到小，便于阀门操作 4、便于维修、安装方便、使用寿命长。阀门无需从管线上拆下来，即可维修和更换内件，延长了使用寿命 5、力矩小、密封、球形结构的阀座与普通球阀不一样，可以自动调整密封位置 6、预置驱动装置平台及螺孔，并合ISO5211的要求。根据用户不同的要求，可装配驱动装置 7、阀门具有DBB双阻塞泄放功能 8、手动上装式球阀采用度整体式球杆结构，了球体的定位 9、阀杆采用吹出保护结构，阀门操作的性【上装式球阀使用范围】 壳体材料 | 阀座密封材料 | 适用温度 | 适用介质 | 碳钢C型 | PTFE | ≤150° | 水蒸气油品等 | 不锈钢 | ≤425° | 铬镍钛钢P型 | PTFE | ≤150° | 类 | 不锈钢 | ≤200° | 铬镍钼钛钢R型 | PTFE | ≤150° | 类 | 不锈钢 | ≤200° | 铬钼钒钢I型 | 硬质合金 | ≤550° | 蒸汽、冶炼、能源等 |
【上装式球阀主要外形尺寸】 公称压力PN | 公称通径 | 尺寸(mm) | | L | D | K | d | y | b | z-d0 | Ws | Hs | Hw | Hd | 1.6MPa | 50 | 2.3 | 165 | 125 | 100 | -- | 16 | 4-ф18 | 250 | 194 | -- | -- | 65 | 222 | 185 | 145 | 120 | -- | 18 | 4-ф18 | 350 | 215 | -- | -- | 80 | 241 | 200 | 160 | 135 | -- | 20 | 8-ф18 | 500 | 218 | -- | -- | 100 | 305 | 220 | 180 | 155 | -- | 20 | 8-ф18 | 800 | 232 | -- | -- | 125 | 356 | 250 | 210 | 185 | -- | 22 | 8-ф18 | 800 | 255 | -- | -- | 150 | 394 | 285 | 240 | 210 | -- | 24 | 8-ф18 | 1000 | 340 | 445 | 490 | 200 | 457 | 340 | 295 | 265 | -- | 26 | 12-ф23 | 1200 | 410 | 490 | 540 | 250 | 533 | 405 | 355 | 320 | -- | 30 | 12-ф23 | -- | -- | 560 | 620 | 300 | 610 | 460 | 410 | 375 | -- | 30 | 12-ф25 | -- | -- | 630 | 705 | 350 | 686 | 520 | 470 | 435 | -- | 34 | 16-ф25 | -- | -- | 710 | 790 | 400 | 762 | 580 | 525 | 485 | -- | 36 | 16-ф30 | -- | -- | 840 | 920 | 450 | 864 | 640 | 585 | 545 | -- | 40 | 20-ф30 | -- | -- | 960 | 1060 | 500 | 914 | 715 | 650 | 608 | -- | 44 | 20-ф34 | -- | -- | 1110 | 1230 | 2.5MPa | 50 | 216 | 165 | 125 | 100 | -- | 20 | 4-ф18 | 250 | 195 | -- | -- | 65 | 241 | 185 | 145 | 120 | -- | 22 | 8-ф18 | 350 | 215 | -- | -- | 80 | 283 | 200 | 160 | 135 | -- | 22 | 8-ф18 | 500 | 218 | -- | -- | 100 | 305 | 230 | 190 | 160 | -- | 24 | 8-ф23 | 800 | 232 | -- | -- | 125 | 381 | 270 | 220 | 188 | -- | 28 | 8-ф25 | 800 | 255 | -- | -- | 150 | 403 | 300 | 250 | 218 | -- | 30 | 8-ф25 | 1000 | 340 | 445 | 490 | 200 | 502 | 360 | 310 | 278 | -- | 34 | 12-ф25 | 1200 | 410 | 490 | 540 | 250 | 568 | 425 | 370 | 332 | -- | 36 | 12-ф30 | -- | -- | 560 | 620 | 300 | 648 | 485 | 430 | 390 | -- | 40 | 16-ф30 | -- | -- | 630 | 705 | 50 | 762 | 555 | 490 | 448 | -- | 44 | 16-ф34 | -- | -- | 710 | 790 | 400 | 838 | 620 | 550 | 505 | -- | 48 | 16-ф34 | -- | -- | 840 | 920 | 450 | 914 | 670 | 600 | 555 | -- | 50 | 20-ф34 | -- | -- | 960 | 1060 | 500 | 991 | 730 | 660 | 610 | -- | 52 | 20-ф41 | -- | -- | 1110 | 1230 |
压力等级 | 公称通径 | 主要尺寸 | mm | inc | L | D | D1 | D2 | f | Z-φd | RF | BW | Cl 150 | 150 | 6 | 394 | 457 | 280 | 241 | 216 | 2 | 8-φ22 | 200 | 8 | 457 | 521 | 343 | 298.5 | 270 | 2 | 8-φ22 | 250 | 10 | 534 | 559 | 407 | 362 | 324 | 2 | 12-φ25 | 300 | 12 | 610 | 635 | 483 | 432 | 381 | 2 | 12-φ25 | 350 | 14 | 686 | 762 | 534 | 476 | 412.8 | 2 | 12-φ29 | 400 | 16 | 752 | 838 | 597 | 540 | 470 | 2 | 16-φ29 | 450 | 18 | 864 | 915 | 635 | 578 | 533.4 | 2 | 16-φ32 | 500 | 20 | 914 | 991 | 699 | 635 | 584 | 2 | 20-φ32 | 600 | 24 | 1067 | 1143 | 813 | 749 | 692 | 2 | 20-φ35 |
压力等级
| 公称通径
| 主要尺寸 | mm | inc | L | D | D1 | D2 | f | Z-φd | RF | RJ | BW | Cl 300 | 150 | 6 | 403 | 419 | 457 | 318 | 270 | 216 | 2 | 12-φ22 | 200 | 8 | 502 | 518 | 521 | 381 | 330 | 270 | 2 | 12-φ22 | 250 | 10 | 568 | 584 | 559 | 445 | 387.4 | 324 | 2 | 16-φ29 | 300 | 12 | 648 | 664 | 635 | 521 | 450.8 | 381 | 2 | 16-φ32 | 350 | 14 | 762 | 778 | 762 | 584 | 514.4 | 412.8 | 2 | 20-φ32 | 400 | 16 | 838 | 854 | 838 | 648 | 571.5 | 470 | 2 | 20-φ35 | 450 | 18 | 914 | 930 | 914 | 711 | 628.6 | 533.4 | 2 | 24-φ35 | 500 | 20 | 991 | 1010 | 991 | 775 | 685.8 | 584 | 2 | 24-φ35 | 600 | 24 | 1143 | 1165 | 1143 | 915 | 812.8 | 692 | 2 | 24-φ41 |
德国(托普)阀门是亚太地区流体控制领域的主要生产和供应商之一，公司总部位于法兰克福，公司致力于科研开发流体控制阀门，生产流体控制设备系统，在许多个均有生产阀门基地。德国托普（）阀门国际有限公司1968年景立以来，致力于、产品的研发与生产。通过严格的生产轨制，高质量产品，打造品牌。经由数十余年的发展，现已成为在使用产品的用户涉及石油、化工、电力、冶金、制药、食物、水处理、市政给排水、自然气、造纸、电子产业、楼宇、机械设备配套等行业内多元化经营的高科技企业。
德国(托普)阀门 主要生产制造的阀门产品有电磁阀、球阀、疏水阀、减压阀、阀、闸阀、截止阀、蝶阀、角座阀、调节阀、爆电磁阀、水用电磁阀、蒸汽电磁阀、燃气电磁阀、不锈钢电磁阀、低温电磁阀等供应商之一。工作压力1.0Mpa-64.0Mpa。工作温度：-196℃-650℃ 。材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316 、316L、铬钼钢、低温钢、钛合金钢。
