产品概述

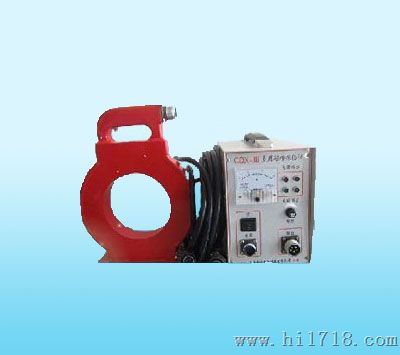

CDX－III磁粉探伤仪是我公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。采用外加磁场磁化法，使仪器具有体积小、重量轻等优点。高集成化电路使一台设备兼备原几种设备的功能。
功能用途
◆ 主要用于铁磁性材料表面及近表面探伤，交流电磁化方式，能检测2mm以下的伤损。
◆ 一台设备可以兼容A,D,E,O四种探头，满足客户多种类型工件的需求。
◆ 采用多种磁化方式，无触点开关，噪音小、寿命长、适用，工作稳定。◆ 采用隔离变压器向探头提供36V电源,低电压输出,,工作寿命长。◆ 仪器体积小,重量轻,力大,各探头活关节可调。◆ 手持式操作，简单快捷。可携带到车间,实验室和工作场地进行现场探伤。◆ 广泛应用于航天、航空、铁道、汽车、船舶、压力容器、机械、建筑、桥梁等行业。 工作原理 磁粉探伤利用工件缺陷处的漏磁场与磁粉的相互作用，它利用了钢铁制品表面和近表面缺陷（如裂纹，夹渣，发纹等）磁导率和钢铁磁导率的差异，磁化后这些材料不连续处的磁场将发生崎变，形成部分磁通泄漏处工件表面产生了漏磁场，从而吸引磁粉形成缺陷处的磁粉堆积——磁痕，借助于磁粉显示出铁磁性材料漏磁场的分布，从而发现材料表面或近表面缺陷位置和形状，对这些磁粉的堆积加以观察和解释，就实现了磁粉探伤。 工作条件
温度：－10℃～＋40℃；
湿度： 空气相对湿度不大于85
技术参数
1、电源：AC 220V ±10％ 50HZ 5A 2、输出：AC 36V 10A 可选配A.D.E.O四种探头3、探伤速度： ≥6米/分4、探头温升：≤60℃5、工作节拍：建议在长时间连续工作时： 充磁时间≤3秒，间隙时间≥5秒6、仪器重量：约6.6Kｇ 仪器特点 ，操作简单方便，检测成本低、显示直观。
A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。距：20－160mm；力：AC≥5Kg DC≥18Kg；重量：1Kg。可利用这种探头制成一台马蹄磁粉探伤仪或角焊缝磁粉探伤仪。D型探头：也称电磁轭探头，高磁导多活动关节磁化强度较大。距：60－220mm；力：AC≥6Kg DC≥18Kg；重量：1.6 Kg。可利用这种探头制成一台电磁轭磁粉探伤仪。O型探头：也称环型探头，利用电感线圈通电时产生磁场来磁化工件；可对轴棒类、螺栓类等多种中小型件探伤或穿过式远离法退磁。内径：150mm中心磁场≥ 180oe重量：3Kg。 操作方法及注意事项 注意事项（1） 本仪器工作节拍：建议在长时间连续工作时： 充磁时间≤3秒，间息时间≥5秒。（2） 在使用前应检查供电电压是否合仪器要求，如过高或过低会损坏仪器或影响探伤效果。（3） 使用时探头端面应与被检工件保持良好接触，然后再按下充磁开关，此时磁化效果。（4） 本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不要的温升。（5） 本仪器可连续工作，如发现部分发热严重即停止使用，待查明原因后再使用。（6） 仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。（7） 在自行修理时，请注意机内高压危险。（8） 按下充磁工作开关时，不可开关电源。（9） 仪器外壳须接地。（10） 发生电路故障如无法修理，请将仪器发回我公司服务中心。 仪器的保养与维护 故障检修（1） 电源接通无指示、不工作，保险丝熔断、因短路或过载引起。（2） 按下开关，探头工作，无工作指示，因工作指示灯损坏引起。（3） 工作指示灯亮，探头不充磁，主电路或控制电路有故障。（4） 接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。
