- 品牌/商标：吉华
- 企业类型：制造商
- 新旧程度：全新
- 联系电话：15510612585
固定式氨气检测仪主要由报警控制主机和氨气检测探头组成。报警控制主机有开关量输出并可选通讯接口，可以外接声光报警器或启动控制设备，也可以与上位机通讯。
报警控制主机可接收检测探头的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。Jh系列报警主机适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量高。
一、报警控制主机功能及参数
接收标准信号：4-20mA，二线或三线制探头均可，可为探头提供24V供电；
可选1,2,4,8四种通道数的主机：每通道接一个探头，定货时说明通道数；
报警点及全部参数可按键设定；
每个通道带有两个报警输出；开关量无源触点输出220VAC，2A
可设定低限、高限二级报警，或上限、下限报警，具延时报警功能（部分型号）；
主机可以对检测探头的数据进行修正，可远程调零点；
可选RS485/232通讯功能，并进行实时监控和通讯。
工作电压 220V AC
温度范围：0~70℃
湿度范围：10~90% RH(非凝结)
精 度：0.2%F.s（单通道为：0.5%F.s）
安装方式：壁挂式安装
项目 | 说明 |
控制输出 | 开关量接点输出220V AC，2A |
工作电压 | 220V AC |
温度湿度 | 0~70℃;10~90% R.H(非凝结) |
精 度 | 0.2%F.s |
安装方式 | 壁挂式安装 |
重 量 | 1.2 kg（单/双通道），5.5 kg（多通道） |
外形尺寸 | 200*200*80mm（单/双通道） 50*450*100mm（四/八通道） 380*560*140mm（16/32/99通道） |

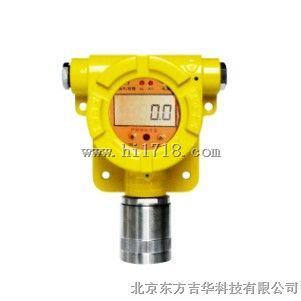

二、氨气探头功能参数
项目 | 说明 |
工作原理 | 电化学传感器 |
检测气体 | 氨气、液氨挥发气体 |
检测范围 | 0-100ppm；0-200ppm；0-1000ppm |
电流 | 30mA |
输出信号 | 4-20mA标准信号输出 |
连接电缆 | 两芯屏蔽电缆 |
工作温度 | -20℃～60℃ |
环境湿度 | 10%-95%RH(非冷凝) |
检测 | ±5% |
零 漂 移 | ＜0.5%F.S./月 |
反应时间 | <30s |
防爆等级 | Ex d IIC T6 |
防护等级 | IP66 |
工作电源 | 24V DC |
尺 寸 | 150mm*130mm*75mm |
重 量 | 1.5Kg |
寿 命 | 两年 |
型 号 | CGD-I-1NH3 |
品 牌 | 吉华 |
产 地 | 北京 |
三、使用说明
将氨气检测探头安装于需要监测的地点，可以多点监控，通过二芯屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。当氨气浓度超出预设报警点时，系统发出声光报警，同时启动排风扇等设备。
一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。
注：1、现场可配带数字显示的氨气检测探头或进口的氨气检测探头。
2、有总线制和多线制两种。
