TDS3014C示波器 美国泰克数字存储示波器
TDS3000C系列产品型号：
型号
带宽
采样率
记录长度
通道
参考价格*
| TDS3054C | 500 MHz | 5.0 GS/s | 10 k | 4 | US$ 13,000 |
| TDS3052C | 500 MHz | 5.0 GS/s | 10 k | 2 | US$ 11,000 |
| TDS3034C | 300 MHz | 2.5 GS/s | 10 k | 4 | US$ 9,100 |
| TDS3032C | 300 MHz | 2.5 GS/s | 10 k | 2 | US$ 7,700 |
| TDS3014C | 100 MHz | 1.25 GS/s | 10 k | 4 | US$ 6,370 |
| TDS3012C | 100 MHz | 1.25 GS/s | 10 k | 2 | US$ 5,370 |
快速报价 | |||||
* 因配置、条款等不同价格差异较大，实际价格可能低于或高于参考价格，具体请咨询泰克销售人员。
概述
应用文章
探头和附件
软件
视频
功能 | 优点 |
| 数字实时采样 | 以至少5倍的过采样来准确地捕获信号。 |
| 数字荧光显示屏 | 以高波形捕获率和灰阶（intensity-graded）显示屏快速捕获和显示毛刺和很少发生的。 |
| 触发 | 利用欠幅脉冲、毛刺、上升/下降时间和建立时间/保持时间违例触发器捕获数字信号异常。 |
| 的前面板控制装置 | 利用前面板控制装置缩短学习时间，把更多时间用在执行任务上。 |
| 前面板U端口 | 快速存储和传输您的波形 |
| 个人电脑连接 | 利用NI LabVIEW SignalExpress? TE和泰克OpenChoice? Desk软件轻松传输、分析和备案结果。 |
| 5.9英寸（149毫米）厚 | 节省宝贵的桌面空间。 |
| 电池组（可选） | 在需要的地方开展工作，电池续航时间可达三小时。 |
| 应用模拟（可选） | 将您的示波器变成用于限测试、通信模板测试及视频故障解决的仪器 |
技术参数
特点TDS3012CTDS3014CTDS3032CTDS3034CTDS3052CTDS3054C
| 带宽 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 计算得出的上升时间（典型） | 3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
| 输入通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部触发输入 | 型号均包括 | |||||
| 每条通道的取样速率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 记录长度 | 10 k 点 | |||||
| 垂直分辨率 | 9 位 | |||||
| 垂直灵敏度，1 MΩ | 1 mV/div 至 10 V/div | |||||
| 垂直灵敏度，50 Ω | 1 mV/div 至 1 V/div | |||||
| 输入耦合 | 交流、直流、GND | |||||
| 输入阻 | 并联 13 pF 或 50 Ω 端子时1 MΩ | |||||
| 直流增益 | ±2% | |||||
| 输入电压，1 MΩ | 150 VRMS，峰值 ≤400 V | |||||
| 输入电压，50 Ω | 5 VRMS，峰值 ≤30 V | |||||
| 位置范围 | ±5 格 | |||||
| 带宽限 | 20 MHz | 20 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz |
| 时基范围 | 4 ns 至 10 s | 4 ns 至 10 s | 2 ns 至 10 s | 2 ns 至 10 s | 1 ns 至 10 s | 1 ns 至 10 s |
| 时基 | 在任意 1 ms 时间间隔上为 ±20 ppm | |||||
| 输入/输出接口 | ||||||
| 以太网端口 | RJ-45 连接器，支持 10Base-T LAN | |||||
| U 端口 | 前面板 U 2.0 主控端口 支持 U 盘 | |||||
| GPIB 端口 | 全讲/听模式、设置和测量 （选配配 TDS3GV 通信模块） | |||||
| RS-232-C 端口 | DB-9 插头连接器，全讲/听模式；控制模式、设置和测量 波特率为 38400 （选配配 TDS3GV 通信模块） | |||||
| VGA 视频端口 | DB-15 孔式连接器，在配有 VGA 的大型器上直接显示器输出 （选配配 TDS3GV 通信模块） | |||||
| 外部触发输入 | BNC 连接器，输入阻 >1 MΩ，并联 17 pF；输入电压为 150 VRMS | |||||

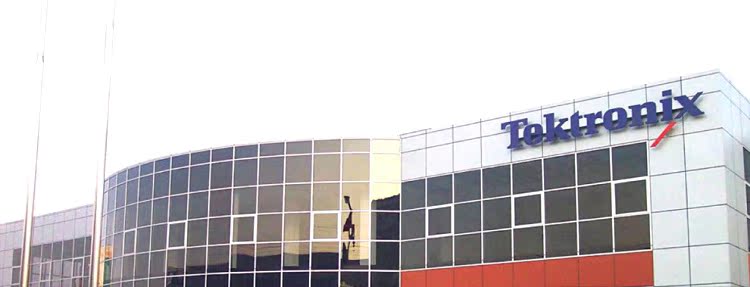

品牌简介
