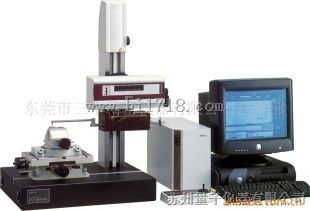

* SV-C3100日本三丰原装轮廓仪

特点：

1.大幅提高的驱动速度（X轴：80mm/s,Z2轴立柱：20mm/s）进一步减少了总的测量时间

2.为了长时间保持横向线性规格，三丰公司采用极坚强的陶瓷导轨，既抗老化又经久耐磨

3.驱动器（X轴）和立柱（Z2轴）均配备了高线形编码器（其中Z2轴上为ABS型）。因此，

在垂直方向对小孔连续自动测量、对较难定位部件的重复测量的重复得以提高

表面粗糙度测量

直线度：±（0.05+0.001L）μm

1.专用于需要高测量的工件

2.符合JIS‘82/’94/‘01，ISO，ANSI，DIN，VDA等

表面粗糙度的国际标准

3.标准配置：高测头（0.75mN/4mN测力）分辨率高至0.0001μm

自动测量

在与CNC机型配套使用的众多外设选件的支持下，可实现自动测量

轮廓驱动测量

1.X轴：±（0.8+0.01L）μm

Z1轴：±（0.8+I0.5HI）μm

专用于需要高测量的工件

2.SV-C4100系列的轮廓驱动器配备了激光全息测微计测头，Z1轴宽/窄范围均能达到极高的和分辨率

基本技术参数：

基座尺寸（W*H）：600*450mm或1000*450mm

基座材料：花岗岩

重量

主机：140kg(S4),150kg(H4),220KG(W4),140kg(S8)

150kg(H8),220kg(W8)

控制器：14kg

遥控箱：0.9kg

电源：100-240VAC±10%，50/60HZ

能耗：400W（主机）

轮廓仪测量技术参数：

X轴：测量范围：100mm或200mm

分辨率：0.5um

长度基准：反射型线性编码器

驱动速度：0-80mm/a外加手动

测量速度：0.02-5mm/s

移动方向：向前/向后

直线度：0.8um/100mm,2um/200mm

*以X轴为水平方向上

直线位移：±（1+0.01L）um(SV-C3100S4,H4,W4)

（20°C时）：±（0.8+0.01L）um(SV-C4100S4,H4,W4)

±（1+0.02L）um(SV-C3100S8,H8,W8)

±（0.8+0.02L）um(SV-C4100S8,H8,W8)

*L为驱动长度

倾角范围：±45°（带有X轴倾斜单位）

Z2轴（立柱）

垂直移动：300mm或500mm

分辨率：1um

长度基准：ABSOLUTE线性编码器

驱动速度：0-20mm/s外加手动

Z1轴（检测器）

测量范围：±25mm

分辩率：0.2um(SV-C3100),0.05um(SV-C4100)

刻度：线性编码器（SV-C3100）

激光全息测微计（SV-C4100）

直线位移：±（2+14HI/100）um（SV-C3100）

（20°C时）：：±（0.8+10.5HI/25）um（SV-C4100）

*H：基于水平位置的测量高度（mm）

测针上/下运作：弧形移动

测针方向：向上/向下

测力:30mN

跟踪角度：向上：77°，向下：87°

（使用配置的标准测头，依表面粗糙度而定）

测针针尖：半径：25um,硬质合金

性能参数：

型号          CV-3100S4    CV-3100H4     CV-3100W4

货号（公制）  218-421*     218-422*      218-423*

货号（英制）  218-431*     218-432*      518-433*

型号          CV-4100S4    CV-4100H4     CV-4100W4

货号（公制）  218-461*     218-462*      518-463*

货号（英制）  218-471*     218-472*      518-473*

X1轴测量范围  100mm        100mm         100mm

垂直移动：   300mm电动立柱 500mm电动立柱 500mm电动立柱

花岗岩基座尺寸（W*D）600*450mm 600*450mm  1000*450mm

尺寸（主机，W*D*H）：756*482*966mm 756*482*1166mm  1156*482*1176

重量（主机）     140kg     150kg         220kg

型号：         CV-3100S8      CV-3100H8      CV-3100W8

货号（公制）   218-426*       218-427*       218*428*

货号（英制）   218-436*       218-437*       218-438*

型号：         CV-4100S8      CV-4100H8      CV-4100W8

货号（公制）   218-466*       218-467*       218-468*

货号（英制）   218-476*       218-477*       218-478*

X1轴测量范围   200mm          200mm          200mm

垂直移动       300mm电动立柱  500mm电动立柱  500mm电动立柱

花岗岩基座尺寸 600*450mm      600*450mm      1000*450mm

尺寸（主机）   766*482*966mm  766*482*1166mm 1166*482*1176

重量（主机）   140kg           150kg            220kg

*为区分交流电源电缆，在货号后加上以下后缀

A适于UL/CSA，C适于台湾地区，D适于CEE，DC适于CCC，E适于BS，K适于EK，
