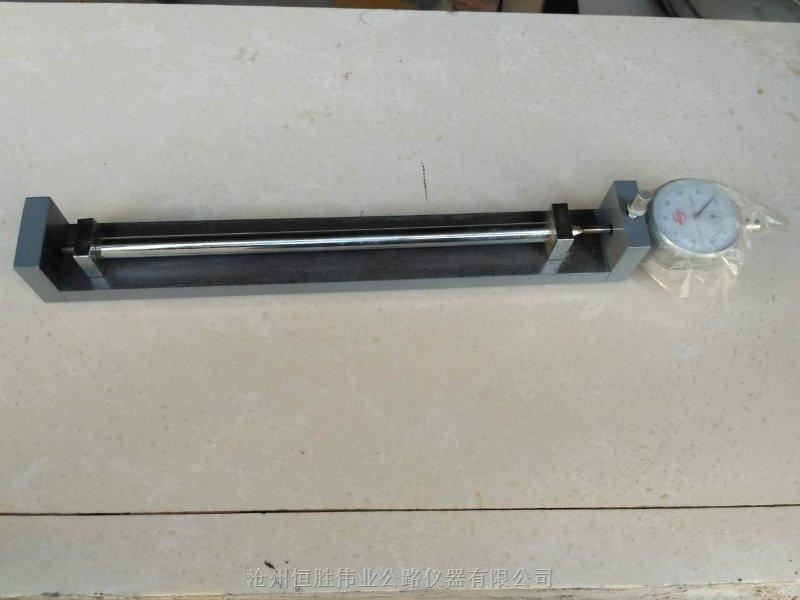

BC156-300型水泥比长仪 一、概述 BC156-300型水泥比长仪主要用于测定水泥胶砂试件各龄期的干缩率和膨胀水泥各龄期的膨胀率。按《水泥胶砂干缩试验方法》(GB751-81)的要求测定水泥试模各龄期的干缩率，及按JC313-82标准测定膨胀率、GB11972标准要求，百分表/数显千分表量程 10㎜ 有效试验空间 156～300㎜。所测得的膨胀率是用两端装有球形钉头的25*25*280毫米的水泥净浆试体经养护后，用比长仪测量试体长度变化来确定的。 BC156-300型水泥比长仪 二、技术参数1、千分表 小刻度值：0.001mm 2、千分表较大量程：3mm电子千分表7mm 3、测量范围：砂浆用BC-158千分表158-161mm，电子千分表158-165mm 4、测量空间：0-158水泥比长仪 5、主要用于砂浆混凝土试模为：40*40*60 三、仪器构成 由百分表及支架组成，百分表刻度值小为0．01毫米，量程为10毫米。 BC156-300型水泥比长仪 四、试验前准备1、试模 A、试模：用铸铁制成的三联可以拆卸 B、模板顶端具有安置测量钉头的小孔，小孔位置必须保证测量钉头在试体的中心线上。 2、钉头 A、测量钉头伸人试体深度应为15±1毫米。钉头内侧之间的长度应保证试体的有效长度为250±2．5毫米。 B、钉头用不锈钢或铜制做 BC156-300型水泥比长仪 五、准备的材料1、水泥试样：应充分拌匀，通过0，9毫米方孔筛 2、试验用水：必须是洁净的淡水 3、温湿度：试验室温度为17～25℃，相对温度大于50％ 4、要求：水泥式样、拌和水及试模等的温度应与室温相同 5、养护箱温度为20±3℃，相对温度大于90％。养护水的温度为20±2℃。 六、操作过程 1、将搅拌好的全部水泥浆均匀地装人试模 2、用餐刀在钉头两侧插实3～5次 3、用餐刀以45°角由试模的一端向另一端压实水泥浆10－15次 4、重复操作3步骤反复进行2～3遍 5、将水泥浆整平 6、用手将试模一端向上提起30－50毫米，使其自由落下，振动10次 7、重复6步骤，操作将试模另一端振动10次 8、立即将试体剖平并编号。从加水时起10分钟内完成成型工作 9、试体测量完毕后即放入水槽中养护，试体之间应留有间隙，水面至少高出试体20毫米。养护水每两周更换。 七、测量与计算 1、每次测量前，比长仪必须放平并校正表针零点位置 2、测量时，应将试体和钉头擦净。试体放入比长仪的上下位置应固定（将试体标记编号的一端向上）。 3、测量读数时应旋转试体，使试体钉头和比长仪正确接触，如表针跳动时，可取跳动范围内的平均值。测量应至0．01毫米。 4、试体各龄期的膨胀率EX（％）按下式计算： L2－L1 EX＝──────*100 L 式中： EX──试体各龄期的膨胀率，％ L1──试体初始长度读数，毫米， L2──试体各龄期长度读数，毫米 L──试体的有效长度，250毫米。 5、从三条试体膨胀值中，取大的两个数字的平均值，作为膨胀率的测定结果。计算应至0．01％。
|
