天牌-是您理想的选择-雅安市厂家生产高户外压真空断路器 ZW20-12型户外交流真空断路器为额定电压12kV,三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。 适用于变电站、工矿企业及城、农网作保护和控制，适用于操作频繁场所和城网自动化配络。 |
产品合GB1984高压交流断路器、GB/T11022高压开关设备和控制设备标准的共用技术要求
使用环境条件
1.海拔高度不过1000M； 2.周围空气温度：-40℃—+40℃；日温差：日温度变化<25℃; 3.风速不大于34m/s; |
4.无易燃、危险、强化化学腐蚀物（如各种酸、碱或浓烟等）和剧烈震动的场所。

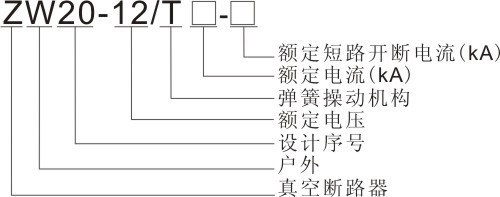

型号及含义
产品特点
1.城、农网改造的理想设备：可与控制器配套实现遥控、遥测、遥信和遥调，实现“四遥”功能； 2.操作灵活、方便：本产品为电动储能，电动分合，同时具有手动储能、手动分合，并能近距离操作； 3.开断性能：开断短路电流25kA达30次； 4.操作功率小、性高：设计的小型电动弹簧机构的操作功（约30W左右）降水平； 5.安装方式灵活：可采用柱上装或座装方式； 6.密封性能：SF6压力为表压且采用成熟的密封结构技术，密封性能，不易泄露； 7.的进出线方式：采用硅橡胶管，使接线端子之间缘距离充祫，外缘特性优良； |
8.使用：在箱体顶部安装有爆装置，即使发生内部故障，也不会有高温气体或飞溅物泄露出来。
主要技术参数
序号 | 项目名称 | 单位 | 参数 |
1 | 额定电压 | kV | 12/24 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630/1000 |
4 | 额定短路开断电流 | kA | 12.5/16/20/25 |
5 | 额定峰值耐受电流（峰值） | kA | 31.5/40/50/63 |
6 | 额定短时耐受电流（4S） | kA | 12.5/16/20/25 |
7 | 额定短路关合电流（峰值） | kA | 31.5/40/50/63 |
8 | 机械寿命次数 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 1min工频耐受电压（相间/对地/断口） | kV | 42/49/60 |
11 | 雷电冲击耐受电压峰值（相间/对地/断口） | kV | 75/85/125 |
12 | 二次回路1min工频耐压 | kV | 2 |
13 | 净重 | kg | 140 |
14 | SF6气体额定表压 | Mpa | 0 |
