一、SDDL-2013电缆故障测试仪产品特性：
1、电缆故障测试仪采用工控嵌入式计算机平台系统，工业级使用环境，实现强稳定性。锂电供电、方便现场测试。
2、国内采用12.1英寸大屏幕触摸系统全电脑操作平台集成化软件，彻底电
缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件。
3、电缆故障测试仪采用新的U通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择6.25MHz、达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
4、软件实现故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，测试，减少误差。
5、支持新开通的3G通信终端或无线上网卡，3G软件可实现远程现场实时测试技术服务，远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，
使您工作。
6、4G电子盘内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和定位提供参考和帮助。
7、关键的定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又
，为快速准确查找电缆故障，减少停电损失提供了有力保障。
9、、新研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高
压隔离，对主机、操作人员的特点。
10、高压放电部分三种可供用户选择，国内新高频高压电源8.9kg替换65kg试验变压器和操作箱，填补国内一项空白。
二、SDDL-2013电缆故障测试仪测试指标：
1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测量长度已知的任何电缆中电波传播的速度。
3、可测试电缆走向及埋设深度。
显示方式：12.1英寸工业级液晶屏
存储方式：固定移动两方式4G/2G
测试方法：低压脉冲法、冲闪电流法、直闪电流法
操作方式：触摸屏、笔操作测试距离：不小于40km
短测试距离（盲区）： 10米
定点误差：±0.15m
测试误差：系统误差小于±1%
分辨率：V/50m；V为传波速度m/μs；
软件游标0.1米。
环境温度 ：-20°C ~ 50°C
空气相对湿度：≤85％RH
大气压力：86~106KPa
海拔高度：2500米以下
风速：≤ 40m/s
基本地震烈度： 8度地震动峰值加速度0.214g
污秽等级：IV级
三、SDDL-2013电缆故障测试仪系统组成：
电缆故障测试仪用于电力电缆各类故障测试，电缆路径。电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。

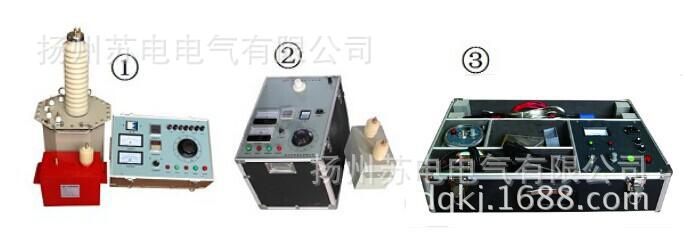

四、附件及高压部分 高压冲击放电部分与SD-G35二者任选其一
1、电缆故障测试高压冲击放电部分
（含交直流试验变压器一台， 操作箱一台，脉冲电容一台）
2、SD-G35电缆测试高频高压电源及电容器
3、电缆故障测试声磁同步定点仪及附件
电缆故障测试仪的别称：电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪.矿用电缆故障检测仪、路灯电缆故障测试仪、高低压电缆故障测试仪
