PT100 管道航插式温度传感器 价格155 北京 天津 东北 山西
![JCJ100TLB[1]](https://i04.c.aliimg.com/img/ibank/2011/723/568/246865327_1016312956.jpg?__r__=1412998583035)
一、产品概述

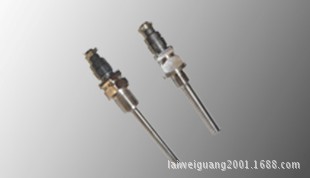

HG35航插式铂电阻温度传感器是由测温元件、保护管、航空插头等组成，测温元件为铂热电阻，铂热电阻：金属铂（PT）的电阻值随温度变化而变化，并且具有很好的重现性和稳定性，利用铂的此种物理特性制成的传感器，铂热电阻温度传感器高，稳定性好，应用温度范围广，是中低温区(-200～500)常用的一种温度测温元件。
二、产品特点
?高、稳定性好
?良好的焊接工艺,震、潮
?测温量程宽
?产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意
?壳体保护材料多样化，适应多种介质测量
三、性能参数
铂电阻的温度系数
按IEC751 国际标准， 温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻。
TCR=(R100-R0)/ (R0×100)
阻值（Ω） 分 度 号 | 0℃时标准电阻值R0 | 100℃时标准电阻值R100 |
Pt100 | 100.00 | 138.51 |
Pt1000 | 1000.0 | 1385.1 |
表1
选型指南
HG35 | 航插式温度传感器 | |||||||||
| 代码 | 产品类型 | ||||||||
T1 | 航插式 | |||||||||
| 代码 | 感温元件材质 双支加D | ||||||||
1 | 铂电阻（Pt100） | |||||||||
5 | 铂电阻（Pt500） | |||||||||
10 | 铂电阻（Pt1000） | |||||||||
K | K型 | |||||||||
B | B型 | |||||||||
X | 客户指定 | |||||||||
| 代码 | 保护管直径（mm） | ||||||||
3 | 3 | |||||||||
6 | 6 | |||||||||
10 | 10 | |||||||||
16 | 16 | |||||||||
X | 客户指定 | |||||||||
| 代码 | 保护管长度（mm） | ||||||||
EL05 | 50 | |||||||||
EL1 | 100 | |||||||||
EL2 | 200 | |||||||||
EL5 | 500 | |||||||||
X | 客户指定 | |||||||||
| 代码 | 保护管材质 | ||||||||
M1 | 304不锈钢 | |||||||||
M2 | 316不锈钢 | |||||||||
M3 | 客户指定 | |||||||||
| 代码 | 过程连接方式 | ||||||||
C1 | M8×1.25 | |||||||||
C2 | M16×1.5 | |||||||||
C3 | M20×1.5 | |||||||||
客户指定 | ||||||||||
| 代码 | 测量范围 | ||||||||
T1 | -200～100 | |||||||||
T2 | -50～100 | |||||||||
T3 | -50～200 | |||||||||
T4 | 0～100 | |||||||||
T5 | 客户指定 | |||||||||
| 代码 | 引线方式 | ||||||||
2 | 两线 | |||||||||
3 | 三线 | |||||||||
4 | 四线 | |||||||||
| 代码 | |||||||||
A | ||||||||||
B | B级 | |||||||||
HG35 | T1 | P | 8 | EL1 | M1 | C1 | 1 | 2 | A | 选型举例 |
