台湾泰仪PROVA钳形表CM-05交直流电流转换器 电流夹 钳形探头

电器规格: (23℃±5℃)

范围

输出

准确度

DCA 0-4A

DC100mV/A

±2.0%±0.005A

DCA 0-40A

DC 10mV/A

±1.0%±0.02A

DCA 0-150A

DC 1mV/A

±1.0%±0.2A

DCA150-200A

DC 1mV/A

±2.2%±0.2A

ACA 0-4A

AC100mV/A

± 2.0%±0.005A (40-1KHz)

ACA 0-40A

AC10mV/A

±1.5%±0.03A (40-1KHz)

ACA 0-150A

AC 1mV/A

±1.5%±0.3A (40-1KHz)

ACA150-200A

AC 1mV/A

±2.2%±0.3A (40-1KHz)

在4A DC范围,输出电压会有0.4mV的跳动.

范围

灵敏度

DCA 0-4A

0.1mV/1mA DC

DCA 0-40A

0.1mV/10mA DC

DCA 0-200A

0.1mV/100mA DC

ACA 0-4A

0.1mV/1mA AC

ACA 0-40A

0.1mV/10mA AC

ACA 0-200A

0.1mV/100mA AC

在4A DC范围,输出电压会有0.4mV的跳动.

钳部尺寸:约23mm

尺寸: 183 (长) x 61.3 (宽) x 35.6 (高) mm

电池: 3号AA,1.5V x 2

范围选择:手动

消耗电流:约6mA

电力不足显示:红色LED灯

工作温度: -10°C ~ 50°C

工作湿度:小于85%（相对湿度）

量测高度:2000公尺

储存温度: -20°C ~ 60°C

储存湿度:小于75%（相对湿度）

重量: 190公克(含电池)

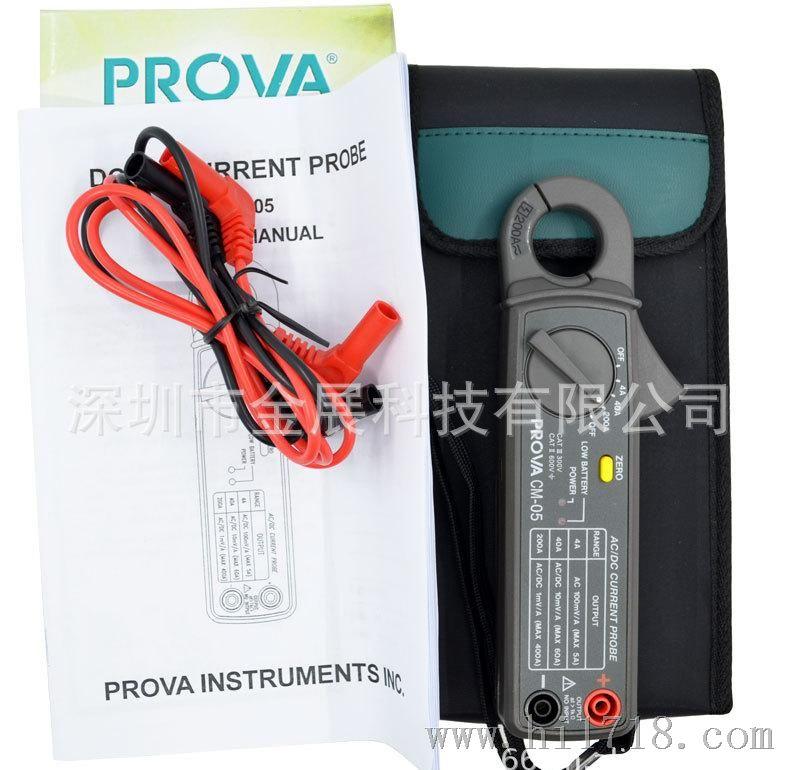

附件:皮袋，说明书，1.5V电池，测试棒。

直流电流量测

1.选择适合的档位4A,40A或200A

2.将红色及黑色信号输出线的一端插入CM-05的输出端

3.将红色及黑色的信号舒城县的另一端插入电表的电压/电流输入端

4.请确定钩表的COM端和电表的COM端接在一起

5.电表请选择200或400mVDC档位来测量直流电流

6.量测前请先按下归零按键直到电表读值为零

7.按下扳机打开钩表，钩上待测的电源线。确定动部和定部之间没有间隙

8.从电表上的读值得知电流值

交流电流量测

1.选择适当档位4A,40A或200A

2.将红色及黑色的信号输出线的另一端插入钩表CM-05的输出端

3.将红色及黑色的信号输出线的另一端插入电表的电压/电流输入端，建议使用真均方根值的电表

4.请确定钩表的COM端和电表的COM端接在一起

5.电表请选择200或400mVDC档位来测量直流电流

6.按下扳机打开钩表，钩上待测的电源线。确定动部和定部之间没有间隙

7.从电表上的读值得知电流值

波形观测与示波器的连接

1.请用一个BNC的转接器将信号线的端子转成BNC接头

2.选择适合的档位4A,40A或200A

3.将红色及黑色信号输出线的一端插入CM-05的输出端

4.将红色及黑色的信号线的另一端插入BNC的转接器

5.将BNC的转接器插入示波器，请确定够部的正负极和示波器的正负极是正确的连接

6.示波器选择正确的档位

7.按下扳机打开钩表，钩上待测的电源线。确定动部和定部之间没有间隙

8.从示波器上观看波型

该电流钳形适配器不可单独使用，需外接万用表，示波器等电工仪表使用。
