订货号
6GK1551-2AA00
产品类型描述
CP 5512
传输速率
传输速率合 RS422/485
小值
9.6 Mbit/s
值
12 Mbit/s
网络组件或终端设备的电气连接数量
1
电气连接形式
PROFIBUS 接口
9 针 Sub-D 接口
背板总线
PC 卡，II 型（32位 CardBus）。
电源
电源类型
DC
电源
1个来自背板总线
3 V
2个来自背板总线
3,6 V
电流消耗
背板总线消耗的直流电流 1
520 mA
功耗
功耗
1.8 W
允许环境条件
环境温度
工作期间
5 … 45 °C
运输期间
-20 … +60 °C
存储期间
-20 … +60 °C
工作期间相对湿度25 °C
95 %
设计、尺寸和重量
模板结构
PC 卡，II 型（32位 CardBus）。
宽
54 mm
高
85 mm
深度
5 mm
净重
135 g
性能数据
PROFIBUS DP
作为 DP 主站服务
DPV0
√
DPV1
X
带 SOFTNET-DP 的 DPV1
√
DPV2
X
数据量
其中分配给 DP 主站总体的输入地址区
7,808 KB
其中分配给 DP 主站总体的输出地址区
7,808 KB
其中每个 DP 从站的输入地址区域
244 字节
其中每个 DP 从站的输出地址区域
244 字节
作为 DP 从站运行
DPV0
√
DPV1
X
带 SOFTNET-DP 的 DPV1
√
数据量
其中分配给 DP 从站总体的输入地址区
122 字节
其中分配给 DP 从站总体的输出地址区
122 字节
S7 通讯
S7/PG 通讯可以连接的数量
8
开放式通讯
通过 SEND/RECEIVE 进行开放式通讯的可能连接数，值1)
50
多协议运行
每个 PC 站可以的同一类型的卡数量
1
每个工控机站的可组态连接的数量
50
1) 也是 S5 兼容的通讯
CP 5512 可在不同的软件包下进行操作，并允许用户通过 PROFI-BUS 和多点接口(MPI)执行编程设备的功能和 PC 函数。
每台 PG/PC/笔记本电脑上只能使用一个 CP。 每个CP 只能使用一个相同的协议 (PROFIBUS DP， S7 通信或者 FDL)。
下面的软件包支持 CP 5512：
STEP 7 V5.2 and higher;
drivers for the CP 5512 that execute under Windows 2000 Professional and XP Professional are included in the scope of supply of STEP 7.
SOFTNET-S7 V6.1 and higher;
with this package, the S7 programming interface under Windows XP Professional can be used (Windows 2000 Professional from SOFTNET-S7 V6.1 SP1 upwards).
SOFTNET-DP V6.1 and higher;
the CP 5512 can be used as a PROFIBUS DP Master Cl 1 or 2 under Windows XP Professional (Windows 2000 Professional from SOFTNET-DP V6.1 SP1 upwards).
SOFTNET-DP slave V6.1 and higher;
for using the CP 5512 as a PROFIBUS DP slave under Windows XP Professional (Windows 2000 Professional from SOFTNET-DP slave V6.1 SP1 upwards).
STEP 7-Micro/WIN V3.2 SP4 and higher;
hardware basis for the programming software of the SIMATIC S7-200 programmable controller.
ProTool, ProTool/Pro V6.0 SP2;
the CP 5512 can be used as a hardware basis for the configuration tool for SIMATIC Operator Panels, Touch Panels and Text Displays.
NCM PC V5.2 and higher;
under Windows XP Professional
SIMATIC PDM;
drivers for the CP 5512 that execute under Windows 2000 Professional and XP Professional are included in the scope of supply of SIMATIC PDM.

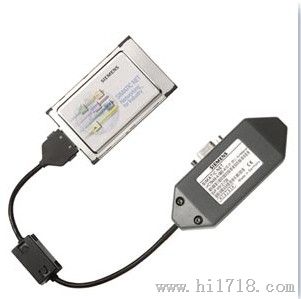

用于 Cardbus (32 位) 的 PC 卡 II 型
用于连接 PROFIBUS 的带 9 针 D 型连接器的适配器
CP 5512 能将具有 PC 卡插槽（CardBus 32 位）的编程器和便携式工控机连接到 PROFIBUS 和 SIMATIC S7 的 MPI 多点接口。
将笔记本电脑或者其它便携式 PC 连接到 PROFIBUS 上（例如，用于诊断和调试）
安装和调试都十分简单
用作 SOFTNET 的优化
OPC 作为标准接口
具有 NCM PC 和 STEP 7 的统一程序和组态功能
II 型 PC 卡（CardBus 32 位），用于将编程器/PC 和带有 PC 卡插槽的便携式 PC（CardBus 32 位）连接到 PROFIBUS 和 SIMATIC S7 的 MPI
通讯服务：
PROFIBUS DP 1 类主机，包括带有扩展 SOFTNET DP 的非循环式 DP
PROFIBUS DP 2 类主机，包括带有扩展 SOFTNET DP 的非循环式 DP
PROFIBUS DP 从站带有 SOFTNET DP 从站
编程器/OP 通讯
S7 与 SOFTNET-S7 的通讯
通过 SOFTNET-DP 或 SOFTNET-S7 进行开放式通讯（基于 FDL 接口的发送/接收）
可用于：
STEP 7 和 NCM PC；（ProTool、Micro/Win、ProTool/Pro、SIMATIC PDM，用于编程器/OP 通讯）
SOFTNET-S7 (用于 S7 通讯)
SOFTNET DP，SOFTNET DP 从站（用于 DP）
相应的OPC服务器包含在在通讯软件的供货范围内
