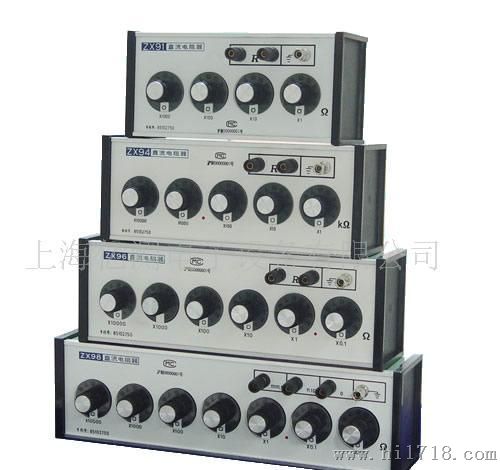

上海电表厂直流电阻箱ZX90E

ZX90～99型直流电阻器为串联的十进盘所组成的多值器，两接线柱
之间的电阻值可以通过改变开关电刷触头位置而使其改变。电阻器体积
小、携带方便。开关是全密封的，不需要清洗、接触压力小、寿命长、
变差小。支座采用塑料制成，整机绝缘电阻高。面板上读数示值排列成
一条直线，可简捷而清晰地读取电阻值。电阻元件均采用优质漆包锰铜
合金线以无感绕制，并经过严格的工艺处理，所以具有很高的稳定性，
电阻器在任何位置都可以使用。
1．适合于工厂、学校和科研单位作测量和其他实验之用。
2．供直流电路中作精密调节电阻之用。
3．ZX90、ZX92、ZX95、ZX98直流电阻器更适合于校正电阻温度计
主要技术性能：
1． 各型号电阻器的阻值调节范围、准确度、 外形尺寸、重量：
型号 十进盘数 电阻值（Ω） 小步进值（Ω） 准确度（%） 外型尺寸（mm） 质量（kg）
×100000 ×10000 ×1000 ×100 ×10 ×1 ×0.1 ×0.01 200×95×94 0.85
ZX90 4 111.10 0.01 … … … … 0.1 0.5 2 5 200×95×94 0.85
ZX … …… 0.1 0.1 0.1 0.5 … … 242x95x94
ZX.10 0.01 … … … 0.1 0.1 0.5 2 5 284x95x94
ZX.0 0.1 … … 0.1 0.1 0.1 0.5 2 … 327×95~94
ZX 1 … 0.1 0.1 0.1 0.1 0.5 … … 327x95×94
ZX.10 0.01 … … 0.1 0.1 0.1 0.5 2 5
ZX.0 0.1 … 0.1 0.1 0.1 0.1 0.5 2 …
ZX 1 0.2 0.1 0.1 0.1 0.1 0.5 … … 284x95×94 1.6
ZX.10 0.01 … 0.1 0.1 0.1 0.1 0.5 2 5 327x95×94 1.35
ZX.0 0.1 0.2 0.1 0.1 0.1 0.1 0.5 2 … 327x95×94 1.35
注：其中ZX96可替代ZX21、ZX21a，ZX98可替代ZX72。
2．参考温度：20±1.5℃
标称温度：20±1.5℃
参考相对湿度：40％～60％
标称相对湿度：25％～80％
3．参考功率：0.05W
标称功率：0.1W
极限功率：0.2W
