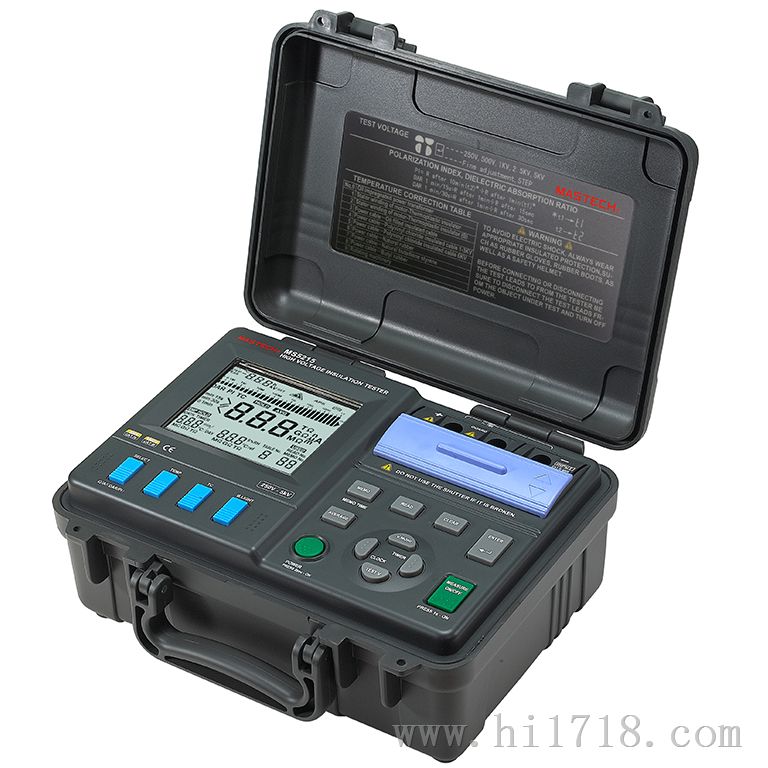

华仪 MS5215数字高压绝缘电阻测试仪 MS-5215

华仪 MS5215数字高压绝缘电阻测试仪 MS-5215

特点：
高压设备（变压器、电机、电缆、马达、电缆等）的绝缘电阻测试
测试电压可调，从250V～5000V范围内25V/100V步进设置
电阻测量量大5TΩ
短路电流达到3mA
PI(极化指数)、DAR（感应吸收比）的自动计算和实时显示
两种阶梯模式电压测量
温度测量、温度补偿、泄漏电流测量
数据存储及上传
测量时间设定
USB接口，自动生成中文
PI(极化指数)和DAR(感应吸收比)
PI(极化指数): 10min时的绝缘电阻(R10min)与lmin时的绝缘电阻(R1min)的比值
DAR(感应吸收比):(1)、60s时的绝缘电阻(R60s)与15s时的绝缘电阻(R15s)的比值
                :(2)、60s时的绝缘电阻(R60s)与30s时的绝缘电阻(R30s)的比值
温度补偿测量
?用来获得与当前环境温度不同的温度条件下的绝缘电阻值
? 测试仪将测量的电阻值转换为参考温度下的绝缘电阻值，并显示结果
? 根据被测物体的不同特性，有10种补偿方式（详见说明书）
记录及PC上传测量数据
? 测试仪能够在内部存储器中保存测量数据、设定参数、时间和日期
? 手动存储10组(每组10个记录)共记录100个数据
? 记录10组日志数据, 每一组数据记录多包含360个
? 安装USB协议,连接到PC
? 显示获得的数据和日志记录，制作阶梯电压测试图形，保存测试数据文件
由PC设置测试仪的参数: 日期和时间、PI间隔时间、阶梯电压测试电压作用时间

技术参数:
测试电压
可选范围:直流250V～5.00KV
设定方法：
1）由预置电压中选择（250V，500V，1KV，2.5KV，5KV）
2）细调节（250V~1KV间的分辨率为25V，1KV~5KV间的分辨率为100V）
3）输出电压：设置值的±5%
额定测量电流：
1）250V~1.00KV ---------- 1mA
2）1.10KV~2.50KV--------- 0.5mA
 3) 2.60KV~5.00KV---------0.25mA
步进电压测试(两种方式):
STEP2.50KV：500V、1KV、1.5KV、2KV、2.5KV
STEP5.00KV：1KV、2KV、3KV、4KV、5KV
绝缘电阻测量
绝缘电阻测量范围:0－５TΩ
设置测试电压
测量范围
基本误差极限值
250V 直流
0.01MΩ～2.5GΩ
±(5%读数+5字)
2.51GΩ～250GΩ
±(20%读数+10字)
500V 直流
0.01MΩ～5.0GΩ
±(5%读数+5字)
5.01GΩ～500GΩ
±(20%读数+10字)
1000V 直流
0.01MΩ～10GΩ
±(5%读数+5字)
10.1GΩ～500GΩ
±(20%读数+10字)
501GΩ～999GΩ
±(30%读数+20字)
2.5kV 直流
0.01MΩ～25GΩ
±(5%读数+5字)
25.1GΩ～500GΩ
±(20%读数+10字)
501GΩ～999GΩ
±(30%读数+20字)
1TΩ～2.5TΩ
±(30%读数+40字)
5 kV 直流
0.01MΩ～50GΩ
±(5%读数+ 5字)
50.1GΩ～500GΩ
±(20%读数+10字)
501GΩ～999GΩ
±(30%读数+20字)
1TΩ～5TΩ
±(30%读数+40字)
 泄漏电流测量
测量范围：1.00nA~3.00 mA自动量程
量  程
测量范围
基本误差极限值
10nA
1.00nA～9.99nA
±（15%读数＋1nA）
100nA
9.0nA～99.9nA
±（15%读数＋5字）
1000nA
100nA～999nA
±（2.5%读数＋5字）
10μA
0.90μA～9.99μA
100μA
9.0μA～99.9μA
1000μA
90μA～999μA
3mA
0.90mA～3.00mA
 电压测量
测量模式
直流电压
交流电压
测量范围
±(50V～1000V)
50V～750V/(50Hz～60Hz)
误差
±(5%读数＋5字)
输入电阻
大约10MΩ
