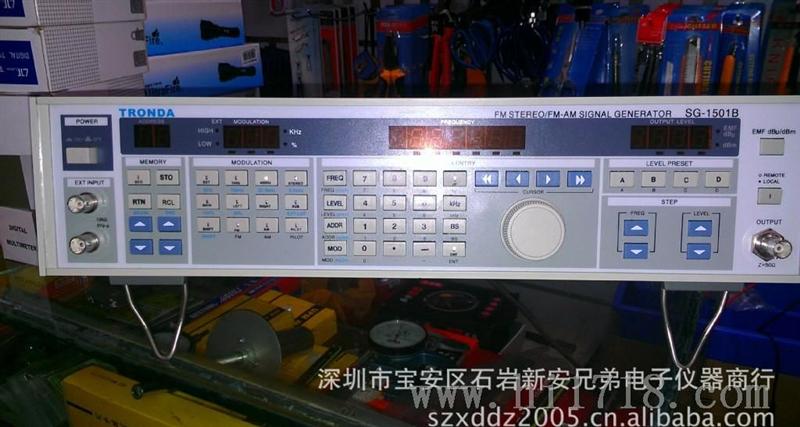

创达TRONDA1501B AM/FM高频信号发生器

SG-1501B数字高频信号源

SG-1501B FM立体声 AM/FM标准信号发生器,产生的高频信号频率覆盖范围由100KHz至150MHz..FM调制时具有立体声功能.输出电平可由-20dBu到126dBu.同时具有100种可编程步骤,外部控制可由GPIB 介面控制.此款信号发生器是收音机、无绳电话生产商的专用测试设备。

频率

范围

100KHz—150MHz(60—110MHZ,FM立体声)

分辨率

100Hz

度

±5PPm

输出

范围

﹣133dBm～+13dBm ,﹣20～126dBu

分辨率

0.1dB, 1dB

度

±1dB在126dBu

衰减器

±1dB,20～126dBu,±2dB,﹣20～20dBu

阻抗

50欧，VSWR＜1.2

谐波

＜﹣30dB

残留调制

FM部分:≥70dB

AM部分:≥50dB

调制

内调制

频率400Hz或1KHz±2%

外调制

输入阻抗: 10K欧

输入电平

3Vp-p±2%

FM

范围   0～100KHz在1到150MHz

度±10%的频偏

失真 ＜0.06%在10.7MHz,76～110MHz

＜0.1%在其它范围

AM

范围         0～60%

分辨率 0.1%

度   ±0.5%(100KHz～110MHz)

±10%(100KHz～150MHz)

失真  ＜0.5%在200KHz～30MHz

＜1.5%在其它范围

立体声

分离度

＞50dB   400Hz～1KHz

＞35dB   100Hz～10KHz

＞30dB   50Hz～15KHz

导频

频率   19KHz±2Hz

范围   0～15%

失真   1%

度  ±10%在10.7MHz,76～110MHz

记存

预设键

AM：30%，

FM：3.5KHz, 22.5KHz, 75KHz

FM STEREO：30%，100%

记忆

100组

其它

电源

AC115V，230V±10%

尺寸

115（H）×430（W）×310（D）mm

附件

电源线，BNC线，保险丝，操作说明书

选件

GPIB，遥控，TCXO1ppm
