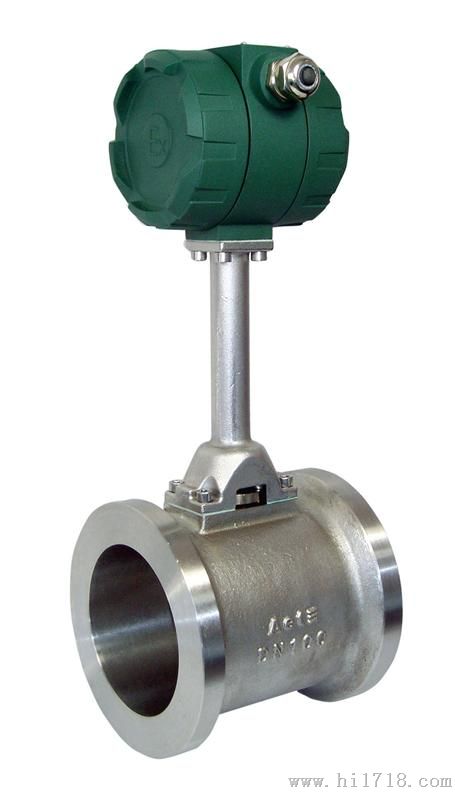

液体流量变送器

液体流量变送器概述与工作原理

液体流量变送器在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。涡街流量汁（以下简称VSF）

在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式

              f=SrU1/d=SrU/md                     （1）

式中  U1--旋涡发生体两侧平均流速，m/s；

    Sr--斯特劳哈尔数；

    m--旋涡发生体两侧弓形面积与管道横截面面积之比

涡街流量计性能特点与技术参数

可在很宽的流量范围内测量气体、液体和蒸汽的流量而不受流体物理性质的影响。
　　不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压，
　　安全防爆，适用于恶劣环境
　　无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长
　　采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
　　温压补偿一体化设计;
　　电流输出均为电隔离型,具有良好的共模干扰抑制能力;
　　同时显示流量值与累计流量值,不必轮流切换。
　　采用抗振动探头，有效消除外界振动影响。
　　电路采用表面贴装工艺，结构紧凑，可靠性高。
　　采用分体式信号转换器，电缆长10米。
　　量程比宽达20：1
　　仪表整体结构设计合理，动态测量范围宽，压力损失小
　　表体采用不锈钢材质，可适用于腐蚀性介质的测量；
　　现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接；
   【技术参数】
    测量介质：　　液体、气体、蒸汽
    介质粘度：　　小于10cp
    介质温度：　　-50℃——+400℃
    本体材料：　　1Cr18Ni9Ti(其他材料协议供货)
    传感器密封：　石墨垫片（特殊根据要求）
    环境温度：　　-30℃——+80℃（特殊根据要求）
    公称直径：　　管道式：DN15——DN300；　　插入式：DN200-2000mm
    测量：
　　液体:测量值的±0.5% 　　气体：测量值的±0.5%
    量程比：　　　10：1
    压力等级：　　PN25，PN40（高压可特殊制造）
    连接方式：　夹持式 DN15—DN300 　　法兰式 DN15--DN300插入式    DN200-DN2000
    防爆形式：隔爆型　Ex dⅡBT4-T6 　　本安型　　Ex iaⅡCT4-T6 防护等级：　　IP67
    转换器壳体：　压铸铝,上漆
   供电电压：　　12——36VDC或3.6V电池
   输出信号:　　 两线制4--20mA电流输出
   现场显示：　　可编程设定显示瞬时流量、累积流量
   通讯方式：　　RS485通迅
