一、概述
    LWGY(Sure1012)系列白酒流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI₂O₃、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-⁶m²/s的液体,对于运动粘度大于5×10-⁶m²/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.
二、产品特点
  ·高度,一般可达±1%R、±0.5%R,高型可达±0.2%R；
  ·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得
    到极高的度，在贸易结算中是优先选用的流量计；
  ·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
  ·可获得很高的频率信号（3~4kHz），信号分辨力强；
  ·范围度宽，中大口径可达1:20，小口径为1:10；
  ·结构紧凑轻巧，安装维护方便，流通能力大；
  ·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
  ·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下
    型、混砂专用型等；

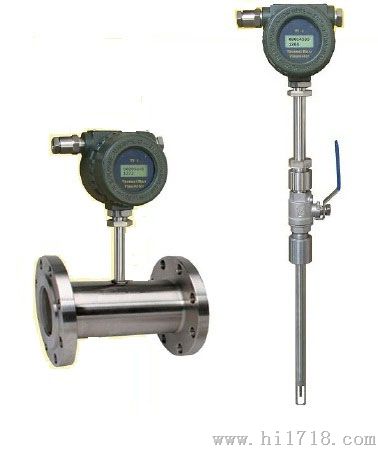

  ·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、仪表分类
   1．按仪表功能分类，LWGY系列涡轮流量计可分为2大类，即：
   l ■涡轮流量传感器/变送器
    ■智能一体化涡轮流量计l

技术参数 About ZhongYuan

1.基本参数：

表1

仪表口径（mm）及连接方式
等级
量程比
仪表材质
被测介质温度（℃）
环境条件
输出信号
供电电源
信号传输线
传输距离
信号线接口
防爆等级

防护等级

4、6、10、15、20、25、32、40采用螺纹连接

（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接

±1%R、±0.5%R、±0.2%R（需特制）

1:10:1:15:1:20

304不锈钢、316（L）不锈钢等

-20～＋120℃

温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V
变送器：两线制4 ~ 20mADC电流信号

传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池或+24VDC外供电

STVPV3×0.3（三线制），2×0.3（二线制）

≤1000m

基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5

基本型：非防爆产品；防爆型：ExdIIBT6

IP65

2.测量范围及工作压力

表2

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	常规连接方式与耐压等级	特制耐压等级（MPa）（带径法兰连接方式）
DN 4	0.04～0.25	0.04～0.4	螺纹连接/6.3MPa	10、16、25
DN 6	0.1～0.6	0.06～0.6	螺纹连接/6.3MPa	10、16、25
DN 10	0.2～1.2	0.15～1.5	螺纹连接/6.3MPa	10、16、25
DN 15	0.6～6	0.4～8	螺纹连接/6.3MPa	4.0、6.3、12、16、25
DN 15	0.6～6	0.4～8	法兰连接	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	螺纹连接/6.3MPa	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	法兰连接	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	螺纹连接/6.3MPa	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	螺纹连接/6.3MPa	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 40	2～20	1～20	螺纹连接/6.3MPa	4.0、6.3、12、16、25
DN 40	2～20	1～20	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 50	4～40	2～40	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 65	7～70	4～70	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 80	10～100	5～100	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 100	20～200	10～200	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 125	25～250	13～250	法兰连接/1.6MPa	2.5、4.0、6.3、12、16
DN 150	30～300	15～300	法兰连接/1.6MPa	2.5、4.0、6.3、12、16
DN 200	80～800	40～800	法兰连接/1.6MPa	2.5、4.0、6.3、12、16
