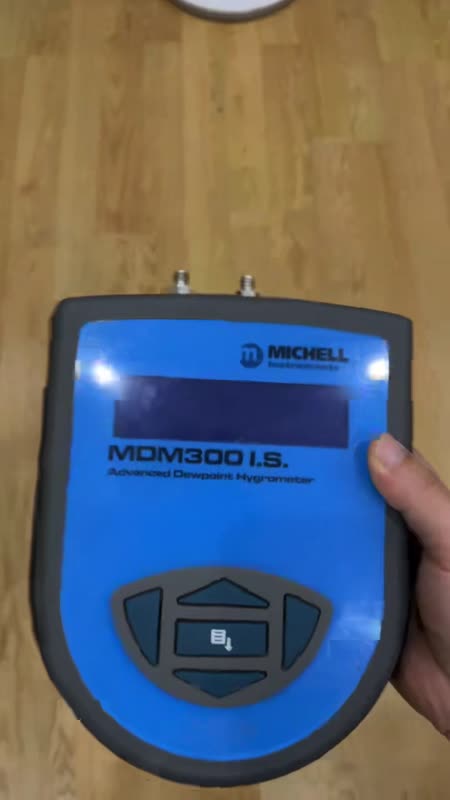

MDM300便携式露点仪米析尔

用露点仪测量压缩空气露点时应注意

  用露点仪测量空气露点，特别是在被测空气含水量极低时，操作要十分仔细和耐心。气体采样设备及连接管路必须是干燥的（至少要比被测气体干燥），管路连接应是完全密封的，气体流速应按规定选取，而且要求有足够长的预处理时间，稍一不慎，就会带来很大误差。实际证明用五氧化二磷作电解质“微水分测定仪”来测量经冷干机处理的压缩空气的“压力露点”时，误差很大。据厂家解释，这是由于在测试过程中压缩空气会产生“二次电解”，使读数值比实际高。并且冷干机处理后的压缩空气含水量约在1000PPM左右，已超出了该仪器的测量范围。所以在测量经冷干机处理的压缩空气露点时，不应当使用这类仪器。

  压缩空气的“压力露点”应在干燥机的哪个部位测量？

  用露点仪测量压缩空气的“压力露点”，取样点应放在干燥机的排气管道内，且样气中不能含有液态水滴。其他采样点测出的露点都有误差。

  可以用蒸发温度来代替“压力露点”吗？

  在冷干机里，蒸发温度（蒸发压力）的读数是不能用来代替压缩空气的“压力露点”的。这是由于在换热面积有限的蒸发器里，压缩空气与冷媒蒸发温度在热交换过程中存在不可忽略的温差（有时可达4~6℃）；压缩空气所能冷却到的温度总比冷媒蒸发温度高。另外处于蒸发器与预冷器之间的“气水分离器”的分离效率也不可能是100%，总有一部分分离不尽的细小水滴会随气流进入预冷器，并在那里“二次蒸发”还原成水蒸气，使压缩空气含水量增加，露点上升。因此在这种情况下，所测得的冷媒蒸发温度总比压缩空气的实际“压力露点”来得低。压缩空气露点测量,MDM300手持式露点仪.

  在什么情况下可以用测量温度的办法来代替“压力露点”？

  工业现场用SHAW露点计间歇取样测量空气“压力露点”步骤相当麻烦，往往因测试条件不完备而影响测试结果。因此在要求不十分严格的场合，往往用温度计来近似测量压缩空气的“压力露点”。

  用温度计测量压缩空气“压力露点”的理论依据是：如果被蒸发器强制冷却后通过“气水分离器”进入预冷器的压缩空气，其中所带的凝结水在“气水分离器”的分离效率不可能达到100%，但在预冷器与蒸发器凝结水排出良好的情况下，进入“气水分离器”并需通过“气水分离器”排除的凝结水只占全部凝结水量的很少一部分。因此用这种方法测“压力露点”误差并不很大。

 用这种方法测量压缩空气“压力露点”时，温度测点应选择在冷干机蒸发器末端或“气水分离器”内。因为这点压缩空气温度。

  在国外原装进口的冷干机中也有这种方法来测量成品气“露点温度”的。 压缩空气露点测量,MDM300便携式露点仪.

  大气露点与压力露点的换算

  在实际工作中，常常会碰到压力露点与常压露点的换算，压力露点与常压露点之间的对应关系与“压缩比”(注)有关，一般用图或表来表示。在“压力露点”相同情况下，“压缩比”越大，所对应的常压露点越低。例如：0.7Mpa（g）的压缩空气压力露点为2℃时，相当于常压露点为-21.5℃。当压力提高到1.0Mpa（g）时，同样压力露点为2℃时，对应的常压露点降到-25℃。

【压缩空气露点仪】药品生产露点标准

药品压缩空气的标准
在药品生产中一般采用两种压缩空气，一种是仪表所用的一般性油润滑压缩机系统，这些仪器和机器不与产品存在的环境接触；另一种是与药品生产直接接触的无油压缩空气系统。也有两种共用无油压缩空气系统的。压缩空气的品质，包括3个方面的指标：
———干湿程度用露点表示；
———含尘量用尘埃粒径和浓度表示；
———含油量用单位体积压缩空气含油质量多少表示。
以上三方面的质量标准与质量等级规定如下（ISO8573.1）：
①压力露点（即干湿程度）———可通过干燥器来达到
1 级：-70℃；
2 级：-40℃；
3 级：-20℃；
4 级：＋2℃。
②残余含尘量———通过过滤器来达到
1 级：0.1mg/m3（对应粒径为0.1um）；
2 级：1.0 mg/m3（对应粒径为1.0um）；
3 级：5.0 mg/m3（对应粒径为5.0um）；
4 级：40.0mg/m3（对应粒径为40.0um）。
③残余含油量———通过过滤器来达到
1 级：0.01mg/m3；
2 级：0.1 mg/m3；
3 级：1.0 mg/m3；
4 级：5.0 mg/m3。
因压缩空气质量的高低直接影响投资和生产费用的大小，所以应该避免过高的质量
要求。使用干燥的及相应无尘和无油的压缩空气较为经济实用，因为这样可以避免油、水或冰以及灰尘引起的多种故障，并可避免废品发生及生产停顿。

【压缩空气露点仪】详细技术参数

压缩空气露点仪杰出代表——Michell在线压缩空气露点仪EA2-TX-100

技术参数：

变送器形式    密析尔先进的陶瓷湿度变送器

校验范围       -100~+20°C露点

电　　源       12~28 VDC

输　　出       4~20 mA电流源覆盖整个露点范围

互 换 性       变送器完全可互换

精　　度       ±2°C露点

工作温度       -40~+60°C

温度系数       具有温度补偿

工作压力       30 MPa

流　　量       安装在标准采样模块时：1~5 NL/min

安装方式为直接插入(80 μm烧结防护套)时：0~10 NL/min

可溯源性指标       -75~+20°C露点溯源至NPL(英国)和NIST (美国)对于露点<-75°C，则以基础的冷镜露点湿度仪为直接参考标准]。

环境保护       标准连接器时为IP65 (NEMA 12)

带模制连接器选件时为IP66 (NEMA 4)

重　　量       0.15 kg

出错情况指示       情况 　　　　　　　输出

变送器出错　　　　 23 mA

低于露点范围　　　 4 mA

超出露点范围 　　　20 mA
