- 品牌/商标：步梯
- 环保类别：无铅环保型
- 产品主要用途：普通/民用电子信息产品
- 功率分类：大功率（＞5W）
- 外形结构特征：圆柱体型
- 引出线类型：轴向引出
- 包装形式：散装

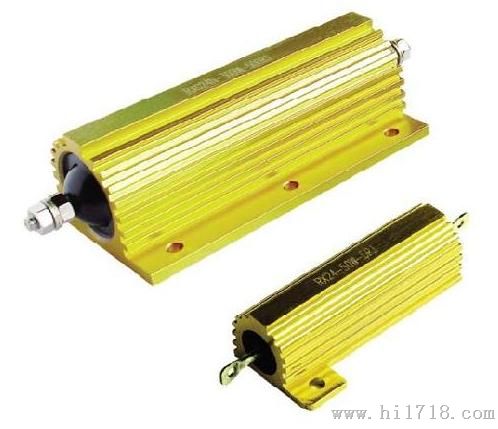

RX24铝外壳线绕电阻器为金黄色铝外壳封装，主要用途为加热电阻，变频电阻，制动电阻，刹车电阻，起动电阻，老化电阻等。
金属铝外壳电阻RX24-150W的阻值范围为0.01~56K，是1%或5%，市场参考价是57元/支。
特点及用途
○金属外壳散热性能强，适用于散热板安装方式。
○体积小，功率负荷大。
○多种接线方式，便于安装。
○适用于变频装置，加热装置，制动装置等行业设备。
外型尺寸
| 型号 | 功率(W) | 外型尺寸(mm) | 重量 (g) | ||||||||||||
| 电阻体 | 标准散热板(铝) | ||||||||||||||
| Amax | B | Lmax | Hmax | C | l | l1 | M | N | ф1 | ф2 | 表面积 (cm2) | 厚度 (mm) | |||
| RX24 | 5W | 15.5 | 16 | 36.5 | 8 | 8.5 | 11.4 | 12 | 4.4 | 1.5 | 1.5 | 2.2 | 415 | 1 | 3 |
| 10W | 19.5 | 21 | 40.5 | 10 | 11.2 | 14 | 16 | 5 | 2 | 2 | 2.5 | 415 | 6 | ||
| 25W | 27 | 27 | 48 | 13 | 14.3 | 18.3 | 20 | 7 | 2 | 2 | 3.5 | 535 | 11 | ||
| 30W | 34 | 29 | 55 | 15.5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3.5 | 535 | 18 | ||
| 50W | 50 | 29 | 71 | 15.5 | 16.3 | 40 | 22 | 7.3 | 2 | 2 | 3.5 | 935 | 30 | ||
| RXG24 | 75W | 65.5 | 48 | 93.5 | 26 | 27 | 23.5 | 37 | 11.5 | 3.5 | M3 | 4.4 | 935 | 3 | 90 |
| 100W | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | M3 | 4.4 | 935 | 90 | ||
| 120W | 135 | 48 | 158 | 26 | 27 | 52 | 58 | 11.5 | 3.5 | M3 | 4.4 | 935 | 240 | ||
| 150W | 135 | 48 | 158 | 26 | 27 | 52 | 58 | 11.5 | 3.5 | M3 | 4.4 | 935 | 240 | ||
| 200W | 92 | 73 | 132 | 45 | 46.5 | 35 | 58 | 21 | 5 | M6 | 5.5 | 3750 | 420 | ||
| 250W | 112 | 73 | 152 | 45 | 46.5 | 45 | 58 | 21 | 5 | M6 | 5.5 | 4765 | 480 | ||
| 300W | 130 | 73 | 170 | 45 | 46.5 | 51 | 58 | 21 | 5 | M6 | 5.5 | 5780 | 580 | ||
| 500W | 204 | 73 | 244 | 45 | 46.5 | 87 | 58 | 21 | 5 | M6 | 5.5 | 8500 | 970 | ||
主要性能指标
| 型号 | 25°C额定功率W | 阻值范围(Ω) | 阻值允许偏差(%) | 温度系数 (×10-6 /°C) | 耐电压(V) | |
| 带散热板 | 不带散热板 | |||||
| RX24 | 5W | 3W | 0.01~1K | ±1 ±5 | ±50~±100ppm | 1000 |
| 10W | 8W | 0.01~1.5K | ||||
| 25W | 12W | 0.01~10K | ||||
| 30W | 15W | 0.01~27K | ||||
| 50W | 20W | 0.01~33K | ||||
| RXG24 | 75W | 45W | 0.01~39K | 2000 | ||
| 100W | 50W | 0.01~51K | ||||
| 120W | 50W | 0.01~54K | ||||
| 150W | 55W | 0.01~56K | ||||
| 200W | 50W | 0.01~62K | ||||
| 250W | 60W | 0.01~68K | ||||
| 300W | 75W | 0.01~75K | ||||
| 500W | 200W | 0.01~82K | ||||
降功耗曲线图 表面温升图
RX24另有如下规格：RX24-5W、RX24-10W、RX24-25W、RX24-30W、RX24-50W，欢迎咨询。
