- 产品品牌：
- 上海沪能阀门制造厂
- 材质：
- 铸钢
- 连接形式：
- 法兰
- 结构形式：
- 固定球球阀

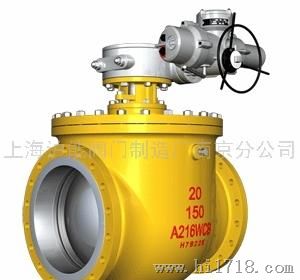

| 上装式球阀整体式阀体设计，上装式耳轴固定支持，法兰或对接焊结构,适合用于天然气管道，阀体是一体化，减少泄露点，维修方便，工艺先进，接受压力高，使用范围广。
上装式球阀结构特点及用途
上装式球阀执行标准
|
上装式球阀性能规范试验压力(单位:MPa)
| 公称压力 PN |
常温 工作压力 |
壳体 试验压力 |
气密封 试验压力 |
高压密封 试验压力 |
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| 6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
| 10.0 | 10.0 | 15.0 | 0.6 | 11.0 |
| Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
| Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
| Class600 | 10.0 | 15.0 | 0.6 | 11.0 |
上装式球阀使用范围
| 壳体材料 | 阀座密封材料 | 适用温度 | 适用介质 |
| 碳钢C型 | PTFE | ≤150° | 水蒸气油品等 |
| 不锈钢 | ≤425° | ||
| 铬镍钛钢P型 | PTFE | ≤150° | 硝酸类 |
| 不锈钢 | ≤200° | ||
| 铬镍钼钛钢R型 | PTFE | ≤150° | 醋酸类 |
| 不锈钢 | ≤200° | ||
| 铬钼钒钢I型 | 硬质合金 | ≤550° | 蒸汽、冶炼、能源等 |
上装式球阀主要零件材料
| 阀体阀盖 | GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ZG15Cr1Mo1V | |||
| ASTM | WCB | CF8 | CF8M | WC9 | ||||
| 球体 | GB | ZG2Cr13/表面特殊处理 | ZG1Cr18NiTi/表面特殊处理 | ZG0Cr18Ni12Mo2Ti/表面特殊处理 | ZG15Cr1Mo1V/表面特殊处理 | |||
| ASTM | CA15+HF | CF8+HF | CF8M+HF | WC9+HF | ||||
| 阀杆 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 25Cr2Mo2V | |||
| ASTM | 420 | 304 | 316 | F22a | ||||
| 阀座、密封面 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2Ti | D517 |
| ASTM | PTFE | 420 | PTFE | 304 | PTFE | 304 | HF | |
| 填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
| ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
| 螺栓 | GB | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1v | |||
| ASTM | A193B7 | A320-B8 | A320-B8 | A193B16 | ||||
| 螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
| ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||
上装式球阀主要连接尺寸
| 公称压力PN | 公称通径 | 尺寸(mm) | ||||||||||
| L | D | K | d | y | b | z-d0 | Ws | Hs | Hw | Hd | ||
| 1.6MPa | 50 | 2.3 | 165 | 125 | 100 | -- | 16 | 4-ф18 | 250 | 194 | -- | -- |
| 65 | 222 | 185 | 145 | 120 | -- | 18 | 4-ф18 | 350 | 215 | -- | -- | |
| 80 | 241 | 200 | 160 | 135 | -- | 20 | 8-ф18 | 500 | 218 | -- | -- | |
| 100 | 305 | 220 | 180 | 155 | -- | 20 | 8-ф18 | 800 | 232 | -- | -- | |
| 125 | 356 | 250 | 210 | 185 | -- | 22 | 8-ф18 | 800 | 255 | -- | -- | |
| 150 | 394 | 285 | 240 | 210 | -- | 24 | 8-ф18 | 1000 | 340 | 445 | 490 | |
| 200 | 457 | 340 | 295 | 265 | -- | 26 | 12-ф23 | 1200 | 410 | 490 | 540 | |
| 250 | 533 | 405 | 355 | 320 | -- | 30 | 12-ф23 | -- | -- | 560 | 620 | |
| 300 | 610 | 460 | 410 | 375 | -- | 30 | 12-ф25 | -- | -- | 630 | 705 | |
| 350 | 686 | 520 | 470 | 435 | -- | 34 | 16-ф25 | -- | -- | 710 | 790 | |
| 400 | 762 | 580 | 525 | 485 | -- | 36 | 16-ф30 | -- | -- | 840 | 920 | |
| 450 | 864 | 640 | 585 | 545 | -- | 40 | 20-ф30 | -- | -- | 960 | 1060 | |
| 500 | 914 | 715 | 650 | 608 | -- | 44 | 20-ф34 | -- | -- | 1110 | 1230 | |
| 2.5MPa | 50 | 216 | 165 | 125 | 100 | -- | 20 | 4-ф18 | 250 | 195 | -- | -- |
| 65 | 241 | 185 | 145 | 120 | -- | 22 | 8-ф18 | 350 | 215 | -- | -- | |
| 80 | 283 | 200 | 160 | 135 | -- | 22 | 8-ф18 | 500 | 218 | -- | -- | |
| 100 | 305 | 230 | 190 | 160 | -- | 24 | 8-ф23 | 800 | 232 | -- | -- | |
| 125 | 381 | 270 | 220 | 188 | -- | 28 | 8-ф25 | 800 | 255 | -- | -- | |
| 150 | 403 | 300 | 250 | 218 | -- | 30 | 8-ф25 | 1000 | 340 | 445 | 490 | |
| 200 | 502 | 360 | 310 | 278 | -- | 34 | 12-ф25 | 1200 | 410 | 490 | 540 | |
| 250 | 568 | 425 | 370 | 332 | -- | 36 | 12-ф30 | -- | -- | 560 | 620 | |
| 300 | 648 | 485 | 430 | 390 | -- | 40 | 16-ф30 | -- | -- | 630 | 705 | |
| 50 | 762 | 555 | 490 | 448 | -- | 44 | 16-ф34 | -- | -- | 710 | 790 | |
| 400 | 838 | 620 | 550 | 505 | -- | 48 | 16-ф34 | -- | -- | 840 | 920 | |
| 450 | 914 | 670 | 600 | 555 | -- | 50 | 20-ф34 | -- | -- | 960 | 1060 | |
| 500 | 991 | 730 | 660 | 610 | -- | 52 | 20-ф41 | -- | -- | 1110 | 1230 | |
注：上装式球阀主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
上装式球阀主要连接尺寸
| 压力等级 |
公称通径 |
主要尺寸 | |||||||
| mm | inc | L | D | D1 | D2 | f | Z-φd | ||
| RF | BW | ||||||||
| Class 150 | 150 | 6 | 394 | 457 | 280 | 241 | 216 | 2 | 8-φ22 |
| 200 | 8 | 457 | 521 | 343 | 298.5 | 270 | 2 | 8-φ22 | |
| 250 | 10 | 534 | 559 | 407 | 362 | 324 | 2 | 12-φ25 | |
| 300 | 12 | 610 | 635 | 483 | 432 | 381 | 2 | 12-φ25 | |
| 350 | 14 | 686 | 762 | 534 | 476 | 412.8 | 2 | 12-φ29 | |
| 400 | 16 | 752 | 838 | 597 | 540 | 470 | 2 | 16-φ29 | |
| 450 | 18 | 864 | 915 | 635 | 578 | 533.4 | 2 | 16-φ32 | |
| 500 | 20 | 914 | 991 | 699 | 635 | 584 | 2 | 20-φ32 | |
| 600 | 24 | 1067 | 1143 | 813 | 749 | 692 | 2 | 20-φ35 | |
| 压力等级 |
公称通径 |
主要尺寸 | ||||||||
| mm | inc | L | D | D1 | D2 | f | Z-φd | |||
| RF | RJ | BW | ||||||||
| Class 300 | 150 | 6 | 403 | 419 | 457 | 318 | 270 | 216 | 2 | 12-φ22 |
| 200 | 8 | 502 | 518 | 521 | 381 | 330 | 270 | 2 | 12-φ22 | |
| 250 | 10 | 568 | 584 | 559 | 445 | 387.4 | 324 | 2 | 16-φ29 | |
| 300 | 12 | 648 | 664 | 635 | 521 | 450.8 | 381 | 2 | 16-φ32 | |
| 350 | 14 | 762 | 778 | 762 | 584 | 514.4 | 412.8 | 2 | 20-φ32 | |
| 400 | 16 | 838 | 854 | 838 | 648 | 571.5 | 470 | 2 | 20-φ35 | |
| 450 | 18 | 914 | 930 | 914 | 711 | 628.6 | 533.4 | 2 | 24-φ35 | |
| 500 | 20 | 991 | 1010 | 991 | 775 | 685.8 | 584 | 2 | 24-φ35 | |
| 600 | 24 | 1143 | 1165 | 1143 | 915 | 812.8 | 692 | 2 | 24-φ41 | |
