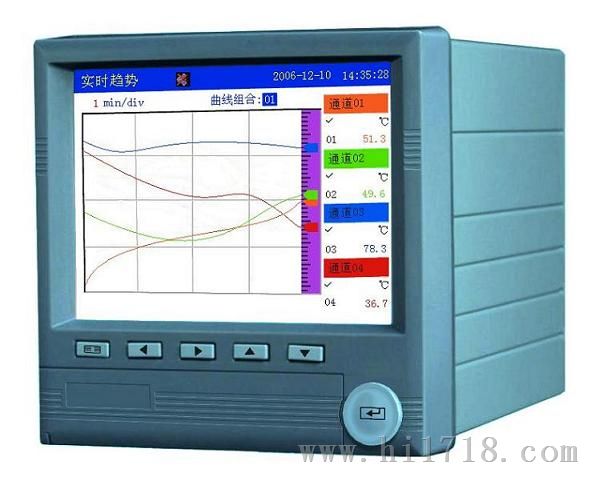

运输温度记录仪

一、运输温度记录仪概述

      江苏宏仪自动化仪表有限公司生产地无纸记录仪能输入十六个通道。仪表具有全隔离万 能输入功能，集热电偶信号、热电阻信号、标准电压、标准电流、脉冲频率信号于一体。输出采用模块化结构，可提供报警、馈电、变送、打印、通讯等功能。仪表具有强大的显示功能，高棒图显示、实时曲线显示、历史曲线追忆、报警状态显示，同时可直接查询某年、月、日、时、分、秒的数据，快捷方便。数据可通过任意U盘导出,U盘即插即读无需任何操作。直接连接微型打印机，可打印指定时间的实时数据、历史数据和曲线数据；使用RS485通讯，可与组态王、MCGS等软件进行组态。采用标准MODBUS通讯协议。

运输温度记录仪特点
● 5.4 英寸 320 × 240 点阵 TFT 高亮度彩色图形液晶显示屏，CCFL 背光、画面清晰、色彩绚丽、宽视角。
● 高速、高性能 32 位 ARM 微处理器，画面响应时间小于 0.2 秒，可同时实现 12 路信
   号的检测、记录、 显示和报警。
● 采用大容量 FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；
● 全隔离输入，可输入多种信号，无需更换硬件，通过软件组态即可。
● 工程量显示数值范围宽，可显示 5 位数值：-9999~19999 ；
● 中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全。
● 报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；
● 使用 CF 卡转存和备份历史记录；
● 标准串行通讯接口： RS-485 和 RS-232C；
● Modbus 通讯协议。除支持本公司的 PG2000 实时监控软件外，还支持 iFIX、组态王、
    DYGS 等 流行组态软件。
● 可外接微型打印机，满足用户现场打印的需要；
● 集成硬件实时时钟，掉电情况下时钟也能准确运行。
● 新型开关电源，85VAC～265VAC 范围内正常工作；
● 提供变送器 +24VDC 隔离配电。
● 金属外壳，允许在恶劣的环境下使用。

三、运输温度记录仪技术参数

    测量：±（0.2%FS+1）个字
     电源电压:85-240VAC
显 示：320×240点阵式5.7英寸蓝色液晶显示
输入规格：
热电偶：K、S、E、J、T、B
线性电压：0-5V、1-5V
线性电流：0-10mA、4-20mA
频率信号：0-10KHZ
输出规格：
16路变送输出，DC24V馈电
打印/通讯接口，配U盘存储功能
记录时间：
记录间隔时间可设定：1、2、3、4、5、
6......秒
16通道间隔为1分钟，可记录180天.
断电保护时间：
用FLASH MEMORY保存设置参数和
历史数据，断电后保存，采用硬件时钟，掉电后也能准确运行。
外形尺寸：144×144×180mm
安装尺寸：138×138×150mm
环境温度：0-50℃
环境湿度：0-85%RH
