1．产品技术性能详细说明
流量积算仪技术性能说明
一、采用由中科院主导研发的新型积算仪
流量积算仪为流量计部件之一，它主要用于在复杂的使用环境下对流量进行智能化补偿计算、为配套设备提供输出信号（如：标准4～20电流、IC定量脉冲）、以及提供自动化管理接口（如：RS485计算机通讯接口）等等。流量积算仪对于流量计主要功能以及附加功能都起着关键性作用。介于此原因我公司与中科院相关部分进行深度合作，研制开发下了新型的流量积算仪，其特点如下
1. 液晶屏采用国外先进的高可靠超宽温半透液晶显示技术，这种液晶屏适用环境温度为-30℃至80℃。液晶屏引脚全部为针式焊脚，与驱动电路焊接联结，电路驱动十分可靠。背光板可调，方便在光线较暗的场所下进行读数。
2. 电路采用一体型微功耗双电源三重隔离技术，电路选用美国TI（德州仪器）公司的MSP430F436IPN工业级微功耗单片机。这款单片机在一片芯片上集成了A/D、D/A、I/O、LCD驱动，RAM和Flash Memory器件，使得系统中外围元件比较简练，可以方便的将温度传感器、压力传感器、流量传感器、处理和显示电路整合在一个比较小的空间，构成一体化结构。由于这款单片机运用了大规模集成电路工艺，所有数据总线，地址总线都整合在一片芯片内，总线不外露，因此在工业环境中的抗干扰能力非常强。
3. 整套电路全部由微功耗工业级元件组成，设计中采取分时供电原则，使得电路的功耗非常低；稳态电流不大于45μA，一节锂电池可以使用5年，是目前国内外同类流量计产品中功耗小的。采用三种不同的供电方式，分别为：内部锂电池供电、外部二线制供电、外部三线制供电。这三种供电方式都为模块化设计、相互隔离，耐压高达DC1000V，远远高于DC500V的流量计耐压标准。而且，对于电池供电输入端，其供电范围按照DC2.8V～DC10V设计，在±24V误接时不产生损伤，可以抗±500VDC 10ms的强电磁冲击。对于三线制和二线制供电输入端，可以抗±500VDC 10ms的强电磁冲击；这二者的供电端对机壳的耐压达DC1000V（1分钟冲击），也远远高于DC500V的流量计耐压标准。这种严格可靠的电磁兼容设计可以保证流量计在恶劣环境中稳定运行。
4. 丰富的输出接口以及完善的接口保护，任何一种供电方式都可以在液晶屏上显示出实时的温度、压力、标况瞬时流量和标况累积量。在电池供电时可以输出0.1m
3/个或1m
3/个的标准脉冲（IC卡脉冲）；可以输出内部电池容量偏低（电池由DC3.6V降至DC2.7V）报警电平，还具有一个内部电池电压测量端口。前二者的端口可以抗±30V冲击和误接，以阻止误接电源引起的损坏。后者有保护电阻，防止测量时操作失误对电池放电。
5. 三线制供电时,脉冲输出端口可输出放大板整形后的流量脉冲信号,以方便流量计的标定。该端口也可以抗±30V冲击和误接以及±500VDC 10ms的强电磁冲击。二线制供电时,电流输出端口除了能抗±DC500V 10 ms的强电磁冲击外，还能满足持续高达DC800V的反向电压冲击。RS-485通讯总线具有瞬变电压抑制功能，能防雷击和抗静电放电冲击，满足和超过EIARS-485和ISD/IEC8482：1993（E）标准；抗静电放电电压：Ⅰ.所有总线引脚8000V（3A级）。Ⅱ.所有引脚1200V（3B级）。且RS-485通讯总线与机壳、电池供电系统，三线制供电系统及二线制供电系统相互隔离，其绝缘电压高达DC650V。这在国内外同类流量计的设计中是十分少见的，极大地提高流量计运行的安全性和可靠性。
6. 方便用户的智能化设计，除在液晶屏下方设置四个微型键进行流量计参数的设置和修改外，面板上安装有微功耗（待机功耗2μA）红外数据输入元件，用户可以不打开前盖，用红外遥控器设置参数（红外遥控器选配），这样不仅提高了流量计的密封性，在防爆场合下还提高了安全性和操作的便捷性。流量计具有不少于5次的上电、断电记录。便于用户分析流量计的使用状况。另外还具有历史数据记录功能，以方便用户、分析数据。
二、技术指标
1．（普通型）流量积算仪
1)流量积算仪可转动180o，方便读数。
2)可选配红外遥控操作器，无须打开流量计的前盖进行参数设置，提高操作的安全性。
3)低功耗设计，一节锂电池可用5年。
4)密码保护功能，防止无关人员修改参数。
5)采用E2-PROM存储技术，设置参数断电后可长期保存。意外断电，自动保存数据，防止数据丢掉。
6)当电池电压≤2.7V时输出低电压报警信号，并在屏幕上显示报警标志提醒用户及时更换电池。
7)带北京时间显示以及数据库功能，数据库记录近30天每天的净流量和近12个月每月的净流量。
8)供电方式
a)电池供电（内电源）：3.6V锂电池供电，静态电流小于45uA，工作电压允许范围DC2.8～6V。
b)DC24V二线制供电（外电源1）：允许范围DC18V～DC30V。
c)DC24V三线制供电（外电源2）：允许范围DC18V～DC30V。（*注：两种外电源不能同时供电）
9)输出信号
a)工况脉冲信号（供流量计检定用）
b)4～20mA标准电流
c)IC卡定量脉冲信号：1Nm
3或0.1Nm
3对应一个脉冲（供IC卡控制器用）
d)电池欠压报警信号：平时为高电平，电池欠压报警时为低电平
e)流量报警信号：当瞬时流量低于设定值时为低电平，平时为高电平
10)通讯协议：RS485/RS232C（通讯速率：2400bps、4800bps、9600bps；通讯方式：半双工、8位数据位、1位停止位、无奇偶校验）
11)电磁兼容
a)内电源双隔离：DC24V供电端与机壳及内部处理电路隔离，可承受DC500V一分钟冲击。
b)DC24V供电端抗±500V 10ms的强干扰冲击。RS485/RS232C通讯与DC24V供电端及机壳隔离，可承受DC500V一分钟冲击。
c)DC3.6V供电端可防止±24V电源误接，可承受±500V,10ms的强干扰冲击。
d)RS-485通讯口具有瞬变电压抑制功能，防雷击、抗静电放电冲击，满足和超过EIARS-485和ISD/IEC8482：1993（E）标准；静电放电电压：所有总线引脚8000V（3A级），所有引脚1200V（3B级）。
e)二线制电流回路可抗500V，10ms强干扰冲击。
2．（智能型）流量积算仪
1)智能一体化设计，温压传感器内置表体。可动态检测介质的温度与压力，并进行自动补偿和压缩因子修正，直接显示气体的标准瞬时体积流量和标准体积总量。
2)流量积算仪可转动180o，方便读数。
3)可选配红外遥控操作器，无须打开流量计的前盖进行参数设置，提高操作的安全性。
4)低功耗设计，一节锂电池可用5年。
5)密码保护功能，防止无关人员修改参数。
6)采用E2-PROM技术，设置参数断电后可长期保存。意外断电，自动保存数据，防止数据丢掉。
7)当电池电压≤2.7V时输出低电压报警信号，并在屏幕上显示报警标志提醒用户及时更换电池。
8)带北京时间显示以及数据库功能，数据库记录近30天每天的净流量和近12个月每月的净流量。
9)供电方式
a)电池供电（内电源）：3.6V锂电池供电，静态电流小于45uA，工作电压允许范围DC2.8～6V。
b)DC24V二线制供电（外电源1）：允许范围DC18V～DC30V。
c)DC24V三线制供电（外电源2）：允许范围DC18V～DC30V。（*注：两种外电源不能同时供电）
10)输出信号
a)工况脉冲信号（供流量计检定用）
b)标况脉冲信号（0~1000Hz）
c)4～20mA标准电流
d)IC卡定量脉冲信号：1Nm
3或0.1Nm
3对应一个脉冲（供IC卡控制器用）。
e)电池欠压报警信号：平时为高电平，电池欠压报警时为低电平。
f)流量报警信号：当瞬时流量低于设定值时为低电平，平时为高电平。
11)通讯协议：RS485/RS232C（通讯速率：2400bps、4800bps、9600bps；通讯方式：半双工、8位数据位、1位停止位、无奇偶校验）
12)电磁兼容
a)内电源双隔离：DC24V供电端与机壳及内部处理电路隔离，可承受DC500V一分钟冲击。
b)DC24V供电端抗±500V 10ms的强干扰冲击。RS485/RS232C通讯与DC24V供电端及机壳隔离，可承受DC500V一分钟冲击。
c)DC3.6V供电端可防止±24V电源误接，可承受±500V,10ms的强干扰冲击。
d)RS-485通讯口具有瞬变电压抑制功能，防雷击、抗静电放电冲击，满足和超过EIARS-485和ISD/IEC8482：1993（E）标准；静电放电电压：所有总线引脚8000V（3A级），所有引脚1200V（3B级）。
e)二线制电流回路可抗500V，10ms强干扰冲击。
涡轮流量计技术性能说明
一、概述

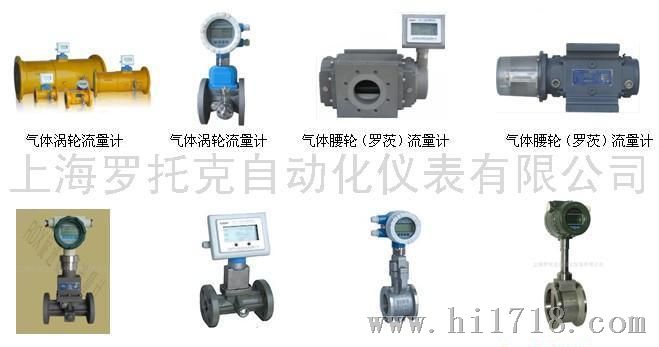

QWLJ系列气体涡轮流量计是一种用于气体流量测量的精密计量仪器，可广泛用于石油、化工、电力、工业用锅炉等燃气计量和燃气调压站、输配气管网、城市天然气计量等领域。本产品符合GB3836.1—2000、GB3836.4—2000、GB3836.4—2000、GB 9112-2000、GB 9113.1-2000以及GB/T18940-2003规范并严格执行JJG 1037-2008《涡轮流量计检定规程》、Q/TPMS 1-2007 《QWLJ型智能气体涡轮流量计》企业标准。
二、采用先进工艺和技术
1. 为在流速变化大的情况下保持计量的准确性和可靠性，通过改进前、后导流体结构,研发了一种整流技术。通过运用这项技术有效的控制了流经流量传感器气体的流动平稳性；在安装条件不理想的情况下（要求：前直管段≥2D，后直管段≥1D），也能确保流量计的计量。整流技术的设计结构为流线型，不会影响到压力损失和始动流量。
2. 为克服传统涡轮流量计下限流量偏大的技术难题，创新的使用了一种技术----“气体回流二次冲击涡轮”，通过运用这种技术有效的降低了涡轮流量计的下限流量。结合整流技术的运用还可以拓宽量程比。
3. 进口美国GC航空轴承，开发了一种防尘技术；这种技术除了能有效防止介质中的杂质进入轴承造成快速磨损和卡死现象外，结合整流技术的运用还能减轻管道操作不当引起的流体冲击对流量计的损害。（参见ZL.5一种气体涡轮流量计）
4. 采用铝合金叶轮，精密数控机床加工，强度、抗氧化工艺处理；一致性好、强度高、耐腐蚀、抗老化、重复性好。每个叶轮都进行静平衡和动平衡试验，可以确保高速运转条件下的系统平稳性。这些工艺可以保证流量计的运行时准确度高，稳定性好，使用寿命长。
三、技术指标
1．使用条件
1)环境温度：-30℃～+70℃
2)介质温度：-30℃～+85℃
3)相对湿度：5%～95%
4)大气压力：70kPa～106kPa
2．公称通径：DN25～DN400
3．压力等级：0.5～4MPa
4．量程比：40：1（宽）
5．准确度：±1.5%（Qmin～0.2Qmax ±3.0%；0.2Qmax～Qmax±1.5%）
6．重复性：优于0.2%
7．防爆等级：ExdIIBT4；防护等级：IP65
8．壳体材质：铝合金
9．流量积算仪
参见上面
“流量积算仪技术性能说明”部分。我公司流量积算仪均使用相同的电路设计，以利于产品的规范化以及产品部件的互换。
10．流量计典型误差曲线图
11．流量范围和始动流量
1)流量范围表
|
口径（mm） |
型号规格 |
流量下限（m3/h） |
流量上限（m3/h） |
范围度 |
|
25 |
QWLJ-025 |
2.5 |
25 |
10:1 |
|
40 |
QWLJ-040 |
6 |
60 |
10:1 |
|
50 |
QWLJ-050 |
8 |
100 |
12:1 |
|
80 |
QWLJ-080 |
17 |
430 |
25:1 |
|
100 |
QWLJ-100 |
25 |
550 |
22:1 |
|
150 |
QWLJ-150 |
37 |
1500 |
40:1 |
|
200 |
QWLJ-200 |
60 |
2400 |
40:1 |
|
250 |
QWLJ-250 |
90 |
3600 |
40:1 |
|
300 |
QWLJ-300 |
150 |
6000 |
40:1 |
|
400 |
QWLJ-400 |
260 |
8000 |
30:1 |
2)始动流量表
|
口径（mm） |
型号规格 |
始动流量（m3/h） |
|
25 |
QWLJ-025 |
0.4 |
|
40 |
QWLJ-040 |
1.2 |
|
50 |
QWLJ-050 |
1.8 |
|
80 |
QWLJ-080 |
3.0 |
|
100 |
QWLJ-100 |
5.0 |
|
150 |
QWLJ-150 |
10.0 |
|
200 |
QWLJ-200 |
15.0 |
|
250 |
QWLJ-250 |
15.0 |
|
300 |
QWLJ-300 |
15.0 |
|
400 |
QWLJ-400 |
15.0 |
腰轮流量计技术性能说明
一、概述
LLQ系列腰轮流量计是一种用于气体流量测量的精密计量仪器。可广泛应用于天然气、煤制气、惰性气体、空气等气体的流量计量，是城市燃气、油田、化工、等部门理想的流量计量装置。本产品符合GB3836.1—2000、GB3836.4—2000以及JB/T7385-94规范并严格执行Q/TPMS 3-2007 《LLQ型气体腰轮流量计》企业标准以及JG 633-2005 《气体容积式流量计检定规程》。
二、采用先进工艺、进口零部件
1. 采用先进的挤拉铸造工艺，增强了壳体硬度，使壳体在受外力的情况下不易变形。
2. 采用精密加工中心和专用转子加工刀具，确保了转子良好的一致性和对称性。
3. 转子表面经过特殊的强度、抗氧化处理且转子经过严格的动静平衡测试，增强了转子的耐磨性、耐腐蚀性以及转子之间的合拍性，使转子运转更加平稳、重复性更好、使用寿命更长。
4. 轴承采用进口不锈钢轴承，不锈钢腰轮轴的轴颈较细。因而转子轻巧，转动灵活，从而使流量计的始动流量和压力损失更小,在流速变化大的情况也能保持计量的。
5. 采用进口磁敏传感器，使流量计对流量的感应能力更强，有利于对微小流量的测量。
三、技术指标
1．使用条件
1)环境温度：-30℃～+70℃
2)介质温度：-30℃～+85℃
3)相对湿度：5%～95%
4)大气压力：70kPa～106kPa
2．公称通径：DN25～DN200
3．压力等级：0.5～1.0MPa
4．量程比：120：1（宽）
5．准确度：
1)计数器型：±1.0%（Qmin～0.2Qmax ±2.0%；0.2Qmax～Qmax±1.0%）
2)智能型：±1.5%（Qmin～0.2Qmax ±3.0%；0.2Qmax～Qmax±1.5%）
6．重复性：优于0.2%
7．防爆等级：ExiaIICT4；防护等级：IP65
8．壳体材质：铝合金
9．流量积算仪
参见上面
“流量积算仪技术性能说明”部分。我公司流量积算仪均使用相同的电路设计，以利于产品的规范化以及产品部件的互换。
10．流量计典型误差曲线图
11．流量范围表
|
口径（mm） |
规格 |
始动流量（m3/h） |
下限流量（m3/h） |
上限流量（m3/h） |
范围度 |
压力损失(Pa) |
|
25 |
LLQ-25A |
0.05 |
1.00 |
20.00 |
20:1 |
80 |
|
30 |
LLQ-30A |
0.07 |
1.25 |
25.00 |
20:1 |
80 |
|
40 |
LLQ-40A |
0.07 |
1.33 |
40.00 |
30:1 |
100 |
|
50 |
LLQ-50A |
0.05 |
1.00 |
20.00 |
20:1 |
80 |
|
LLQ-50B |
0.07 |
1.25 |
25.00 |
20:1 |
80 |
|
LLQ-50C |
0.07 |
1.33 |
40.00 |
30:1 |
100 |
|
LLQ-50D |
0.07 |
1.00 |
60.00 |
60:1 |
140 |
|
LLQ-50E |
0.07 |
1.21 |
85.00 |
70:1 |
200 |
|
80 |
LLQ-80A |
0.07 |
1.43 |
100.00 |
70:1 |
150 |
|
LLQ-80B |
0.08 |
1.17 |
140.00 |
120:1 |
220 |
|
LLQ-80C |
0.15 |
2.86 |
200.00 |
70:1 |
230 |
|
100 |
LLQ-100A |
0.11 |
3.13 |
250.00 |
80:1 |
300 |
|
LLQ-100B |
0.11 |
2.73 |
300.00 |
110:1 |
350 |
|
LLQ-100C |
0.11 |
4.09 |
450.00 |
110:1 |
450 |
|
LLQ-100D |
0.11 |
4.55 |
500.00 |
110:1 |
550 |
|
150 |
LLQ-150A |
0.65 |
8.13 |
650.00 |
80:1 |
450 |
|
LLQ-150B |
0.76 |
10.00 |
800.00 |
80:1 |
500 |
|
LLQ-150C |
0.76 |
12.50 |
1000.00 |
80:1 |
600 |
|
LLQ-150D |
0.76 |
13.33 |
1200.00 |
90:1 |
700 |
|
200 |
LLQ-200A |
1.15 |
30.19 |
1600.00 |
53:1 |
650 |
旋进旋涡流量计技术性能说明
一、概述
旋进旋涡流量计为近年来投放市场的一种新型流量计，它具有安装方便、可动部件少等特点，可适用于石油、蒸汽、天然气、水等多种介质的流量测量，并实现了压力、温度及压缩系数等动态参数的在线自动补偿。本产品符合GB3836.1—2000、GB3836.4—2000、GB3836.4—2000规范并严格执行JJG 198-1994 《速度式流量计检定规程》、Q/TPMS 4-2008《RDX型旋进旋涡流量计》企业标准。
二、功能特点
■ 内置式压力、温度、流量传感器，安全性能高，结构紧凑，外形美观；
■ 采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性；
■ 无机械可动部件，使用维护方便；
■ 对流量计的前后直管段安装要求低（前直管段≥3D、后直近段≥1D）；
■ 微功耗设计，一节锂电池可连续使用5年，并具有电池欠压报警输出功能，更适合与IC卡管理系统的配套使用；
三、技术指标
1．使用条件
1)环境温度：-30℃～+70℃
2)介质温度：-30℃～+85℃
3)相对湿度：5%～95%
4)大气压力：70kPa～106kPa
2．公称通径：DN25～DN200
3．压力等级：0.5～1.6MPa
4．量程比：16：1（宽）
5．准确度：±1.5%
6．重复性：优于0.2%
7．防爆等级：ExdIIBT4；防护等级：IP65
8．壳体材质：铝合金
9．流量积算仪
参见上面
“流量积算仪技术性能说明”部分。我公司流量积算仪均使用相同的电路设计，以利于产品的规范化以及产品部件的互换。
10．流量计典型误差曲线图
12．流量范围和始动流量
1)流量范围表
|
口径（mm） |
型号规格 |
流量下限（m3/h） |
流量上限（m3/h） |
范围度 |
|
20 |
RDX-20A |
1.2 |
15 |
12：1 |
|
25 |
RDX-25A |
2.5 |
30 |
12：1 |
|
32 |
RDX-32A |
4.5 |
60 |
13：1 |
|
50 |
RDX-50A |
6 |
75 |
12：1 |
|
RDX-50B |
10 |
150 |
15：1 |
|
80 |
RDX-80A |
18 |
200 |
11：1 |
|
RDX-80B |
28 |
400 |
14：1 |
|
100 |
RDX-100A |
40 |
600 |
15：1 |
|
RDX-100B |
50 |
800 |
16：1 |
|
150 |
RDX-150A |
100 |
1200 |
12：1 |
|
RDX-150B |
150 |
2250 |
15：1 |
|
200 |
RDX-200A |
340 |
3600 |
10：1 |
2)始动流量表
|
口径（mm） |
型号规格 |
始动流量（m3/h） |
|
20 |
RDX-20A |
0.8 |
|
25 |
RDX-25A |
2.2 |
|
32 |
RDX-32A |
3.9 |
|
50 |
RDX-50A |
4.7 |
|
RDX-50B |
7 |
|
80 |
RDX-80A |
15 |
|
RDX-80B |
24 |
|
100 |
RDX-100A |
30 |
|
RDX-100B |
39 |
|
150 |
RDX-150A |
70 |
|
RDX-150B |
110 |
|
200 |
RDX-200A |
260 |
过滤器技术性能说明
一、概述
GLQ系列气体过滤器是本公司生产的气体涡轮流量计、气体腰轮流量计、旋进旋涡流量计配套使用的产品。当气质较差时，用于滤除管道中气流所含的粉尘、液滴及杂质，以确保流量计能正常运行，过滤器还适用于各种调压装置。GLQ系列气体过滤器是专门为各种气体、燃气、天然气净化过滤而设计的。它的特点是滤芯面积大、压力损失小、维护方便。可以与同口径的涡轮流量计、腰轮流量计配套使用。
二、主要特点
■ 不锈钢滤芯可多次清洗、反复使用；
■ 配有排污装置，便于排出过滤器内污物；
■ 拆卸简单方便，便于过滤器维修。
三、过滤器尺寸
|
型号 |
通径 |
D |
D1 |
n-d |
L |
H |
b |
流量
（m3/h） |
压力损失
（kPa） |
|
GIQ-25 |
DN25 |
115 |
85 |
4-14 |
246 |
200 |
18 |
60 |
0.1 |
|
GIQ-32 |
DN32 |
140 |
100 |
4-18 |
246 |
200 |
18 |
60 |
0.1 |
|
GIQ-40 |
DN40 |
150 |
110 |
4-18 |
260 |
205 |
18 |
90 |
0.2 |
|
GIQ-50 |
DN50 |
165 |
125 |
4-18 |
260 |
205 |
20 |
120 |
0.2 |
|
GIQ-80 |
DN80 |
200 |
160 |
8-18 |
340 |
278 |
20 |
500 |
0.3 |
|
GIQ-100 |
DN100 |
220 |
180 |
8-18 |
400 |
325 |
22 |
600 |
0.3 |
|
GIQ-150 |
DN150 |
285 |
240 |
8-22 |
440 |
400 |
24 |
1500 |
0.3 |
|
GIQ-200 |
DN200 |
340 |
295 |
12-22 |
550 |
435 |
24 |
2500 |
0.3 |
|
GIQ-250 |
DN250 |
405 |
355 |
12-26 |
670 |
500 |
26 |
3800 |
0.4 |
|
GIQ-300 |
DN300 |
460 |
410 |
12-26 |
750 |
650 |
28 |
6500 |
0.4 |
|
GIQ-400 |
DN400 |
580 |
525 |
16-30 |
900 |
820 |
32 |
9000 |
0.6 |
|
以上为压力1.6Mpa时的过滤器尺寸 |
