气体涡轮流量计原理

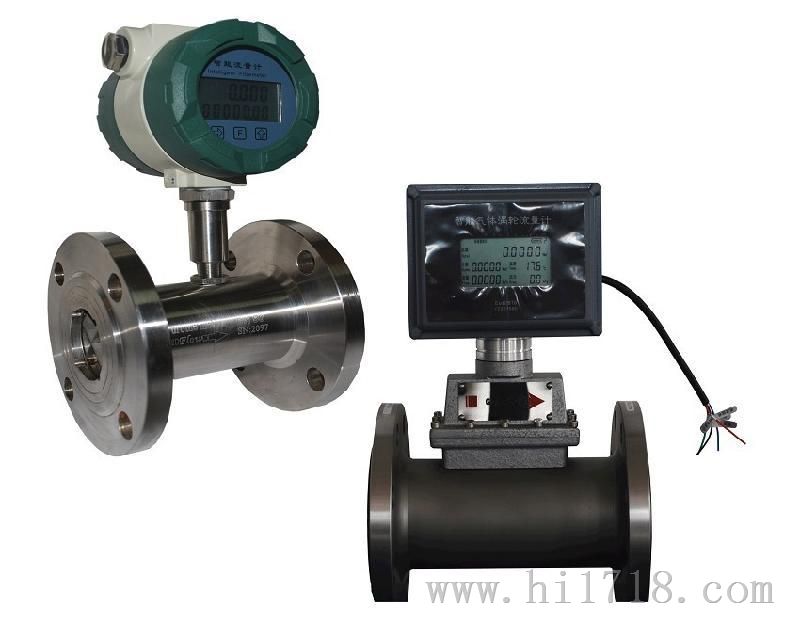

产品名称：气体涡轮流量计

适应介质：天然气等气体

适应口径：DN15mm--DN300mm

质保期限：18个月

服务承诺：质保期内，非人为损坏厂家对产品实行“三包”，并终身维护，标定，调试。

产品应用：LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

产品原理：当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上。

产品参数：

1.测量介质：气体。
2.等级：1.0级

3.工作压力：1.6MPa，2.5MPa，4.0MPa. 到更高。
4.介质温度： -40～150℃。
5.输出信号：三线电压脉冲，低电平0～1V，高电平>4V，占空比50%；二线制标准电流4～20mA；三线制标准电流0～10mA.
6.工作环境：-35℃～＋60℃，湿度≤95%RH.
7.工作电源：DC12V；DC24V. 也可以自带电池供电。
8.壳体材料：不锈钢。

产品特点：

1.结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
2.安装简单，维护十分方便。
3.检测传感器不直接接触被测介质，性能稳定，寿命长。
4.输出是与流量成正比的脉冲信号，无零点飘移，高。
5.测量范围宽，量程比可达1：10.
6.压力损失较小，运行费用低，更具节能意义。
7.在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8.应用范围广。
