博克希尔波纹管截止阀波纹管截止阀厂家

产品品牌：

博克希尔

产品型号：

波纹管截止阀

材质：

碳钢

连接形式：

法兰

工作温度：

高温

波纹管截止阀
波纹管截止阀

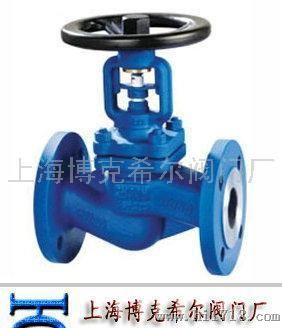

WJ41H波纹管截止阀
波纹管截止阀-WJ41H波纹管截止阀-波纹管截止阀-上海博克希尔阀门厂

精益求精

波纹管截止阀

型 号：WJ41H

口 径：DN15～DN600

压 力：0.1-32Mpa

连接形式：法兰

结构形式：法兰

密封结构：软密封、硬密封

可选驱动：手动、蜗轮、气动、电动

材质可选：铸钢、不锈钢

上海博克希尔阀门厂

电 话：021-31001014

传 真：021-51069286

手 机：15221101997

邮 箱：bokexier@126.com

网 址：https://www.bokexier.com

地 址：上海嘉定区黄渡工业区

博克希尔生产的波纹管截止阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN0.1-32Mpa，公称通径为DN15～DN600mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非人士，欢迎您向本公司来电咨询。本公司有技术人员为您服务！技术部电话：021-31001014

波纹管截止阀结构特点： 1、波纹管截止阀结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。 2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长 3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观 波纹管截止阀技术规范： 结构形式 BB-BG-OS&Y 驱动方式 手动 电动 设计标准 GB12235 结构长度 GB12221 连接法兰 GB9113、JB/T79、HG20596 试验和检验 JB/T9092、GB/T13927   波纹管截止阀性能规范： 公称压力 （MPa） 壳体试验压力 （MPa） 密封试验压力 (MPa) 适用温度 (℃) 1.6 2.4 1.76 ≤350℃ 2.5 3.75 2.75 4.0 6.0 4.4 6.4 9.6 7.04   波纹管截止阀主要零部件材质： 序号 名称 材质 1 阀体 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M 2 阀瓣 25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV 3 轴销 25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV 4 阀杆 25、1Cr13、2Cr131Cr18Ni9Ti、 0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV 5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L 6 垫片 柔性石墨+不锈钢、PTFE 7 阀盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M 8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV 9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV 10 填料 柔性石墨 11 填料压盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M 12 阀杆螺母 铜合金 13 手轮 WCB、QT400-18   波纹管截止阀规格尺寸表： 型号 WJ41-16 压力等级 PN16 口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620 型号 WJ41-25 压力等级 PN25 口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690 型号 WJ41-40 压力等级 PN40 口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790
