西门子IM361接口模块

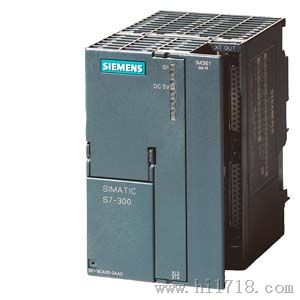

西门子IM361接口模块型号6ES7361-3CA01-0AA0

6ES7361-3CA01-0AA0SIMATIC S7-300，接口模块IM 361，扩展机架，用于连接至中央L机架（IM360），24 V DC 电源，带K总线

上海腾希电器技术有限公司经营西门子IM361接口模块，承若质量保证，欢迎您来电咨询高品质西门子驱动和自动化产品价格S7-200 S7-300 S7-400 S7-1200 触摸屏，变频器，6FC，6SN S120 V10 V60 V80 伺服数控备件：各类电动机：原装进口电机（1LA7、1LG4、1LA9、1LE1），国产电机（1LG0，1LE0）；专用电机，大型电机（1LA8，1LA4，1PQ8）伺服电机（1PH，1PM，1FT，1FK，1FS）西门子保内全新原装产品！质保一年！一年内因产品本身质量问题更换新产品，不收取任何费

西门子IM361接口模块型号6ES7361-3CA01-0AA0

6ES7360-3AA01-0AA0SIMATIC S7-300，接口模块IM 360，中央机架机架，用于连接3个扩展机架，带K总线

6ES7361-3CA01-0AA0SIMATIC S7-300，接口模块IM 361，扩展机架，用于连接至中央L机架（IM360），24 V DC 电源，带K总线

6ES7365-0BA01-0AA0SIMATIC S7-300，接口模块IM 365，用于连接扩展机架，无 K-总线，2模块 + 连接电缆 1M

Overview

• 用于连接多层 SIMATIC S7-300配置中的机架
• IM 365： 用于中央控制器，多 1 个扩展单元。
  扩展单元中的模块使用有限制(例如，没有 CP 或 FM)
• IM 360/IM 361： 用于中央控制器，多 3 个扩展单元。
  在扩展单元中,没有模块的选择限制

西门子IM361接口模块介绍：
Area of application

IM 360/IM 361 和 IM 365 允许多层配置 S7-300 自动化系统（CPU 313C,314 以上），由中央控制器和多 3 个扩展单元机架组成。

各个机架通过接口模块互相连接。

• IM 365：
  中央控制器和一个带多8个模块扩展机架；距离： 1 m
• IM 360/IM 361：
  中央控制器和三个扩展机架，每个机架多8个模块；相邻两个机架间的距离： 4 cm 至 10 m

Design

通用特性

所有接口都具有以下特点：

• 设计紧凑：
  坚固的塑料机壳内包含连接电缆用的接口。
• 安装简单：
  接口模块安装在DIN导轨上（插槽3）并和其它模块一样经过总线连接器连接到I/O模块。
• 无故障组态：
  接口模块自组态。 无需地址分配。
• 状态和故障 LED

IM 365

对于一个ER来说，IM 365是经济的扩展办法。 它有以下特点：

• 有两个IM 365模块，其中一个插入CC，另一个插入ER。 通过1m长的固定连接电缆连接。
• 模块的使用限制：
  ER不接到通信总线（C总线）。 因此C总线节点（例如CP和FM，见配置表）不能插入这个机架。
• 无单独电源：
  ER上的模块由CPU电源供电。

IM 360/IM 361

对于较大型扩展项目，IM 360 和 IM 361 都是理想解决方案。 它们有以下特点：

• IM 360 插入到 CC 中
• IM 361 插入到各个 ER 中
• 单独电源
  每个 IM 361 需要一个外部 24VDC 电源。 然后它给扩展机架上的所有模块供电。 可通过电源连接器连接 PS 307 负载电源。
• 没有模块选择限制：
  所有的 S7-300 模块都可以使用在 ER 上。

上海腾希电气技术责任有限公司在经营活动中精益求精，具备如下业务优势
SIEMENS 可编程控制器
1、 SIMATIC S7 系列PLC、S7-200、S7-200SMART S7-1200、S7-300、S7-400、ET200、S7-1500
2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A

4、HMI 触摸屏TD200 TD400C TP177,MP277 MP377 SMART700 SMART1000 TP700 TP1200 TP900 TP1500
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、G120、G110、V10、V20、V50
MIDASTER系列：MDV 6SE70系列（FC、VC、SC）
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 数控 伺服
1、数控系统：840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服系统： 611U: 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128、
3、伺服系统：S120: 6SL304、6SL3210、6SL3130、6SL3055、6SL305
西门子S7-300可编程控制器
6ES7 312-1AE13-0AB0 CPU312，32K内存
6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7 314-1AG13-0AB0 CPU314,96K内存
6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存
6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存
6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存
内存卡
6ES7 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)
6ES7 953-8LG11-0AA0 SIMATIC Micro内存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)
6ES7 953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)
6ES7 953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)
6ES7 953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)
数字量模块
6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH50-0AA0 开入模块（16点，24VDC，源输入）
6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）
6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）
6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）
6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接
6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）
6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）
6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）
6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）
6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速
6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）
6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力
6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）
6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）
6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）
6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）
6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）
6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）
6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）
6ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）
6ES7 322-1HH01-0AA0 开出模块(16点,继电器)
6ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）
6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）
6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块
6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块
模拟量模板
6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号)
6ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号)
6ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位)
6ES7 331-7NF10-0AB0 模拟量输入模块(8路，15位)4通道模式
6ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位，快速)
6ES7 331-1KF01-0AB0 模拟量输入模块(8路, 13位)
6ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻
6ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶
6ES7 332-5HD01-0AB0 模拟输出模块(4路)
6ES7 332-5HB01-0AB0 模拟输出模块(2路)
6ES7 332-5HF00-0AB0 模拟输出模块(8路)
6ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位)
6ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）
6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）
附件
6ES7 365-0BA01-0AA0 IM365接口模块
6ES7 360-3AA01-0AA0 IM360接口模块
6ES7 361-3CA01-0AA0 IM361接口模块
6ES7 368-3BB01-0AA0 连接电缆 (1米)
6ES7 368-3BC51-0AA0 连接电缆 (2.5米)
6ES7 368-3BF01-0AA0 连接电缆 (5米)
6ES7 368-3CB01-0AA0 连接电缆 (10米)
6ES7 390-1AE80-0AA0 导轨(480mm)
6ES7 390-1AF30-0AA0 导轨(530mm)
6ES7 390-1AJ30-0AA0 导轨(830mm)
6ES7 390-1BC00-0AA0 导轨(2000mm)
6ES7 392-1AJ00-0AA0 20针前连接器
6ES7 392-1AM00-0AA0 40针前连接器
功能模板
6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块
6ES7 350-2AH00-0AE0 FM350-2 计数器功能模块
6ES7 351-1AH01-0AE0 FM351 定位功能模块
6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘
6ES7 355-0VH10-0AE0 FM355C 闭环控制模块
6ES7 355-1VH10-0AE0 FM355S 闭环控制系统
6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块
6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块
6ES7 338-4BC01-0AB0 SM338位置输入模块
6ES7 352-5AH00-0AE0 FM352-5高速布尔处理器
6ES7 352-5AH00-7XG0 FM352-5功能软件包
通讯模板
6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）
6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）
6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）
6ES7 341-1AH01-0AE0 CP341 通讯处理器（RS232）
6ES7 341-1BH01-0AE0 CP341 通讯处理器（20mA/TTY）
6ES7 341-1CH01-0AE0 CP341 通讯处理器（RS485/RS422）
6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站
6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站
6ES7 902-1AB00-0AA0 RS232电缆 5m
6ES7 902-1AC00-0AA0 RS232电缆 10m
6ES7 902-1AD00-0AA0 RS232电缆 15m
6ES7 902-2AB00-0AA0 20mA/TTY电缆 5m
6ES7 902-2AC00-0AA0 20mA/TTY电缆 10m
6ES7 902-2AG00-0AA0 20mA/TTY电缆 50m
6ES7 902-3AB00-0AA0 RS485/RS422电缆 5m
6ES7 902-3AC00-0AA0 RS485/RS422电缆 10m
6ES7 902-3AG00-0AA0 RS485/RS422电缆 50m
6GK7 342-5DA02-0XE0 CP342-5通讯模块
6GK7 342-5DF00-0XE0 CP342-5 光纤通讯模块
6GK7 343-5FA01-0XE0 CP343-5通讯模块
6GK7 343-1EX30-0XE0 CP343-1 以太网通讯模块
6GK7 343-1EX21-0XE0 CP343-1 以太网通讯模块
6GK7 343-1CX00-0XE0 CP343-1 以太网通讯模块
6GK7 343-1CX10-0XE0 CP343-1 以太网通讯模块
6GK7 343-1GX20-0XE0 CP343-1 IT 以太网通讯模块
6GK7 343-1GX21-0XE0 CP343-1 IT 以太网通讯模块(支持PROFINET)
6GK7 343-1HX00-0XE0 CP343-1PN PROFINET以太网通讯模块
6GK7 343-2AH00-0XA0 CP343-2 AS-Interface
诚信经营、质量为本、愿交西门子工控系列产品长期合作伙伴!
本公司经营：西门子PLC系列质量保证，
所售产品均为西门子公司原装，
可供广大客户在西门子网站查询，
出售的各产品本公司按西门子质保进行保修（保修一年）
注：人为或不按使用操作规定使用引起的产品损坏或报废本公司不承担任何责任！请各客户按照正常的操作安装指引使用本系列产品！
您买的舒心！用的放心！是我们一直所追求的目标！欢迎广大新老客户来电咨询订购
