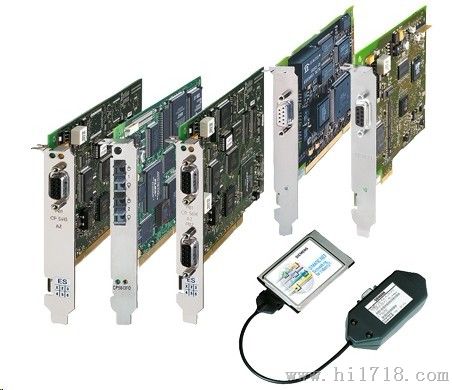

西门子网卡CP5611

西门子网卡CP5611型号6GK1561-1AA01

西门子网卡CP5611型号6GK1561-1AA01

西门子网卡CP5611型号6GK1561-1AA01

Overview

• PCI 卡（通用键 5 V/3.3 V），用于将 PC 和 SIMATIC 编程器/PC 连接到 PROFIBUS（传输速率 12 Mbit/s）以及 SIMATIC S7 的 MPI 接口上
• 通讯服务：
  • PROFIBUS DP 1 类主机，包括带有扩展 SOFTNET DP 的非循环式 DP
  • PROFIBUS DP 2 类主机，包括带有扩展 SOFTNET DP 的非循环式 DP
  • PROFIBUS DP 从站带有 SOFTNET DP 从站
  • 编程器/OP 通讯
  • S7 与 SOFTNET-S7 的通讯
  • 通过 SOFTNET-DP 或 SOFTNET-S7 进行开放式通讯（基于 FDL 接口的发送/接收）
• 可用于：
  • STEP 7, STEP 7-Micro/Win, ProTool, ProTool/Pro, SIMATIC PDM（用于编程器/OP 通讯）
  • COM PROFIBUS
  • SOFTNET-S7 (用于 S7 通讯)
  • SOFTNET DP，SOFTNET DP 从站（用于 DP）
• 相应的 OPC 服务器和组态工具均包含在各自通讯软件的供货范围内。

Benefits

• 用于可携带的 PC 连接（如，用于诊断和调试）
• 易于安装，启动简单。
• 尤其适用于 SOFTNET
• OPC 作为标准接口
• 具有 NCM PC 和 STEP 7 的统一程序和组态功能
• 借助于 PCI 3.3/5V、33/66 MHz 和 64位 PCI X 兼容插槽，可灵活用于编程器/PC

Area of application

CP 5611 A2 能将编程器和PC连接到PROFIBUS和SIMATIC S7的MPI多点功能接口。

• 用于带 PCI 插槽的编程器和 PC

Design

• 短 PCI 卡
• 适用于 3.3 V 和 5 V PCI 插槽 （通用键）
• 33 MHz 或 66MHz PCI 时钟
• 可作为 32 位卡用于 64 位 PCI X 插槽
• 9 针 Sub-D 接口，用于与 PROFIBUS 的连接

Functions

CP 5611 A2 可在不同的软件包下进行操作，并允许用户通过 PROFI-BUS 和多点接口(MPI)执行编程设备的功能和 PC 函数。

每台编程器或PC上只能使用一个通讯处理器。每个CP 只能使用一个相同的协议 (PROFIBUS DP， S7 通讯或者 FDL)。

下面的软件包支持 CP 5611 A2:

• STEP 7 V3.2 及以上；
  CP 5611 A2 驱动程序包含在 STEP 7 供货范围内。
• SOFTNET-S7 V3.2 及以上
  通过该软件包，可使用 S7 编程接口。
• SOFTNET-DP;
  CP 5611 A2 可用作 1 类或 2 类 PROFIBUS DP 主站。
• SOFTNET DP 从站 V3.2 及以上；
  用于将 CP 5611 A2 作为 PROFIBUS DP 从站。
• COM PROFIBUS V3.3 及以上；
  组合使用本软件包，CP 5611 A2 可用于 PROFIBUS DP 系统的调试或诊断（DP 在线功能）。
• STEP 7-Micro/WIN V2.1 及以上；
  SIMATIC S7-200 编程控制器编程软件的硬件基础
• ProTool，ProTool/Pro；
  CP 5611 A2 可用作所有 SIMATIC 操作员面板、触控屏和文本显示等组态工具的硬件基础
• NCM PC；
  CP 5611 A2 驱动程序包含在供货范围内
• WinCC/WinCC Flexible；
  CP 5611 A2 驱动程序包含在供货范围内

西门子网卡CP5611型号6GK1561-1AA01
