- 产品品牌：
- 辉顺
- 产品用途：
- 水工业、石油、建筑、冶金
- 质保时间：
- 2013-06-30
- 质保时间：
- 2013-06-30
- 材质：
- 不锈钢
- 连接形式：
- 法兰
- 结构形式：
- 浮动球球阀

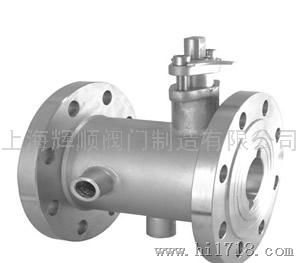

BQ41F保温球阀供应信息来自于上海辉顺阀门制造有限公司，其公司网址为www.shhuishun.cn，有需要的请联系！电话：021-56359456，传真：021-56356448 联系人：吕永达 手机：13816797568 BQ41F保温球阀 ：特点该系列阀门具有保温,保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油,化工,冶金,制药行业。该阀门由于采用了蒸气夹套保温。故即使外界温度降到零度以下,该阀仍操作灵活保证输油管道能断开,其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。根据用户需要夹套注入蒸气,导热油,冷却水,冷气等。BQ41F保温球阀使用整个阀门长温或降温达到所需要的温度。
【BQ41F保温球阀密封选择：】
| 球 | WCB | CF8 | CF8M | CF3 | CF3M | ||||||||||
| 阀座 | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | |||||
| 球表面 | PTFE | METAL +STL | META L+STL | PTFE | METAL +STL | META L+STL | PTFE | META L+STL | METAL +STL | PTFE | META L+STL | METAL +STL | PTFE | META L+STL | METAL +STL |
【BQ41F保温球阀 主要部件材质：】
| 阀体 | WCB | CF8 | CF8M | CF3 | CF3M |
| 球 | 1Cr18Ni8Ti | CF8 | CF8M | CF3 | CF3M |
| 阀体 | 1Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
| 填料 | PTFE | PTFE | PTFE | PTFE | PTFE |
【BQ41F保温球阀主要尺寸表： 】
| 公称通径DN(mm) | L | 日标,美标-JIS 10K (ANSI 150Lb) | 日标,美标-JIS 20K (ANSI 300Lb) | ||||||||||
| D | G | T | F | C | N-h | D | G | T | F | C | N-h | ||
| 20 | 117 | 127 | 73 | 14.3 | 1.6 | 98.5 | 4-16 | 156 | 73 | 20.7 | 1.6 | 114.5 | 4-16 |
| 25 | 127 | 152 | 92 | 15.9 | 1.6 | 120.5 | 4-19 | 165 | 92 | 22.3 | 1.6 | 127 | 8-19 |
| 40 | 165 | 178 | 105 | 17.5 | 1.6 | 139.5 | 4-19 | 190 | 105 | 25.4 | 1.6 | 149 | 8-22 |
| 50 | 178 | 190 | 127 | 19.1 | 1.6 | 152.5 | 4-19 | 210 | 127 | 28.6 | 1.6 | 168 | 8-22 |
| 80 | 229 | 279 | 216 | 25.4 | 1.6 | 241.5 | 8-22 | ||||||
| 100 | 254 | 343 | 270 | 28.6 | 1.6 | 298.5 | 12-25 | ||||||
| 150 | 292 | 406 | 324 | 30.2 | 1.6 | 362.5 | 12-25 | ||||||
| 200 | 330 | 533 | 413 | 35.0 | 1.6 | 476.0 | 12-29 | ||||||
【BQ41F保温球阀主要尺寸表：】
| 压力 | 口径 | L | D | D1 | D2 | b | Z-φ | 压力 | 口径 | L | D | D1 | D2 | b | Z-φ |
| 16 | 15 | 108 | 135 | 100 | 78 | 18 | 4-18 | 25 | 15 | 108 | 135 | 100 | 78 | 18 | 4-18 |
| 20 | 117 | 145 | 110 | 85 | 18 | 4-18 | 20 | 117 | 145 | 110 | 85 | 18 | 4-18 | ||
| 25 | 127 | 160 | 125 | 100 | 20 | 4-18 | 25 | 127 | 160 | 125 | 100 | 20 | 4-18 | ||
| 32 | 140 | 180 | 145 | 120 | 20 | 8-18 | 32 | 140 | 180 | 145 | 120 | 20 | 8-18 | ||
| 40 | 165 | 180 | 145 | 120 | 20 | 8-18 | 40 | 165 | 180 | 145 | 120 | 20 | 8-18 | ||
| 50 | 178 | 195 | 160 | 135 | 20 | 8-18 | 50 | 178 | 195 | 160 | 135 | 20 | 8-18 | ||
| 65 | 203 | 245 | 210 | 185 | 22 | 8-18 | 65 | 203 | 230 | 190 | 160 | 24 | 8-23 | ||
| 80 | 229 | 280 | 240 | 210 | 24 | 8-23 | 80 | 229 | 300 | 250 | 218 | 30 | 8-25 | ||
| 100 | 254 | 335 | 295 | 265 | 26 | 12-23 | 100 | 254 | 360 | 310 | 278 | 34 | 12-25 | ||
| 125 | 267 | 335 | 295 | 265 | 26 | 12-23 | 125 | 267 | 425 | 370 | 332 | 36 | 12-30 | ||
| 150 | 383 | 405 | 355 | 320 | 30 | 12-25 | 150 | 383 | 425 | 370 | 332 | 36 | 12-30 | ||
| 200 | 330 | 520 | 470 | 435 | 34 | 16-25 | 200 | 330 | 550 | 490 | 448 | 44 | 16-34 |
二,若已经由设计单位选定公司的BQ41F保温球阀型号,请BQ41F保温球阀型号直接向我司销售部订购。
三,当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司为您审核把关。
