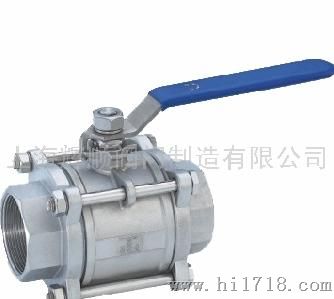

辉顺优质不锈钢内螺纹球阀-Q11F不锈钢内螺纹三片式球阀

产品品牌：

辉顺

产品用途：

水工业

质保时间：

2013-06-30

质保时间：

2013-06-30

材质：

不锈钢

连接形式：

螺纹

结构形式：

其它



Q11F不锈钢内螺纹三片式球阀供应信息来自于上海辉顺阀门制造有限公司，其公司网址为www.shhuishun.cn，有需要的请联系！电话：021-56359456，传真：021-56356448 联系人：吕永达 手机：13816797568

一、三片式内螺纹球阀概述

  Q11F三片式内螺纹球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。

     二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

     选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。辉顺三片式内螺纹球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。

二、主要零件材料：

公称压力	使用压力		试验压力（水压）
1.6MPA	120℃以下水、油、瓦斯	饱和蒸汽	阀体	阀座
	1.76MPA	0.6MPA	9.5MPA	7MPA

Q11F-16P一片式内螺纹球阀
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
DN	6	10	15	20	25	32	40	50
L	39	44	56.5	58	71	78	83	100
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5
D	5	7	9.2	12.5	16	20	24.5	32
A	70	70	90	90	110	110	140	140

Q11F-16P一片式内螺纹球阀
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
DN	6	10	15	20	25	32	40	50	65	80	100
L	39	44	56.5	58	71	78	83	100	162	182	230
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5	128	137	173
D	5	7	9.2	12.5	16	20	24.5	32	65	80	100
A	70	70	90	90	110	110	140	140	247	247	295

三、辉顺阀门订货须知： 1、①球阀产品名称与型号②球阀的口径③球阀是否带附件以便我们的为您正确选型④球阀的使用压力⑤球阀的使用介质、温度。 2、若已经由设计单位选定辉顺公司的球阀型号，请按球阀型号直接向我司销售部订购。 3、当使用的场合非常重要复杂时,请您尽量提供球阀设计图纸和详细参数，由我们的辉顺公司为您审核把关。 如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
