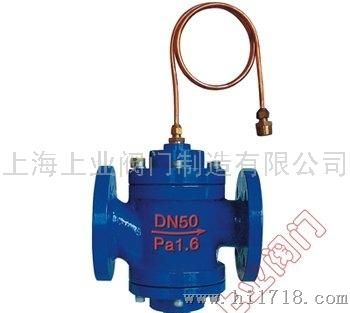

对于动态失调问题，在系统中合适的部位安装KZL动态压差平衡阀，可有效避免系统中各个用户之间的相互干扰，使系统在动态变化中保持水力平衡。
在动态系统中，未安装压差控制阀时，当环路上的某些用户自主调节阀门、关闭阀门或温控阀动作时，这些用户的流量发生变化，环路的阻力同时发生变化，即供、回水管之间的压差发生变化。压差的变化势必对环路上的其它用户造成干扰，使这些用户的流量发生不应有的改变。安装了自力式压差控制阀后，当被控环路供、回水管之间的压差偏离设定值时, 阀门的阀芯能够自动调节开度，保持被控环路供、回水管之间的压差不变，从而避免环路中各个用户之间的相互干扰。
动态平衡阀适用场合
1.动态系统的水平支管入口
在安装有温控阀和调节阀的动态系统的水平支管入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。
2.动态系统的立管或单元入口
在安装有温控阀和调节阀的动态系统的立管或单元入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。
3.需要保持压差恒定的环路
在动态系统中，需要保持供、回水管之间压差恒定的其它环路，应安装自力式压差控制阀（图19、图20）。
安装使用
1.安装位置和方向
（1）自力式压差控制阀安装在回水管上，阀门上的导压管与供水管连通。
（2）自力式压差控制阀可水平安装，也可垂直安装。
2.导压管
（1）导压管连接头的尺寸为1/2″管螺纹，安装时应在供水管上设置变径管接头或焊接管接头。
（2）导压管长度1m，用户有加长要求时，按用户要求提供。
3.压差设定方法
可调型自力式压差控制阀有一个设定压差的旋钮，调节旋钮可使压差设定值增大或减小。
4.注意事项
（1）自力式压差控制阀分为定压差型和可调压差型两种。
（2）用户在定货时应提出所需阀门的规格和控制压差值，以便正确选用阀门（见选型方法）。
（3）自力式压差控制阀有一个有效工作范围，选择阀门时应注意与管网系统的匹配（见选型方法）。
技术特点
1.技术指标
（1）公称压力：1.6MPa。
（2）介质允许温度范围：3—130℃。
（3）压差控制：±7.5%。
2.性能特点.
（1）支持被控环路内部用户的自主调节，使内部用户间的自主调节互不干扰。
（2）避免被控环路外部的压力波动对被控环路的影响。
（3）限定被控环路的流量，避免过多的流量近环路返回。
