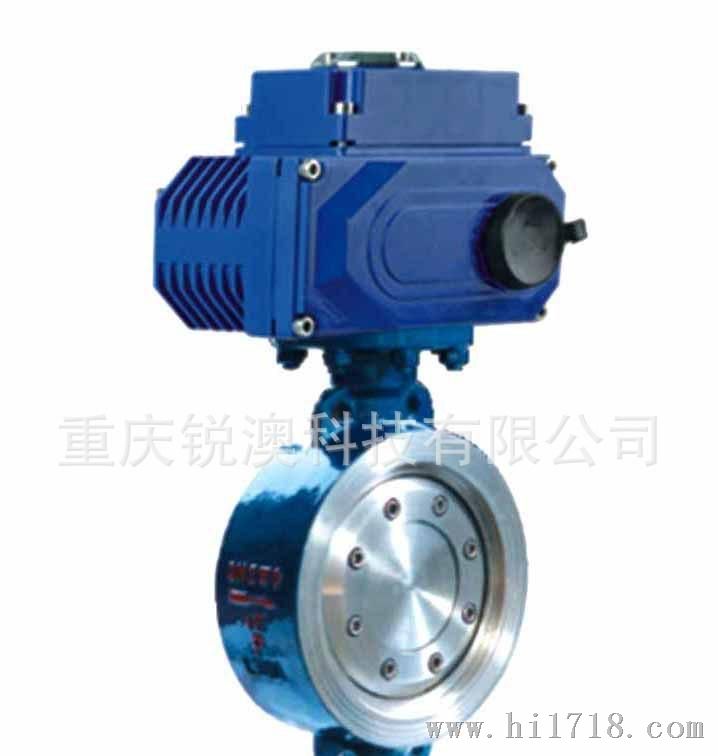

电动三偏心硬密封蝶阀

结构形式：

其它

电动三偏心硬密封蝶阀    公称通径：DN50-2000mm压力范围：1.6、2.5、4.0、6.4Mpa介质温度：-20℃-400℃阀体材料：WCB、304、316功能选项：开关、调节电动三偏心硬密封蝶阀产品概述采用精密的U形弹性密封圈和三偏心多层次金属硬密封机构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调解流量和截断流体适用。该阀采用三偏心结构，阀座与碟版密封面均采用铸钢和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 产品特点1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越管越紧的密封功能。2、密封圈选用不锈钢制作，具有金属硬密封盒弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，适用寿命长等特点。3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，适用寿命长。4、本阀具有双向密封功能，安装时不受节制流向的限制，也不受空间位置的影响，可在任何方向安装。5、驱动装置可以多工位（旋转90°或180°）安装，便于用户适用。 主要性能规范公称通径DN（mm）50-600 公称压力PN（MPa）1.01.6公称压力PS（MPa）强度试验1.52.4密封试验1.11.76材料/材料代号CPR主要部件阀体WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti蝶板WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈四氟不锈钢填料四氟软性石墨适用工矿适用介质水、蒸汽、油品硝酸类醋酸类适用温度适用温度碳钢：-29℃~425℃  不锈钢-40℃~600℃              主要连接尺寸 主要连接尺寸（单位：mm）（虚线部分为模拟量控制器，开关型无此尺寸）公称通径外形尺寸（参考值）连接尺寸（参考值）执行器机构选配PN1.0MPaPN1.6MPa毫米英寸LH1HD2D1Z-ΦdD2D1Z-Φd50216121585821-18JL-008JLQ/21882809095145-18JL-010JLQ-18JL-015JLQ3101201251804-18JL-020JLQ3101301382104-18JL-030JLQ3151601982404-22JL-040JLQ3802102362954-22JL-060JLQ84602502763504-26JL-080JLQ84752503004004-26JL-100JLQ85103203324604-26JL-200JLQ85503503665154-30JL-300JLQ85903803665654-30JL-400JLQ-400                  注：以上选配参数仅供参考，具体以实际情况为准 电动执行机构参照JL、JLQ系列角行程电动执行器技术参数
