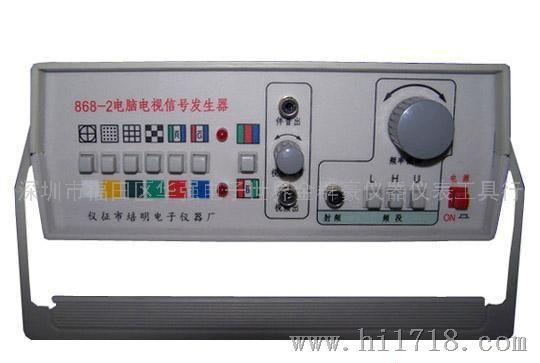

培明868-2 电视信号发生器

产品价格：: 电议

产品型号：: 868-2

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 深圳市福田区华强电子世界金群豪仪器仪表工具行

所属地区：: 广东

发布时间：: 2013/6/9 11:20:29

86 0755 83504374 13924600219

李静女士(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

进入商铺

企业档案

深圳市福田区华强电子世界金群豪仪器仪表工具行

免企业未认证证营业执照未上传

经营模式：工厂

所在地：广东

主营产品：示波器;万用表;耐压仪;LCR测试仪;频率计;扫频仪;电池测试仪;扫步频信号发生器;毫伏表;频谱仪;稳压电源;工具;

进入商铺

产品搜索

最新产品

: 台湾路昌LX1102照度计; 电议

: 泰仕TES-1339R 级照度计 (RS-232); 电议

: 兰泰DT-2857激光转速表; 电议

: 兰泰GED-2600P发动机转速表; 电议

: 同惠 TH2817BLCR数字电桥; 电议

: 同惠TH2826 高LCR电桥测试仪20 Hz～5MHz; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

产品品牌：: 培明

产品型号：: 868-2

类型：: 电视信号发生器

YDC－868型
彩色／黑白电视信号发生器说明书
YDC－868（2、3型）电脑存储型彩色／黑白电视信号发生器，系采用存储器、中央处理器、专用编码器等高新技术器件组成，能产生16种理想图案，图案十分稳定，彩色相位误差小于±3°,不受温度和电压的影响，用途非常广泛，适合设计、生产、维修彩色／黑白电视机，追踪故障和调校各级线路之用。
技术指标
1、电视标准：PAL－D制
2、行频：15625±1％
3、场频：50Hz
4、彩色负载波：4.±20Hz
5、射频信号输出: 868-2型、868-3型为1-50频道。L频端1-5，H频端6-12，U频端13-50
6、伴音：6.5 MHz
7、视频输出≥1Vp-p负极性75Ω负载
8、图像信号种类： 1八级彩条 2电子圆 3格子 4点子 5棋盘 6中心十字线 7减红（-R） 8减绿（-G） 9减蓝（-B）10白场 11黄场 12青场 13绿场 14品红 15红 16蓝
9、868－3机具有调制功能，当有外来的音视频信号，可在任意频道上调制发射（15m远）其视频输入幅度为1Vp-p，音频输入为600Ω odb±3db（本机配有音视频衰减器）
10、电源：220V ±20％功耗＜8W
11、外形尺寸：203 X 220 X 70 标准塑料机箱重量约 1Kg
使用方法
1、高频发射：拉出天线，打开电源，选择适当的频端和电视接收机相应的
频端，细调频率旋钮，直到收到稳定的图形，根据需要选择所需的测试图形。
互锁开关型各功能键的位置：
1、彩条：左边六个互锁键和单独的-B键全部弹出。
2、圆、点子、窗格、方格、-R、-G分别按下对应的键同时-B键弹出即可
得到相应的测试图形。
3、中心十字线：同时按下圆和方格两键-B键弹出即可得到。
4、品红：圆和方格以及-B键同时按下。
5、 -B键按下时为白、黄、青、绿、红、蓝下面的图形，-B键弹出时为上
面的图形。
868-3调制器的使用方法：
将本机后面板的“内外”开关置于“外”并将录像机、摄像机、VCD等的视音频输出信号，送到本机的视音频输入口，适当调节视音频的衰减旋钮，即可在1－50频道上得到稳定的图像和伴音。
凡我厂一切仪器均负责终身保修，三年后酌收材料费。

本公司经营培明868-2 电视信号发生器，质量保证，欢迎咨询洽谈。
