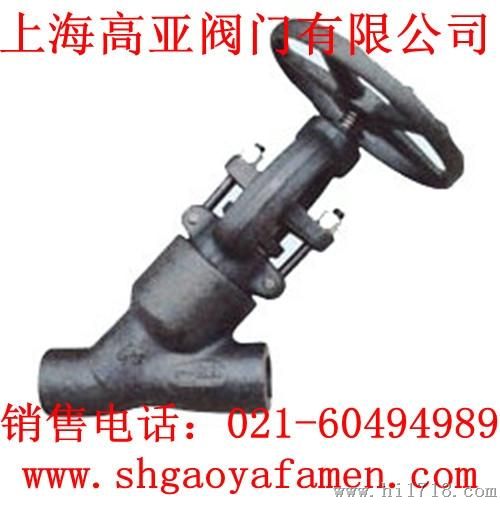

高阀Y型高压截止阀

产品品牌：

高阀

产品型号：

J65Y

质保时间：

2012-12-12

质保时间：

2012-12-12

连接形式：

螺纹

材质：

铸钢

公称通径：

DN10~DN300 mm

适用介质：

水

压力环境：

常压

工作温度：

常温

标准：

国标

外形：

中型

流动方向：

单向

驱动方式：

手动

应用范围：
连接端：BW,SW
材料：ANSI/ASTM
主体材料：A105，F11，F22，F316, F91, F92

结构特点：
螺纹阀盖,可根据用户要求设计为焊接或可拆卸结构
接近直线的流道设计，减少流阻
二次节流面设计，减少对密封面的冲刷
承插焊端或对接焊
旋转升降阀杆
整体阀座
可选择电动或气动的驱动方式
较传统J61Y性能优越,节能,使用寿命长

标准规范：
设计制造标准：ASME B16.34，JB/T3595，E101
结构长度标准：GB/T 12221-2005
承插焊端：ASME B16.11
对接焊端：ASME B16.25
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595

零件材料与工况：

序号	零件名称	材料
1	阀体	25+Stellite 21,F22+Stellite 21
2	阀瓣	25+Stellite 6,F22+Stellite 6
3	阀杆	1Cr13,25Cr2Mo1V,17-4PH
4	填料箱	25,F22
5	阀盖	25,F22
6	阀杆螺母	QAL9-4,D2
7	压板	1Cr13,F22
8	填料	进口GARLOCK夹不锈钢丝编织柔性石墨
9	填料垫	1Cr13
10	密封垫	夹316丝高柔型石墨

主要尺寸及重量：

口径	Class 1690					Class 2680
	L	D	W	H	Wt(kg)	L	D	W	H	Wt(kg)
1/2〃	152	60	216	298	13	152	60	216	298	13
3/4〃	152	60	216	298	13	152	60	216	298	13
1〃	152	60	216	298	13	152	60	216	298	13
1-1/4〃	170	81	216	326	15.8	170	81	216	326	15.8
1-1/2〃	170	81	216	326	15.8	170	81	216	326	15.8
2〃	272	102	363	427	37.8	272	102	363	427	37.8
2-1/2〃	325	122	406	474	63	325	122	406	474	63
3〃	325	122	406	474	63	325	122	406	474	63
4〃	325	122	406	474	63	325	122	406	474	63

本公司供应高阀Y型高压截止阀质量保证，欢迎咨询洽谈。
