- 产品品牌：
- 上海际一
- 产品型号：
- HS41X-16
『防污隔断阀』生产厂家，由本厂自主研发生产的【防污隔断阀】质量可靠、价格合理、售后服务完善。『防污隔断阀』适用于各种轻重工业及楼宇管道。能恩品质，共享!【防污隔断阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
防污隔断阀概述：
HS41X-16-A型防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我厂引进国外先进技术自行研制开发的，安全可靠，防止饮用水回流污染的新颖阀门，一确保生活饮用水的卫生和安全。
【一】产品结构：
HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与级止回阀进口端连接。、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

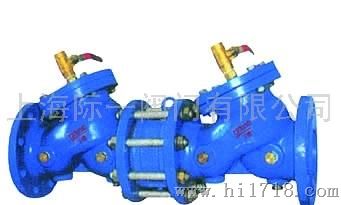

【二】HS41X-16普通型防污隔断阀为多重止回密封串联组成。（如下图所示）：
【三】防污隔断阀工作原理：
HS41X-16普通型防污隔断阀为多重止回密封串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
工作原理是：
（1）正常供水：
①清洁市政生活水从级止回阀经过排水器到第二级止回阀出口向用户供水，级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而阁膜下腔与级止回阀出口(第二级止回阀进口)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水;
②当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
c。如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
（2）密封失灵时：
防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生滲漏，地二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如级止回阀同时密封被破坏，有于第二级止回阀倒流回的高压水已泄压减压，故不会倒流地止会阀。
（3）如供水过程中供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。
【四】防污隔断阀主要技术参数：
使用压力:1.6Mpa
使用介质:水
介质温度:<=60℃
本公司供应上海际一 防污隔断阀 DN150质量保证，欢迎咨询洽谈。
