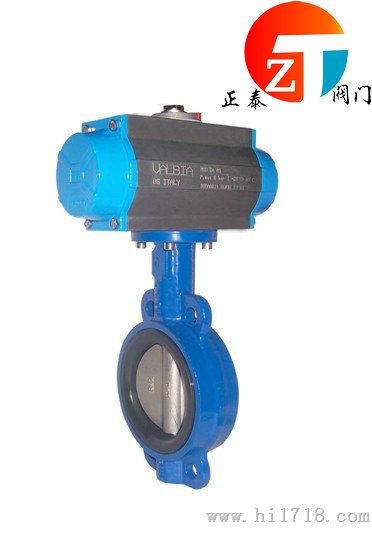

本气动碟阀图片带电磁阀、气源处理三联件，限位开关，定位器等气动元件。我公司研制的D气动碟阀，结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排管路系统。
二、D671X气动软密封蝶阀技术参数和性能
GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN40～500mm |
气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0、1.6MPa |
输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 碳钢、304/316/316L不锈钢 |
单作用：7N·M～2668N·M | 阀体材质 | 球墨铸铁、 碳钢、不锈钢 | |
工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 阀板材质 | 球墨铸铁、304/316/316L不锈钢 、尼龙 |
高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | EPDM、NBR、耐磨橡胶 | |
动作范围 | 0～90°±5° | 结构形式 | 中线型 、无销型 |
接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 温度 | EPDM≤80℃；NBR≤68℃ |
GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 水、空气、天然气 | |
阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 用途广、整体造价低、流量大、流阻小 |
三、D671X气动软密封蝶阀外形尺寸
公称通径DN | A | B | C | D | E | 执行器型号 |
压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （仅供参考） |
40 | 185 | 282 | 63 | 104 | 32 | SZ-50 |
50 | 185 | 286 | 63 | 104 | 43 | SZ-50 |
65 | 185 | 295 | 70 | 104 | 46 | SZ-50 |
80 | 185 | 300 | 89 | 104 | 46 | SZ-50 |
100 | 215 | 350 | 106 | 115 | 52 | SZ-65 |
125 | 265 | 392 | 120 | 115 | 56 | SZ-85 |
150 | 265 | 430 | 132 | 115 | 56 | SZ-85 |
200 | 300 | 443 | 164 | 127 | 60 | SZ-95 |
250 | 340 | 491 | 200 | 127 | 68 | SZ-110 |
300 | 380 | 565 | 238 | 127 | 78 | SZ-125 |
350 | 485 | 650 | 280 | 164 | 78 | SZ-160 |
400 | 485 | 703 | 302 | 164 | 102 | SZ-160 |
