- 品牌/商标：德骏
- 企业类型：制造商
- 新旧程度：全新
- 原产地：国产
技术参数

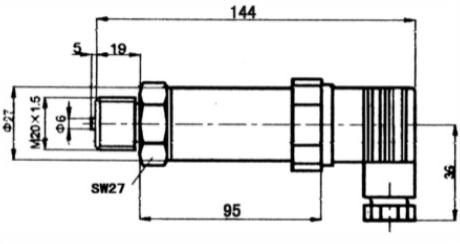

两线制 三线制 尺寸图
选型表
特点：●可显示物理量-1.999～9999●压降小于4.5V,3mA●可选择带两路开关量输出(光偶输出)，开关点可设定●按键编程，可设定：零点/满量程/小数点/阻尼时间/开关报警/常开常闭输出●大LED显示，解决了LCD在黑暗环境下无法看请的问题●适用于各种两线制变送器，无需电源●微处理器分辨率可高达1/2该显示单元可与DJX系列压力变送器一起配合使用，作用是对压力值进行显示，并可按设定值输出开关量信号(该功能可选，订货时应注明)
| 量程 | 见标准量程表 |
| 等级 | 0.2%,0.3%,0.5% |
| 迟滞 | ≤0.01%满量程 |
| 稳定性 | ≤0.1%/年 |
| 温度影响 | TK<±0.2%FS/K |
| 工作电压 | 18～36VDC |
| 负载电阻 | ≤1200Ω |
| 工作温度 | -30～80℃ |
| 介质温度 | -30～85℃ |
| 存储温度 | -30～85℃ |
| 防护等级 | IP65 |
| 外壳材料 | 不锈钢，塑料 |
| 密封件 | 氟素橡胶 |
标准量程代码1(表压) 标准量程代码2(绝压)
| 标准量程 | 代码 | 标准量程 | 代码 | 标准量程 | 代码 | 标准量程 | 代码 | |
| -1～0bar | M1 | 0～5bar | P5 | 0～750mbar | A0.75 | 0～300bar | A300 | |
| -1～1bar | M2 | 0～6bar | P6 | 0～1bar | A1 | |||
| -1～3bar | M3 | 0～10bar | P10 | 0～2bar | A2 | |||
| -1～24bar | P24 | 0～20bar | P20 | 0～3bar | A3 | |||
| 0～10mbar | P0.01 | 0～50bar | P50 | 0～5bar | A5 | |||
| 0～40mbar | P0.04 | 0～60bar | P60 | 0～6bar | A6 | |||
| 0～100mbar | P0.1 | 0～100bar | P100 | 0～10bar | A10 | |||
| 0～200mbar | P0.2 | 0～200bar | P200 | 0～20bar | A20 | |||
| 0～350mbar | P0.35 | 0～300bar | P300 | 0～30bar | A30 | |||
| 0～750mbar | P0.75 | 0～400bar | P400 | 0～50bar | A50 | |||
| 0～1bar | P1 | 0～500bar | P500 | 0～60bar | A60 | |||
| 0～2bar | P2 | 0～600bar | P600 | 0～100bar | A100 | |||
| 0～3bar | P3 | 0～200bar | A200 |
接线方式 二线制:1电源正 2电源负 3信号＋ 4外壳三线制：1电源正 2电压负(与信号负共用) 3信号＋ 4外壳
两线制 三线制 尺寸图 选型表
| DJX131 | 1 | R | F | 2 | A | N | 2 | 详述 |
| DJX131 | 陶瓷压阻压力变送器 | |||||||
| 1 | 不锈钢316L | |||||||
| 2 | 特殊约定 | |||||||
| R | 外螺纹G1/2,内孔Φ11.4mm | |||||||
| M | 外螺纹G1/2，DIN16288 | |||||||
| P | 外螺纹G1/2，内螺纹G1/4 | |||||||
| N | 外螺纹1/2NPT,内螺纹1/4NPT | |||||||
| A | 外螺纹1/2NPT, 内孔Φ11.4mm | |||||||
| K | 外螺纹M20×1.5，内孔Φ11.4mm | |||||||
| S | 特殊约定 | |||||||
| F | 氟素橡胶 | |||||||
| P | PTFE | |||||||
| S | 特殊约定 | |||||||
| 2 | 模拟信号输出4～20mA | |||||||
| 4 | 输出信号1～5V | |||||||
| 6 | 特殊约定 | |||||||
| A | 压铸铝外壳 | |||||||
| N | 无现场显示表头 | |||||||
| A | 模拟显示表头 | |||||||
| S | 特殊约定 | |||||||
| 2 | 等级0.2 | |||||||
| 3 | 等级0.5 |

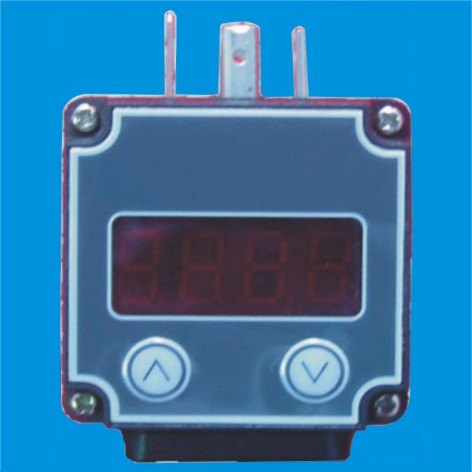

可选配件－LED
特点：●可显示物理量-1.999～9999●压降小于4.5V,3mA●可选择带两路开关量输出(光偶输出)，开关点可设定●按键编程，可设定：零点/满量程/小数点/阻尼时间/开关报警/常开常闭输出●大LED显示，解决了LCD在黑暗环境下无法看请的问题●适用于各种两线制变送器，无需电源●微处理器分辨率可高达1/2该显示单元可与DJX系列压力变送器一起配合使用，作用是对压力值进行显示，并可按设定值输出开关量信号(该功能可选，订货时应注明)
