- 产品品牌：
- 科西德
- 产品型号：
- 锻钢止回阀
- 连接形式：
- 焊接
- 公称通径：
- 3/8“~2” mm
- 工作温度：
- -29℃～550℃

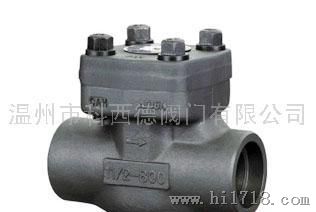

锻钢止回阀【结构及用途】
锻钢止回阀有三种阀盖设计，种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
止回阀还有三种不同的结构设计，分别是：立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰,对焊等!
锻钢止回阀的结构设计和规范
止回阀制造按MSS SP-118,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25.
锻钢止回阀结构型式如下：
1.全通径或缩径；
2.立升式止回阀
3.球形止回阀
4.旋启式止回阀
5.可按要求采用弹簧辅助复位
6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
7.承插焊接ANSI/ASME B16.11
8.螺纹端(NPT端)按ANSI/ASME B1.20.1
锻钢止回阀材料表：
| 序号NO. | 名 称 | 美标碳钢CS to ASTM | 美标合金钢AS to ASTM | 美标不锈钢钢SS to ASTM | ||
| Part Name | Type A 105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | Body | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 立升式阀瓣 | Piston Disc | A276 410 | A276 304 | A276 F304(L) | A276 F316(L) |
| 3 | 垫片 | Gasket | Corrugated SS+graphite | SS+PTFE | ||
| 4 | 阀盖 | Bonnet | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 5 | 铭牌 | Nameplate | ||||
| 6 | 螺栓 | Bolt | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
| 7 | 球 | Ball | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
| 适用介质 Suitable Medium | (水、油、气等)W.O.G.etc | (酸类)HNO3,CH3OOH etc | ||||
| 适用温度Suitable Temperature | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | |||
注：可按要求采用其他材料 Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel
锻钢止回阀尺寸和重量表 Dimensions(mm)and Weights(Kg)
| 通径 | 缩径RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| NPS | 全径FB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 150～800Lb | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
|
900～1500Lb |
111 | 111 | 111 | 130 | 152 | 172 | 220 | 220 | ||
| H(OPEN) | 150～800Lb | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 900～1500Lb | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | ||
| Weights | Bolted | 150～800Lb | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 900～1500Lb | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 | ||
| Welded | 150～800Lb | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
| 900～1500Lb | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 | ||
