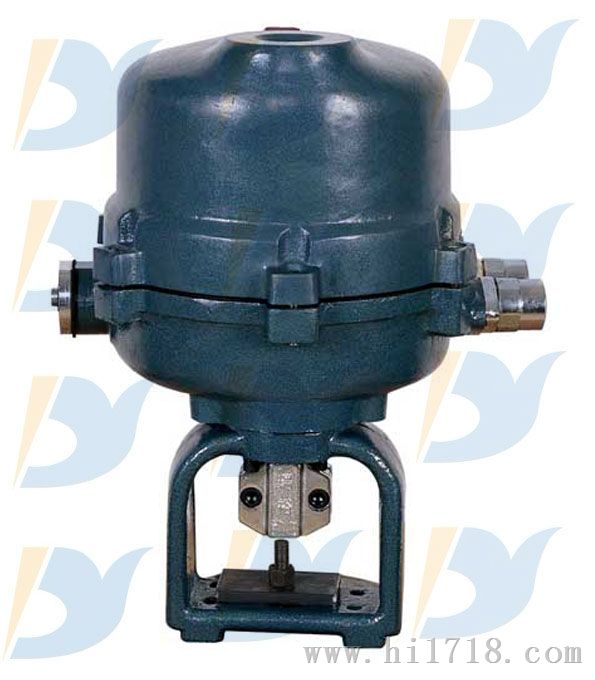

3810R型角行程电子式电动执行器，是以220V交流单相电源作为驱动电源接受来自计算机、调节器或操作器的4-20mA D.c.，或者1-5V D.c.,控制信号来运转的全电子式执行机构.机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮、防震；采用底座、曲柄方式安装时，曲柄零点的位置可在0-360℃内任意确定。此外，执行器具有过载保护、温度保护及力矩开关保护三项保护功能，其控制高，是具有高可靠性产品，可与各种角行程调节机构组成角行程电动调节阀。
型号、规格
类别 | 型号 | 输出力矩N | 动作时间 (S/90°) | 转角 |
普通型 | 3810RSA-02 | 20 | 8.5 | 90° |
3810RSA-05 | 50 | 17 | ||
3810RSA-10 | 100 | 18 | ||
3810RSA-20 | 200 | 36 | ||
3810RSA-30 | 300 | 24 | ||
3810RSA-50 | 500 | 42 | ||
3810RSA-60 | 600 | 48 | ||
防爆型 | 3810RSA-100 | 1000 | 30 | |
3810RSA-150 | 1500 | 42 | ||
3810RSA-10 | 100 | 18 | ||
3810RSA-20 | 200 | 36 |
【主要技术参数和性能指标
1、 技术参数性能指标
电源 | 220±10%V DC 50Hz | 开度信号 | 4-20mA DC | |||
驱动电机 | 交流可逆单相齿轮减速电机 | 控制限位开关 | 开侧、闭侧 | |||
控制信号 | 4-20mA | 防护等级 | IP55 | |||
转角检测 | 精密导电塑料电位器 | 安装姿势 | 任意 | |||
耗电功率 | A型 | 50VA | 接线口 | 2-PF1/22PF3/4(防爆型) | ||
配线 | 信号线屏蔽并与电源线隔离 | |||||
B型 | 150VA | |||||
防爆标志 | Exd II BT4 | |||||
C型 | 220VA | |||||
允许环境湿度℃ | 普通型不带空间加热和防爆型 | -10~+60 | ||||
D型 | 350VA | |||||
带空间加热器 | -35~+60 | |||||
分辨率 | ＜0.4% | 环境气体 | 无腐蚀性气体 | |||
调整范围 | 零点 | ±25% | 允许振动 | 1.5G以下 | ||
转角 | 20%-100% | 相对湿度 | 普通型95%以下，防爆型45%-85% | |||
2、 性能标准
项目 | 指标值 |
基本误差% | ±1.0 |
回差% | 1.0 |
死区% | 0.8~1.0可调到0.4 |
分辨率% | <0.4 |
调节范围 | 零点±25%，行程20%~100% |
【外形尺寸
1、 角行程电子式电动执行机构外形尺寸
型号 | D1 | D2 | H1 | H2 | h1 | h2 | d1 | d2 | d3 （f8） | □J | K | N | M | W | Y | R | 重量kg |
3810RSA | 225 | 260 | 185 | 120 | 65 | 30 | 90 | 70 | 55 | □55 | 12 | 4 | M8 | 56 | 200 | φ160 | 7 |
3810RSB | 255 | 290 | 225 | 155 | 65 | 30 | 90 | 70 | 55 | □21 | 12 | 8 | M8 | 68 | 225 | φ320 | 12 |
3810RXB | 270 | 270 | 310 | 275 | 65 | 30 | 90 | 70 | 55 | □21 | 12 | 8 | M8 | 68 | 265 | φ320 | 21 |
3810RSC | 335 | 335 | 380 | 265 | 85 | 35 | 125 | 102 | 70 | □32 | 18 | 4 | M10 | 80 | 260 | φ320 | 42 |
3810RSD | 470 | 470 | 520 | 390 | 85 | 50 | 150 | 125 | 85 | □41 | 24 | 4 | M12 | 65 | 365 | φ320 | 150 |
【订货须知
1、产品基本型号 4、是否带过载保护
2、支架代号 5是否带力矩开关
3、是否带空间加热器 6、是否带外部限位箱（隔爆型）
