XRNP高压熔断管

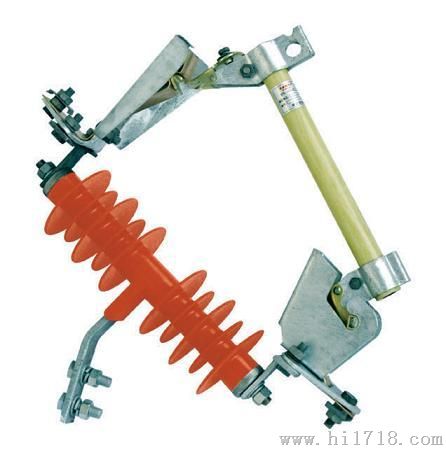

产品介绍XRNP高压熔断器主要用于高压输电线路、电压变压器、电压互感器等电器设备的过载和短路保护，其结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的。产品属性户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNP1、XRN T 1、XRN T 2、XRNT3 、SDLAJ 、SFLAJ 、SKLAJ型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。 户外式高压熔断器主要是指跌落式高压熔断器，保护输电线路和配电变压器。 安装操作跌落式高压熔断器由固定的支架和活动的熔断管组成，熔断管(熔体管)由树脂层卷纸板制成，中间衬以石棉。焙丝两端各压接一段连接用的编织铜绞线，它穿过熔断管，用螺丝固定上下两端的动触头上，可动的上触头被熔丝拉紧固定，并被上静触头上的“鸭嘴”中的凸撑卡住，熔断器处于“通路”位置，故障排除熔丝熔新时。熔管内产生电弧．焙管内壁在电弧作用下产生大量气体，气体高连向外喷出，产生强烈的去游离作用，在电流过等时将电弧熄灭。同时，熔丝熔断以后，熔断管上的上触头松脱，由于熔管的自重而从上静触头的“鸭嘴“中滑脱，迅速趺落。注意事项跌落式高压熔断器由固定的支架和活动的熔断管组成，熔断管(熔体管)由树脂层卷纸板制成，中间衬以石棉。焙丝两端各压接一段连接用的编织铜绞线，它穿过熔断管，用螺丝固定上下两端的动触头上，可动的上触头被熔丝拉紧固定，并被上静触头上的“鸭嘴”中的凸撑卡住，熔断器处于“通路”位置，熔丝熔新时。熔管内产生电弧．焙管内壁在电弧作用下产生大量气体，气体高连向外喷出，产生强烈的去游离作用，在电流过等时将电弧熄灭。同时，熔丝熔断以后，熔断管上的上触头松脱，由于熔管的自重而从上静触头的“鸭嘴“中滑脱，迅速趺落。其他说明1.按工作电压选择 　　(1)一般条件 　　U e≥Uwe 　　式中： 　　U e——熔断器额定电压 　　Uwe——安装处电网额定电压 　　即熔断器的额定电压(kV ) 应不小于熔断器安装处电网额定电压(kV )。
