一体化温度变送器（隔爆）热电偶/热电阻
1、应用
通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
2、特点
- 二线制输出4-20mA，抗干扰能力强；
- 节省补偿导线及安装温度变送器费用；
- 安全可靠，使用寿命长；
- 冷端温度自动补偿，非线性校正电路；
3、工作原理
防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
4、主要技术参数
产品执行标准
- IEC584
- IEC751
- IEC1515
- JB/T5518-91
- JB/T7391-94
5、测温范围及允差
1）热电阻测温范围及允差
| 型 号 | 分 度 号 | 测温范围℃ | 等级 | 允许偏差 |
| WZPB | Pt100 | -200-+500 | A级 B级 | ±(0.15+0.002ItI) ±(0.30+0.005 ItI) |
| WZCB | Cu50 Cu100 | -50-+100 | ±(0.30+0.005 ItI) |
2）热电偶测温范围及允差
| 型 号 | 分 度 号 | 允 差 等 级 | |||
| I | II | ||||
| 允 差 值 | 测温范围℃ | 允 差 值 | 测温范围 | ||
| WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
| WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
| WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
6、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
7、输出方法： 二线制
8、等级：
温度变送器等级：0.1 0.2 0.5
显示器等级：模拟指示式2.5级;数字显示式0.5级.
9、供电电源：24V.DC±10℅
10、防护等级：IP65
11、防爆等级：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6
12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
13、热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
14、基本误差：仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
15、工作环境：
| 安装场所等级 | 温 度 ℃ | 相 对 湿 度 ％ | 大气压力KPa |
| Cx1 | -25-+55 | 5-95 | 86-106 |
| Cx2 | -25-+70 | ||
| Cx3 | -40-+80 |
16、支撑管长度确定：温度变送器的工作温度由支撑管所造成的壳体升温同环境之和，支撑管所造成的壳体升温见下图。
17、取证一览表:
| 防 爆 级 别 | 防 爆 证 号 | 认 证 机 构 |
| dⅡBT4 | GYB97151 | NEPSI |
| dⅡBT4 | GYB97152 | NEPSI |
| dⅡCT4 | GYB97203 | NEPSI |
| dⅡCT4 | GYB97204 | NEPSI |
| iaⅡCTT6 | GYB99412 | NEPSI |
| iaⅡCTT6 | GYB99413 | NEPSI |
注：NEPSI防爆系仪器仪器仪表防爆安全监督检验站

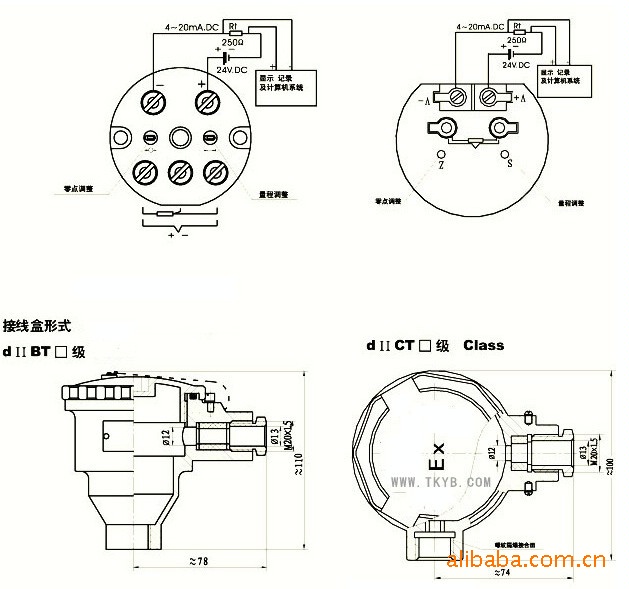

18、仪表接线方式

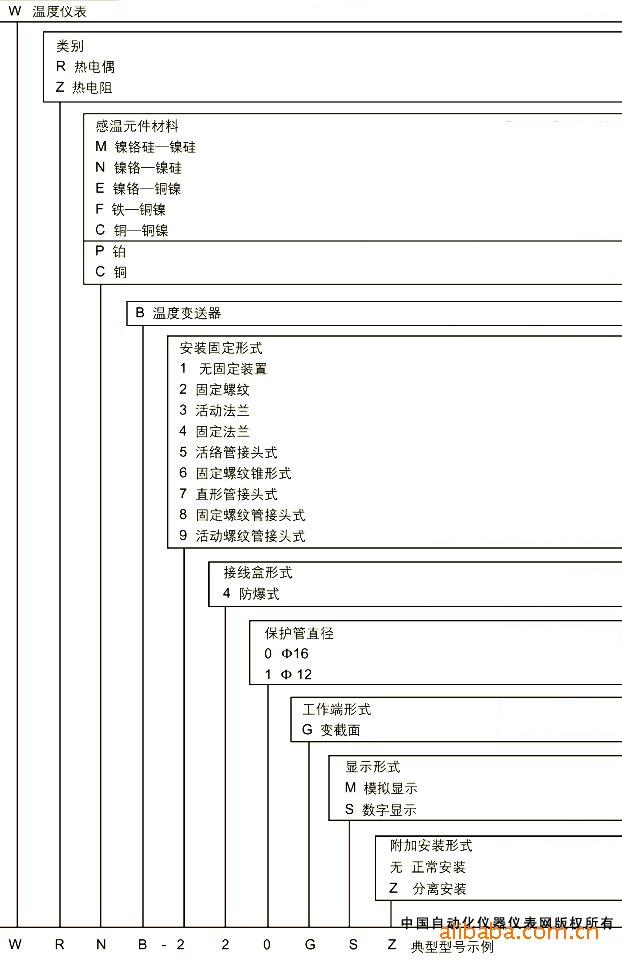

19、型号命名规则
20、型号及规格举例
无固定装置(其它传感器选型参见装配热电偶/阻或隔爆热电偶/阻)
| 型 号 | 分度号 | 测温范围℃ | 热响应时间 | 隔爆等级 | 规 格 | |
| d | L | |||||
WRMB-140 WRMB-140G | K | 0-800 | ＜90S | dⅡBT4 dⅡCT5 dⅡCT6 iaⅡCT6 | Φ16 | 300X150 350X200 400X250 450X300 500X350 550X400 650X500 900X750 1150X1000 1650X1500 2150X2000 |
| ＜24S | ||||||
WRNB-140 WRNB-140G | N | 0-800 | ＜90S | |||
| ＜24S | ||||||
WREB-140 WREB-140G | E | 0-600 | ＜90S | |||
| ＜24S | ||||||
WRCB-140 WRCB-140G | T | 0-350 | ＜90S | |||
| ＜24S | ||||||
WRFB-140 WRFB-140G | J | 0-55 | ＜90S | |||
| ＜24S | ||||||
WZPB-141 WZPB-141G | Pt100 | -200-500 | ＜120S | Φ12 | ||
| ＜24S | ||||||
WZCB-141 WZCB-141G | Cu50 | -50-100 | ＜120S | |||
| ＜24S | ||||||
1)热电偶I级 热电阻A级按协议订货；
2)保护管材质为1Cr18Ni9Ti,其余材质根据协议订货。
21、选型须知
a 型号
b 分度号
c 防爆等级
d 热电偶(阻)等级
e 温度变送器(显示器) 等级
f 安装固定形式
g 保护管材质
h 长度或插入深度
